KOPPELING

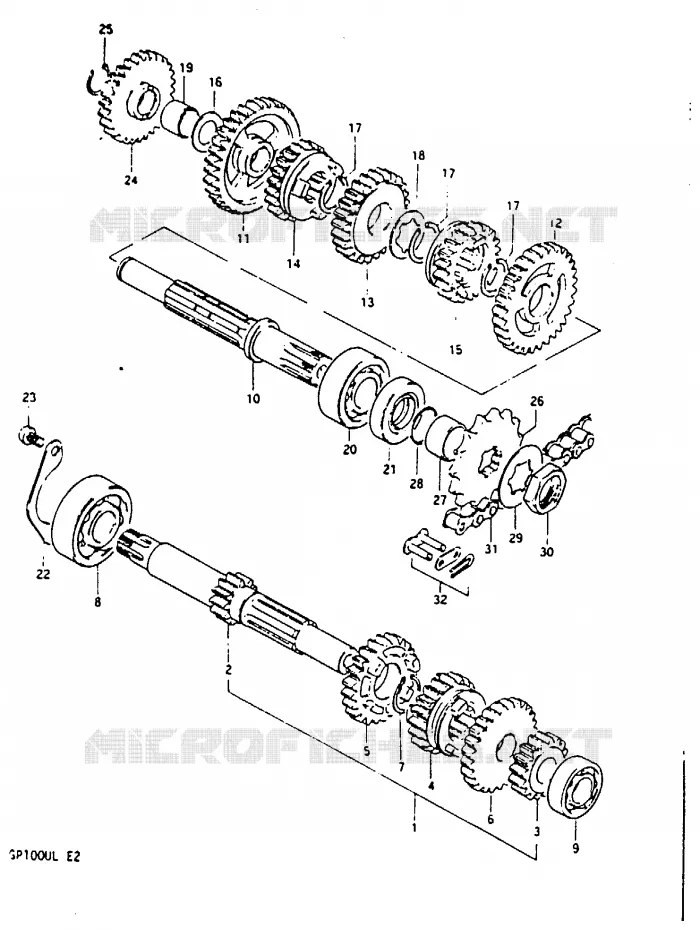

TRANSMISSION VOOR SUZUKI GP 100 1983

SCHAKELEN ASSY

(1) 24120-39102-000

COUNTERSHAFT ASSY

(2) 24121-39100-000

ARBRE PRIMAIRE NU
COUNTER SHAFT (NT:11)

(3) 24221-41302-000

PIGNON BOITE A VIT. 2.V. PRIM.
DISCONTINUED

(4) 24231-39102-000

3RD DRIVE GEAR
GEAR, 3RD DRIVE (NT:20)

(5) 24241-39101-000

GEAR 4TH DRIVE
GEAR, 4TH DRIVE (NT:23)

(6) 24250-39102-000

5TH DRIVE GEAR
GEAR, 5TH DRIVE (NT:25)

(7) 09380-20007-000

ANNEAU RETENUE
CIRCLIP

(8) 09262-20121-000

ROULEMENT A BILLE 20X47X14
BEARING, DRIVE SHAFT LH

(9) 08113-60020-000

ROULEMENT A BILLE
BEARING, LH

(10) 24131-39101-000

ARBRE BOITE A VIT. SECOND. NU
DRIVESHAFT

(11) 24310-48001-000

PIGNON BOITE A VIT. 1.V. SEC
GEAR, 1ST DRIVEN (NT:34)

(12) 24321-39101-000

PIGNON
GEAR, 2ND DRIVEN (NT:29)

(13) 24330-39111-000

3RD DRIVEN GEAR
GEAR, 3RD DRIVEN (NT:25)

(14) 24341-39101-000

4TH DRIVEN GEAR
GEAR, 4TH DRIVEN (NT:22)

(15) 24351-39101-000

PIGNON BOITE A VIT. 5.V. SEC
GEAR, 5TH DRIVEN (NT:20)

(16) 09181-15166-000

RONDELLE COMPENS.,AXE DE PIGN.
WASHER

(17) 09380-20007-000

ANNEAU RETENUE
CIRCLIP

(18) 09167-20022-000

WASHER

(19) 09303-15004-000

DOUILLE
BUSH

(20) 09262-20121-000

ROULEMENT A BILLE 20X47X14
BEARING, DRIVE SHAFT LH

(21) 09283-25035-000

SIMMER 25X40X7
OIL SEAL

(22) 24741-48000-000

TOLE FIXATION DE ROULEMENT
RETAINER, BEARING

(23) 02112-06127-000

VIS 6X12MM
.6 X 12 CROSS SCREW

(24) 26260-28003-000

PIGNON
GEAR, KICK IDLE (NT:29)

(25) 08331-3115A-000

CIRCLIP

(26) 27511-27100-000

PIGNON DE CHAINE 428-15D.
SPROCKET, ENGINE (NT:15)

(26) 27511-20401-000

PIGNON DE CHAINE 428-13D.RM80X
DISCONTINUED

(26) 27511-13700-000

PIGNON DE CHAINE 428-14D.
DISCONTINUED

(27) 09180-20039-000

DOUILLE 20X25X12.5
SPACER

(28) 09280-20001-000

JOINT TORIQUE D: 1, ID: 19.5
O RING

(29) 09167-20006-000

WASHER,LOCK
WASHER

(30) 09140-20001-000

ECROU 20MM
NUT

(31) 27600-46912-134

CHAIN ASSY,DRIVE,DID428HG,134L
CHAIN, DRIVE (DID428X132L)

(32) 27620-20911-000

JOINT SET.CHAIN DR-Z70/L7
JOINT

	Onderdeelnummer	Produkt	Aantal
# 1	24120-39102-000 2412039102000 2412039102000	COUNTERSHAFT ASSY	Niet beschikbaar	0,00 €
# 2	24121-39100-000 2412139100000 2412139100000	ARBRE PRIMAIRE NU COUNTER SHAFT (NT:11)	Niet beschikbaar	0,00 €
# 3	24221-41302-000 2422141302000 2422141302000	PIGNON BOITE A VIT. 2.V. PRIM. DISCONTINUED	Niet beschikbaar	0,00 €
# 4	24231-39102-000 2423139102000 2423139102000	3RD DRIVE GEAR GEAR, 3RD DRIVE (NT:20)	Niet beschikbaar	0,00 €
# 5	24241-39101-000 2424139101000 2424139101000	GEAR 4TH DRIVE GEAR, 4TH DRIVE (NT:23)	Niet beschikbaar	0,00 €
# 6	24250-39102-000 2425039102000 2425039102000	5TH DRIVE GEAR GEAR, 5TH DRIVE (NT:25)	Niet beschikbaar	0,00 €
# 7	09380-20007-000 0938020007000 0938020007000	ANNEAU RETENUE CIRCLIP	2,95 €
# 8	09262-20062-000 09262-20121-000 0926220062000	ROULEMENT A BILLE 20X47X14 BEARING, DRIVE SHAFT LH	36,54 €
# 9	08113-60020-000 0811360020000 0811360020000	ROULEMENT A BILLE BEARING, LH	18,41 €
# 10	24131-39101-000 2413139101000 2413139101000	ARBRE BOITE A VIT. SECOND. NU DRIVESHAFT	Niet beschikbaar	0,00 €
# 11	24310-48001-000 2431048001000 2431048001000	PIGNON BOITE A VIT. 1.V. SEC GEAR, 1ST DRIVEN (NT:34)	68,10 €
# 12	24321-39101-000 2432139101000 2432139101000	PIGNON GEAR, 2ND DRIVEN (NT:29)	Niet beschikbaar	0,00 €
# 13	24330-39111-000 2433039111000 2433039111000	3RD DRIVEN GEAR GEAR, 3RD DRIVEN (NT:25)	Niet beschikbaar	0,00 €
# 14	24341-39101-000 2434139101000 2434139101000	4TH DRIVEN GEAR GEAR, 4TH DRIVEN (NT:22)	Niet beschikbaar	0,00 €
# 15	24351-39101-000 2435139101000 2435139101000	PIGNON BOITE A VIT. 5.V. SEC GEAR, 5TH DRIVEN (NT:20)	Niet beschikbaar	0,00 €
# 16	08211-15241-000 09181-15166-000 0821115241000	RONDELLE COMPENS., AXE DE PIGN. WASHER	3,77 €
# 17	09380-20007-000 0938020007000 0938020007000	ANNEAU RETENUE CIRCLIP	2,95 €
# 18	09167-20022-000 0916720022000 0916720022000	WASHER	2,99 €
# 19	09303-15004-000 0930315004000 0930315004000	DOUILLE BUSH	5,39 €
# 20	09262-20062-000 09262-20121-000 0926220062000	ROULEMENT A BILLE 20X47X14 BEARING, DRIVE SHAFT LH	36,54 €
# 21	09283-25035-000 0928325035000 0928325035000	SIMMER 25X40X7 OIL SEAL	6,41 €
# 22	24741-48000-000 2474148000000 2474148000000	TOLE FIXATION DE ROULEMENT RETAINER, BEARING	8,12 €
# 23	02112-06128-000 02112-06127-000 0211206128000	VIS 6X12MM .6 X 12 CROSS SCREW	2,46 €
# 24	26260-28003-000 2626028003000 2626028003000	PIGNON GEAR, KICK IDLE (NT:29)	48,98 €
# 25	08331-31159-000 08331-3115A-000 0833131159000	CIRCLIP	2,62 €
# 26	27511-20400-000 27511-20401-000 2751120400000	PIGNON DE CHAINE 428-13D.RM80X DISCONTINUED	15,92 €
# 26	27511-27100-000 2751127100000 2751127100000	PIGNON DE CHAINE 428-15D. SPROCKET, ENGINE (NT:15)	26,24 €
# 26	27511-48100-000 2751148100000	PIGNON DE CHAINE 428-14D. DISCONTINUED	Niet beschikbaar	0,00 €
# 27	09180-20039-000 0918020039000 0918020039000	DOUILLE 20X25X12.5 SPACER	7,21 €
# 28	09280-20001-000 0928020001000 0928020001000	JOINT TORIQUE D: 1, ID: 19.5 O RING	1,86 €
# 29	09167-20006-000 0916720006000 0916720006000	WASHER, LOCK WASHER	2,15 €
# 30	09140-20001-000 0914020001000 0914020001000	ECROU 20MM NUT	3,70 €
# 31	27600-20931-000 27600-46912-134 2760020931000	CHAIN ASSY, DRIVE, DID428HG, 134L CHAIN, DRIVE (DID428X132L)	56,99 €
# 32	27620-20910-000 27620-20911-000 2762020910000	JOINT SET.CHAIN DR-Z70/L7 JOINT	6,74 €
