CILINDER *GASKET SET : SEE FIG.78 (J-8)

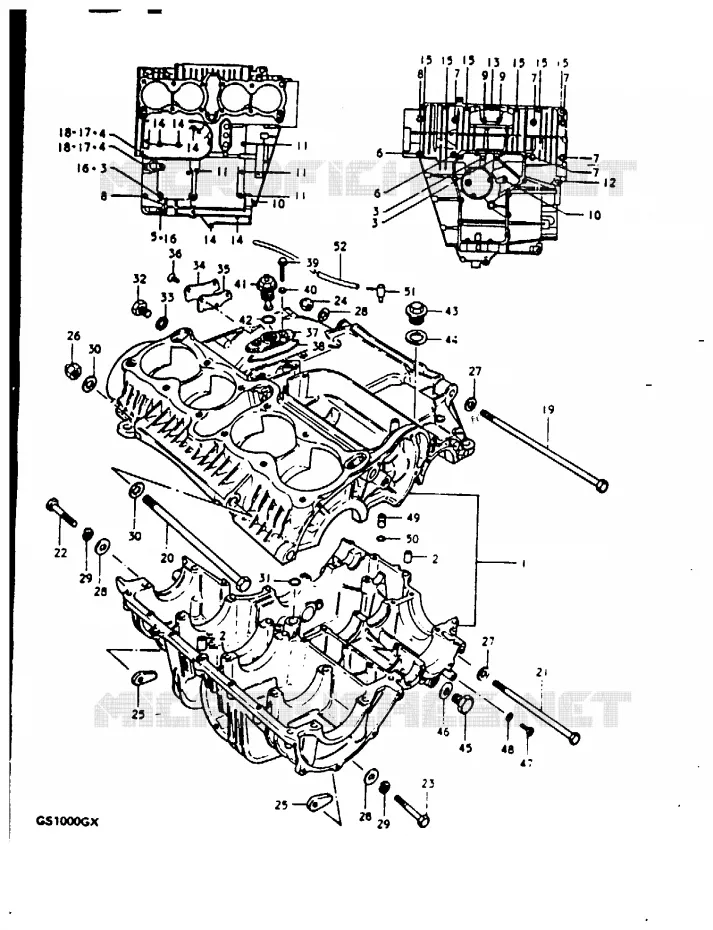

CASING VOOR SUZUKI GS 1000 1981

CASING

(1) 11300-49030-000

CRANKCASE SET

(2) 04211-13189-000

DOUILLE 10.4X13X18
.CRANKCASE DOWEL PIN

(3) 09103-08106-000

VIS 8X125
.BOLT (8X125)

(4) 09103-08046-000

DISCONTINUED

(5) 09103-08097-000

VIS 8X105
DISCONTINUED

(6) 09103-08070-000

VIS 8X100
.BOLT (8X100)

(7) 01550-08907-000

BOLT
BOLT (8*90)

(8) 01550-0865B-000

BOLT
BOLT 8X65 (L:65)

(9) 01550-0860B-000

BOLT
BOLT (8*60)

(10) 01517-06907-000

01517-06907-000
.BOLT (6X90)

(11) 01550-06757-000

BOLT 6X75
BOLT (6*75)

(12) 01550-0660A-000

BOLT (6X60)
BOLT (6*55)

(13) 01550-0650A-000

BOLT (6X50)
BOLT (6*50)

(14) 01550-06457-000

BOLT
.BOLT (6X45)

(15) 01550-06357-000

VIS 6X35MM
BOLT, UPPER

(16) 08316-10087-000

ECROU 8MM CHROMEE
NUT, WHEEL SET

(17) 08313-10087-000

NUT

(18) 09168-08016-000

BAGUE DE JOINT 8.2X14X1
GASKET

(19) 09100-10074-000

VIS 10X270
BOLT (10*270)

(20) 61211-39002-000

SHAFT RR PIVOT
BOLT, ENGINE MOUNTING

(21) 09100-10078-000

VIS 10X165
BOLT (10*165)

(22) 01500-1060A-000

BOLT
BOLT (10*60)

(23) 01500-10503-000

BOLT

(24) 09159-10011-000

ECROU
NUT

(25) 09159-10020-000

ECROU 10MM
NUT

(26) 08319-2112A-000

NUT

(27) 09160-10005-000

RONDELLE 10.5X20X3.2
WASHER

(28) 08322-01107-000

RONDELLE 10MM
WASHER, LOWER LH

(29) 08321-01107-000

BAGUE DE RESSORT 10MM
.LOCK WASHER

(30) 08322-01127-000

RONDELLE 12MM
WASHER, INNER (12.5*24*2.3)

(31) 09280-13001-000

JOINT TORIQUE
O RING, OIL GALLERY

(32) 09247-14026-000

BOUCHON DE VIDANGE
DRAIN PLUG

(33) 09168-14004-000

BAGUE DE JOINT 14.1X18X1.5MM
GASKET

(34) 11394-45000-000

CAP, OIL GALLERY

(35) 11497-45000-H17

GASKET,OIL GALLERY C
.GASKET

(36) 02122-06167-000

VIS M6X16
.SCREW

(37) 16445-45000-000

CARTER INTERRUPTEUR DE PRESS.
HOUSING, SWITCH

(38) 16448-45000-000

JOINT TORIQUE
O RING

(39) 01550-0625A-000

BOLT
BOLT (6*25)

(40) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
GASKET

(41) 37820-45061-000

OIL PRESSURE SWITCH
SWITCH, OIL PRESSURE

(42) 09280-19001-000

JOINT TORIQUE 1.9X18.8
O RING

(43) 09248-20003-000

BOUCHON
PLUG, OIL FILLER

(44) 09168-20003-000

GASKET.COPPER 20.2X26.9X2.0
WASHER

(45) 09247-14036-000

PLUG, OIL DRAIN

(46) 09168-14004-000

BAGUE DE JOINT 14.1X18X1.5MM
GASKET

(47) 09128-06044-000

SCREW,M6X1X10
SCREW

(48) 09168-06023-000

BAGUE DE JOINT 5.8X13X1.2
GASKET

(49) 09364-05005-000

DOUILLE DE RACCORD
NOZZLE, OIL GALLERY

(50) 09280-03003-000

JOINT TORIQUE
O RING

(51) 24821-45100-000

VALVE D'EVACUATION
PLUG, BLEATHER

(52) 09352-20503-600

TUYAU 2X5X600MM
HOSE

	Onderdeelnummer	Produkt	Aantal
# 1	11300-49030-000 1130049030000 1130049030000	CRANKCASE SET	Niet beschikbaar	0,00 €
# 2	09206-13001-000 04211-13189-000 0920613001000	DOUILLE 10.4X13X18 .CRANKCASE DOWEL PIN	2,71 €
# 3	09103-08020-000 0910308020000	VIS 8X125 .BOLT (8X125)	Niet beschikbaar	0,00 €
# 4	09103-08046-000 0910308046000 0910308046000	DISCONTINUED	Niet beschikbaar	0,00 €
# 5	09103-08023-000 09103-08097-000 0910308023000	VIS 8X105 DISCONTINUED	3,70 €
# 6	09103-08009-000 09103-08070-000 0910308009000	VIS 8X100 .BOLT (8X100)	6,12 €
# 7	01517-08908-000 01550-08907-000 0151708908000	BOLT BOLT (8*90)	4,48 €
# 8	01517-08658-000 01550-0865B-000 0151708658000	BOLT BOLT 8X65 (L:65)	4,35 €
# 9	01517-08608-000 01550-0860B-000 0151708608000	BOLT BOLT (8*60)	5,03 €
# 10	01517-06908-000 0151706908000	01517-06907-000 .BOLT (6X90)	Niet beschikbaar	0,00 €
# 11	01517-06758-000 01550-06757-000 0151706758000	BOLT 6X75 BOLT (6*75)	3,77 €
# 12	01517-06558-000 01550-0660A-000 0151706558000	BOLT (6X60) BOLT (6*55)	3,97 €
# 13	01517-06508-000 01550-0650A-000 0151706508000	BOLT (6X50) BOLT (6*50)	3,19 €
# 14	01517-06458-000 01550-06457-000 0151706458000	BOLT .BOLT (6X45)	3,62 €
# 15	01517-06358-000 01550-06357-000 0151706358000	VIS 6X35MM BOLT, UPPER	3,62 €
# 16	08316-16088-000 08316-10087-000 0831616088000	ECROU 8MM CHROMEE NUT, WHEEL SET	3,08 €
# 17	08313-11088-000 08313-10087-000 0831311088000	NUT	2,53 €
# 18	09168-08008-000 09168-08016-000 0916808008000	BAGUE DE JOINT 8.2X14X1 GASKET	2,02 €
# 19	09100-10074-000 0910010074000 0910010074000	VIS 10X270 BOLT (10*270)	Niet beschikbaar	0,00 €
# 20	61211-39000-000 61211-39002-000 6121139000000	SHAFT RR PIVOT BOLT, ENGINE MOUNTING	18,06 €
# 21	09100-10078-000 0910010078000 0910010078000	VIS 10X165 BOLT (10*165)	11,31 €
# 22	01107-10608-000 01500-1060A-000 0110710608000	BOLT BOLT (10*60)	5,23 €
# 23	01107-10508-000 0110710508000	BOLT	Niet beschikbaar	0,00 €
# 24	09159-10011-000 0915910011000 0915910011000	ECROU NUT	3,95 €
# 25	09159-10020-000 0915910020000 0915910020000	ECROU 10MM NUT	5,92 €
# 26	08319-21128-000 08319-2112A-000 0831921128000	NUT	4,97 €
# 27	09160-10005-000 0916010005000 0916010005000	RONDELLE 10.5X20X3.2 WASHER	1,91 €
# 28	08322-11108-000 08322-01107-000 0832211108000	RONDELLE 10MM WASHER, LOWER LH	2,42 €
# 29	08321-21108-000 08321-01107-000 0832121108000	BAGUE DE RESSORT 10MM .LOCK WASHER	2,40 €
# 30	08322-11128-000 08322-01127-000 0832211128000	RONDELLE 12MM WASHER, INNER (12.5242.3)	2,40 €
# 31	09280-13001-000 0928013001000 0928013001000	JOINT TORIQUE O RING, OIL GALLERY	3,55 €
# 32	09247-14012-000 09247-14026-000 0924714012000	BOUCHON DE VIDANGE DRAIN PLUG	4,24 €
# 33	09168-14004-000 0916814004000 0916814004000	BAGUE DE JOINT 14.1X18X1.5MM GASKET	2,71 €
# 34	11394-45000-000 1139445000000 1139445000000	CAP, OIL GALLERY	Niet beschikbaar	0,00 €
# 35	11497-45000-000 1149745000000	GASKET, OIL GALLERY C .GASKET	Niet beschikbaar	0,00 €
# 36	02122-06168-000 02122-06167-000 0212206168000	VIS M6X16 .SCREW	2,04 €
# 37	16445-45000-000 1644545000000 1644545000000	CARTER INTERRUPTEUR DE PRESS. HOUSING, SWITCH	Niet beschikbaar	0,00 €
# 38	16448-45000-000 1644845000000 1644845000000	JOINT TORIQUE O RING	13,04 €
# 39	01517-06258-000 01550-0625A-000 0151706258000	BOLT BOLT (6*25)	2,62 €
# 40	09168-06009-000 09168-06023-000 0916806009000	BAGUE DE JOINT 5.8X13X1.2 GASKET	2,53 €
# 41	37820-45050-000 37820-45061-000 3782045050000	OIL PRESSURE SWITCH SWITCH, OIL PRESSURE	31,46 €
# 42	09280-19001-000 0928019001000 0928019001000	JOINT TORIQUE 1.9X18.8 O RING	1,82 €
# 43	09247-20002-000 09248-20003-000 0924720002000	BOUCHON PLUG, OIL FILLER	6,26 €
# 44	09168-20004-000 09168-20003-000 0916820004000	GASKET.COPPER 20.2X26.9X2.0 WASHER	1,27 €
# 45	09247-14014-000 09247-14036-000 0924714014000	PLUG, OIL DRAIN	5,50 €
# 46	09168-14004-000 0916814004000 0916814004000	BAGUE DE JOINT 14.1X18X1.5MM GASKET	2,71 €
# 47	09128-06004-000 09128-06044-000 0912806004000	SCREW, M6X1X10 SCREW	1,82 €
# 48	09168-06009-000 09168-06023-000 0916806009000	BAGUE DE JOINT 5.8X13X1.2 GASKET	2,53 €
# 49	09364-05005-000 0936405005000 0936405005000	DOUILLE DE RACCORD NOZZLE, OIL GALLERY	3,57 €
# 50	09280-03003-000 0928003003000 0928003003000	JOINT TORIQUE O RING	2,09 €
# 51	24821-45100-000 2482145100000 2482145100000	VALVE D'EVACUATION PLUG, BLEATHER	11,11 €
# 52	09343-02016-000 0934302016000	TUYAU 2X5X600MM HOSE	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CASING van uw Suzuki GS1000 van GS. Laat het ons weten als u vragen heeft.
