CILINDER

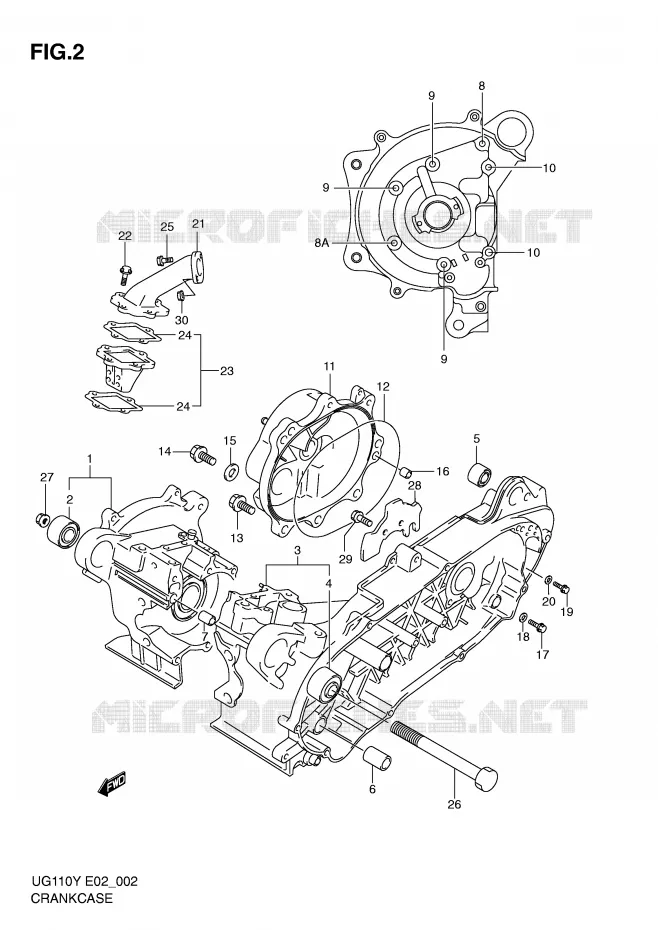

CASING VOOR SUZUKI UG 110 2001

LEFT CARTERDEKSEL

CASING voor Suzuki UG 110 2001

(1)  11310-16851-000
CRANKCASE SET, RH

(2)  09319-12059-000
BUSH

(3)  11320-16852-000
CRANKCASE SET, LH

(4)  09319-12059-000
BUSH

(5)  09319-10032-000
DOUILLE
BUSH

(6)  09300-08016-000
DOUILLE 8MM
BUSH

(7)  04211-11169-000
DOUILLE L:16
PIN

(8)  02112-0675B-000
SCREW

(9)  02112-0645B-000
SCREW

(9)  02112-0645B-000
SCREW

(9)  02112-0645B-000
SCREW

(9)  02112-0645B-000
SCREW
SCREW

(9)  02112-0645B-000
SCREW
SCREW

(9)  02112-0645B-000
SCREW
SCREW

(10)  02112-0685B-000
SCREW

(10)  02112-0685B-000
SCREW

(10)  02112-0685B-000
SCREW
SCREW

(10)  02112-0685B-000
SCREW
SCREW

(11)  11430-16840-000
GEAR BOX COVER SET

(12)  09280-00029-000
JOINT TORIQUE D: 2.4, ID: 161
O RING (D:2.4,ID:161)

(13)  01550-0830B-000
BOLT

(14)  09103-08153-000
BOLT (8X30)

(15)  09168-08020-000
GASKET

(16)  04211-11169-000
DOUILLE L:16
PIN

(17)  01550-0812B-000
BOLT
BOLT, OIL DRAIN

(18)  09168-08016-000
BAGUE DE JOINT 8.2X14X1
GASKET (8.2X14X1)

(19)  01550-0812B-000
BOLT
BOLT, OIL LEVEL

(20)  09168-08016-000
BAGUE DE JOINT 8.2X14X1
GASKET (8.2X14X1)

(21)  13111-16F10-000
INTAKE PIPE
PIPE, INTAKE

(22)  01550-0620B-000
BOLT
(22)  09139-06034-000
SCREW UPPER INNER
SCREW, TORX (6X20))

(23)  13150-43E00-000
VALVE ASSY, REED

(24)  13156-43E01-000
GASKET, REED VALVE

(24)  13156-43E01-000
GASKET, REED VALVE

(25)  KIT47370-40H00
KIT47370-40H00
BOLT

(26)  09103-12046-000
BOLT (12X204)

(27)  08310-0012A-000
NUT

(28)  11323-06F11-000
GEAR BOX PLATE
PLATE, GEAR BOX

(29)  02112-3612A-000
SCREW

(30)  08319-31067-000
ECROU 6MM CHROMEE
NUT

(8A)  02112-0655B-000
SCREW
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

11310-16850-000

1131016850000
CRANKCASE SET, RH
Niet beschikbaar
# 2

09319-12059-000
0931912059000

0931912059000
BUSH
# 3

11320-16852-000
1132016852000

1132016852000
CRANKCASE SET, LH
# 4

09319-12059-000
0931912059000

0931912059000
BUSH
# 5

09319-10032-000
0931910032000

0931910032000
DOUILLE
BUSH
# 6

09300-08016-000
0930008016000

0930008016000
DOUILLE 8MM
BUSH
# 7

04211-11169-000
0421111169000

0421111169000
DOUILLE L:16
PIN
Niet beschikbaar
# 8

02112-06753-000

02112-0675B-000
 0211206753000
SCREW
# 8A

02112-06553-000

02112-0655B-000
 0211206553000
SCREW
# 9

02112-06453-000

02112-0645B-000
 0211206453000
SCREW
# 10

02112-06853-000

02112-0685B-000
 0211206853000
SCREW
# 11

11430-16840-000
1143016840000

1143016840000
GEAR BOX COVER SET
# 12

09280-00029-000
0928000029000

0928000029000
JOINT TORIQUE D: 2.4, ID: 161
O RING (D:2.4, ID:161)
# 13

01550-08303-000

01550-0830B-000
 0155008303000
BOLT
# 14

09103-08153-000
0910308153000

0910308153000
BOLT (8X30)
# 15

09168-08020-000
0916808020000

0916808020000
GASKET
# 16

04211-11169-000
0421111169000

0421111169000
DOUILLE L:16
PIN
Niet beschikbaar
# 17

01550-08123-000

01550-0812B-000
 0155008123000
BOLT
BOLT, OIL DRAIN
# 18

09168-08008-000

09168-08016-000
 0916808008000
BAGUE DE JOINT 8.2X14X1
GASKET (8.2X14X1)
# 19

01550-08123-000

01550-0812B-000
 0155008123000
BOLT
BOLT, OIL LEVEL
# 20

09168-08008-000

09168-08016-000
 0916808008000
BAGUE DE JOINT 8.2X14X1
GASKET (8.2X14X1)
# 21

13111-16F10-000
1311116F10000

1311116F10000
INTAKE PIPE
PIPE, INTAKE
# 22

01550-06203-000

01550-0620B-000
 0155006203000
BOLT
# 22

09139-06034-000
0913906034000

0913906034000
SCREW UPPER INNER
SCREW, TORX (6X20))
Niet beschikbaar
# 23

13150-43E00-000
1315043E00000

1315043E00000
VALVE ASSY, REED
# 24

13156-43E01-000
1315643E01000

1315643E01000
GASKET, REED VALVE
# 25

01550-06163-000

0155006163000
KIT47370-40H00
BOLT
Niet beschikbaar
# 26

09103-12046-000
0910312046000

0910312046000
BOLT (12X204)
# 27

08310-00123-000

08310-0012A-000
 0831000123000
NUT
# 28

11323-06F11-000
1132306F11000

1132306F11000
GEAR BOX PLATE
PLATE, GEAR BOX
# 29

02112-36123-000

02112-3612A-000
 0211236123000
SCREW
# 30

08316-10063-000

08319-31067-000
 0831610063000
ECROU 6MM CHROMEE
NUT
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CASING van uw Suzuki van UG. Laat het ons weten als u vragen heeft.

Originele onderdelen voor Suzuki 110 UG 2001
