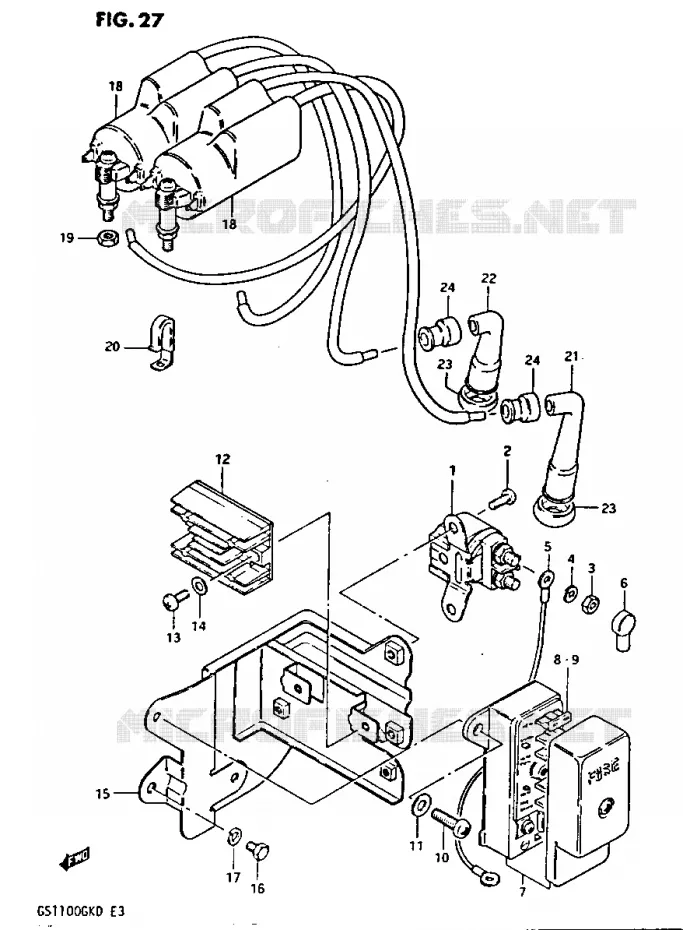

ELEKTRISCH (GS1100GKZ / GK2) FIG. 27 (E-7): GS1100GKD

ELEKTRISCH (GS1100GKD) VOOR SUZUKI GS-G 1100 1982

SNELHEIDSMETER

(1) 31800-49100-000

RELAIS DE STARTER
RELAY STARTER MOTOR

(2) 02112-06107-000

VIS 6X10
SCREW

(3) 08310-00067-000

ECROU 6MM
NUT

(4) 08321-01067-000

RONDELLE 6MM
WASHER, LOCK

(5) 33850-49410-000

33850-49410-000
DISCONTINUED

(6) 31861-48B10-000

CAOUTCHOUC PROTECTION
DISCONTINUED

(6) 31861-49400-000

CAP STARTER RELAY

(7) 36740-49411-000

FUSE BOX ASSY

(8) 09481-10101-000

FUSIBLE 10A
FUSE 10A

(9) 09481-15101-000

FUSIBLE 15A
FUSE 15A

(10) 02112-06127-000

VIS 6X12MM
.6 X 12 CROSS SCREW

(11) 08322-0106A-000

WASHER

(12) 32800-09301-000

RECTIFIER ASSY
RECTIFIER/REGULATOR

(13) 02112-06207-000

VIS 6X20MM
CROSS SCREW,(6X20)

(14) 08322-0106A-000

WASHER

(15) 47410-45120-000

HOLDER,ELECTRIC PART

(16) 01500-06127-000

BOLT

(17) 08321-01067-000

RONDELLE 6MM
WASHER, LOCK

(18) 33410-31311-000

BOBINE D'ALLUMAGE
DISCONTINUED

(19) 08310-00067-000

ECROU 6MM
NUT

(20) 09403-06329-000

CLAMP
WIRING HARNESS CLAMP

(21) 33510-45010-000

CAPUCHON DE BOUGIES
SPARK PLUG CAP (L)

(22) 33510-43010-000

CAPUCHON BOUGIE
SPARK PLUG CAP (S)

(23) 33541-69010-000

SEAL,SPARK PLUG CAP
SPARK PLUG SEAL

(24) 33542-38B00-000

JOINT CAOUTCHOUC, CAPUCHON
SEAL

	Onderdeelnummer	Produkt	Aantal
# 1	31800-49100-000 3180049100000 3180049100000	RELAIS DE STARTER RELAY STARTER MOTOR	87,14 €
# 2	02112-06107-000 0211206107000 0211206107000	VIS 6X10 SCREW	2,04 €
# 3	08310-22067-000 08310-00067-000 0831022067000	ECROU 6MM NUT	2,40 €
# 4	08321-01067-000 0832101067000 0832101067000	RONDELLE 6MM WASHER, LOCK	2,40 €
# 5	33850-49410-000 3385049410000 3385049410000	33850-49410-000 DISCONTINUED	Niet beschikbaar	0,00 €
# 6	31861-11500-000 31861-48B10-000 3186111500000	CAOUTCHOUC PROTECTION DISCONTINUED	8,41 €
# 6	31861-49400-000 3186149400000 3186149400000	CAP STARTER RELAY	Niet beschikbaar	0,00 €
# 7	36740-49411-000 3674049411000 3674049411000	FUSE BOX ASSY	Niet beschikbaar	0,00 €
# 8	09481-10101-000 0948110101000 0948110101000	FUSIBLE 10A FUSE 10A	1,97 €
# 9	09481-15101-000 0948115101000 0948115101000	FUSIBLE 15A FUSE 15A	2,46 €
# 10	02112-06128-000 02112-06127-000 0211206128000	VIS 6X12MM .6 X 12 CROSS SCREW	2,46 €
# 11	08322-01067-000 0832201067000	WASHER	Niet beschikbaar	0,00 €
# 12	32800-09300-000 3280009300000	RECTIFIER ASSY RECTIFIER/REGULATOR	Niet beschikbaar	0,00 €
# 13	02112-06207-000 0211206207000 0211206207000	VIS 6X20MM CROSS SCREW, (6X20)	1,93 €
# 14	08322-01067-000 0832201067000	WASHER	Niet beschikbaar	0,00 €
# 15	47410-45120-000 4741045120000 4741045120000	HOLDER, ELECTRIC PART	Niet beschikbaar	0,00 €
# 16	01500-06127-000 0150006127000 0150006127000	BOLT	2,62 €
# 17	08321-01067-000 0832101067000 0832101067000	RONDELLE 6MM WASHER, LOCK	2,40 €
# 18	33410-34210-000 33410-31311-000 3341034210000	BOBINE D'ALLUMAGE DISCONTINUED	180,71 €
# 19	08310-00067-000 0831000067000 0831000067000	ECROU 6MM NUT	2,40 €
# 20	09403-06307-000 09403-06329-000 0940306307000	CLAMP WIRING HARNESS CLAMP	3,44 €
# 21	33510-45010-000 3351045010000 3351045010000	CAPUCHON DE BOUGIES SPARK PLUG CAP (L)	23,58 €
# 22	33510-43010-000 3351043010000 3351043010000	CAPUCHON BOUGIE SPARK PLUG CAP (S)	23,58 €
# 23	33541-69010-000 3354169010000 3354169010000	SEAL, SPARK PLUG CAP SPARK PLUG SEAL	7,79 €
# 24	33542-98000-000 33542-38B00-000 3354298000000	JOINT CAOUTCHOUC, CAPUCHON SEAL	7,43 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ELEKTRISCH (GS1100GKD) van uw Suzuki van GS-G. Laat het ons weten als u vragen heeft.
