FRAME

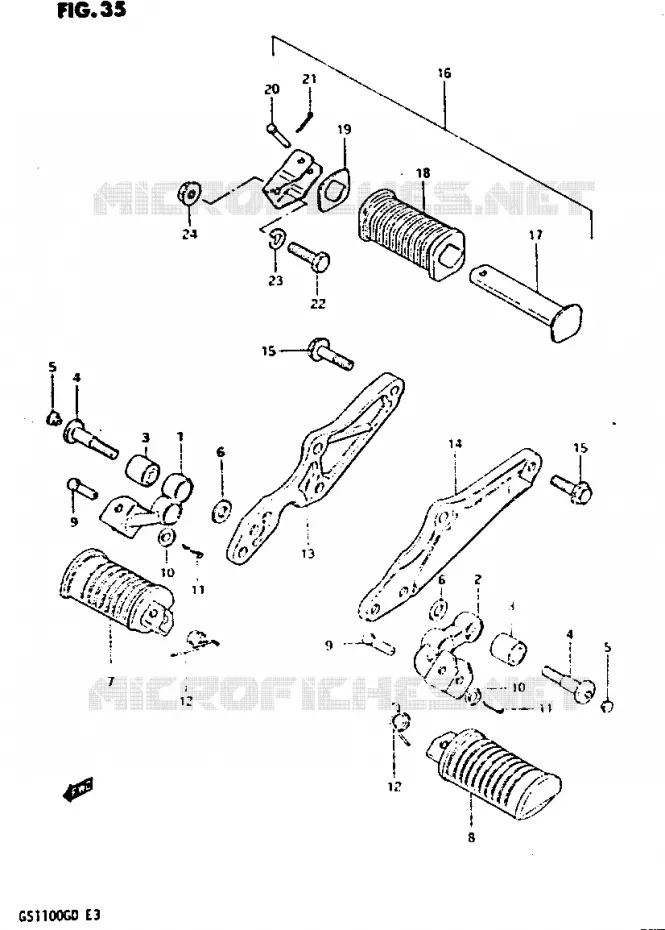

FOOTREST (MODELE Z) VOOR SUZUKI GS-G 1100 1983

FOOTREST (MODELE D)

(1) 43510-49401-000

ETRIER REPOSE PIED DROITE
DISCONTINUED

(2) 43520-49401-000

ETRIER REPOSE PIED GAUCHE
BAR FR FOOTREST LH

(3) 09319-10008-000

DOUILLE
SWINGING ARM RR BUSH

(4) 09106-10010-000

VIS
BOLT FRONT FOOTREST

(5) 43575-34500-000

CAPUCHON
CAP FR FOOTREST BOLT

(6) 09160-10005-000

RONDELLE 10.5X20X3.2
WASHER

(7) 43550-37310-000

RUBBER,PILLION FOOTREST,RH
FOOTREST RH

(8) 43560-37310-000

RUBBER,FR FOOTREST LH
FOOTREST LH

(9) 09200-08002-000

BOULON
FITTING PIN

(10) 08322-01087-000

RONDELLE 8MM
.8MM FLAT WASHER, RH

(11) 04111-2020A-000

COTTER PIN. ROD END
(20X20) COTTER PIN

(12) 09448-14012-000

SPRING
FR FOOTREST SPRING

(13) 43811-49450-000

SUPPORT D'ECHAPPEMENT DROITE
BRACKET MUFFLER RH

(14) 43821-49450-000

SUPPORT D'ECHAPPEMENT GAUCHE
BRACKET MUFFLER LH

(15) 01550-1025B-000

BOLT
BOLT, LH

(16) 43600-49402-000

REPOSE PIED
FOOTREST ASSY RR RH

(16) 43700-49402-000

REPOSE PIED
FOOTREST ASSY RR LH

(17) 43610-49401-000

BAR RR FOOTREST RH

(17) 43620-49401-000

LH RR FOOTREST BAR
BAR RR FOOTREST LH

(18) 43612-49402-000

CAOUTCHOUC REPOSE PIED ARR.
RUBBER RR FOOTREST

(19) 43631-49401-000

WASHER FOOTREST

(20) 09200-06010-000

BOULON
FOOTREST JOINT PIN

(21) 04111-2020A-000

COTTER PIN. ROD END
(20X20) COTTER PIN

(22) 01500-1035B-000

BOLT. HANDLE HOLDER
HEXAGON BOLT (10X35)

(23) 08321-01107-000

BAGUE DE RESSORT 10MM
LOCK WASHER

(24) 08316-1010B-000

NUT
NUT, FRONT WHEEL

	Onderdeelnummer	Produkt	Aantal
# 1	43510-49401-000 4351049401000 4351049401000	ETRIER REPOSE PIED DROITE DISCONTINUED	Niet beschikbaar	0,00 €
# 2	43520-49401-000 4352049401000 4352049401000	ETRIER REPOSE PIED GAUCHE BAR FR FOOTREST LH	Niet beschikbaar	0,00 €
# 3	09319-10008-000 0931910008000 0931910008000	DOUILLE SWINGING ARM RR BUSH	8,83 €
# 4	09106-10010-000 0910610010000 0910610010000	VIS BOLT FRONT FOOTREST	Niet beschikbaar	0,00 €
# 5	43575-34500-000 4357534500000 4357534500000	CAPUCHON CAP FR FOOTREST BOLT	3,19 €
# 6	09160-10005-000 0916010005000 0916010005000	RONDELLE 10.5X20X3.2 WASHER	1,91 €
# 7	43550-37301-000 43550-37310-000 4355037301000	RUBBER, PILLION FOOTREST, RH FOOTREST RH	31,33 €
# 8	43560-37301-000 43560-37310-000 4356037301000	RUBBER, FR FOOTREST LH FOOTREST LH	31,33 €
# 9	09200-08002-000 0920008002000 0920008002000	BOULON FITTING PIN	2,22 €
# 10	08322-11088-000 08322-01087-000 0832211088000	RONDELLE 8MM .8MM FLAT WASHER, RH	2,42 €
# 11	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END (20X20) COTTER PIN	1,60 €
# 12	09448-14012-000 0944814012000 0944814012000	SPRING FR FOOTREST SPRING	3,48 €
# 13	43811-49400-000 4381149400000	SUPPORT D'ECHAPPEMENT DROITE BRACKET MUFFLER RH	Niet beschikbaar	0,00 €
# 14	43821-49400-000 4382149400000	SUPPORT D'ECHAPPEMENT GAUCHE BRACKET MUFFLER LH	Niet beschikbaar	0,00 €
# 15	01517-10257-000 01550-1025B-000 0151710257000	BOLT BOLT, LH	4,44 €
# 16	43600-49402-000 4360049402000 4360049402000	REPOSE PIED FOOTREST ASSY RR RH	Niet beschikbaar	0,00 €
# 16	43700-49402-000 4370049402000 4370049402000	REPOSE PIED FOOTREST ASSY RR LH	Niet beschikbaar	0,00 €
# 17	43610-49401-000 4361049401000 4361049401000	BAR RR FOOTREST RH	Niet beschikbaar	0,00 €
# 17	43620-49401-000 4362049401000 4362049401000	LH RR FOOTREST BAR BAR RR FOOTREST LH	Niet beschikbaar	0,00 €
# 18	43612-49402-000 4361249402000 4361249402000	CAOUTCHOUC REPOSE PIED ARR. RUBBER RR FOOTREST	Niet beschikbaar	0,00 €
# 19	43631-49401-000 4363149401000 4363149401000	WASHER FOOTREST	Niet beschikbaar	0,00 €
# 20	09200-06010-000 0920006010000 0920006010000	BOULON FOOTREST JOINT PIN	2,26 €
# 21	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END (20X20) COTTER PIN	1,60 €
# 22	01107-10358-000 01500-1035B-000 0110710358000	BOLT. HANDLE HOLDER HEXAGON BOLT (10X35)	3,48 €
# 23	08321-21107-000 08321-01107-000 0832121107000	BAGUE DE RESSORT 10MM LOCK WASHER	2,40 €
# 24	08316-16108-000 08316-1010B-000 0831616108000	NUT NUT, FRONT WHEEL	3,35 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FOOTREST (MODELE Z) van uw Suzuki 1100 GS-G van GS-G. Laat het ons weten als u vragen heeft.
