ACHTERLICHT

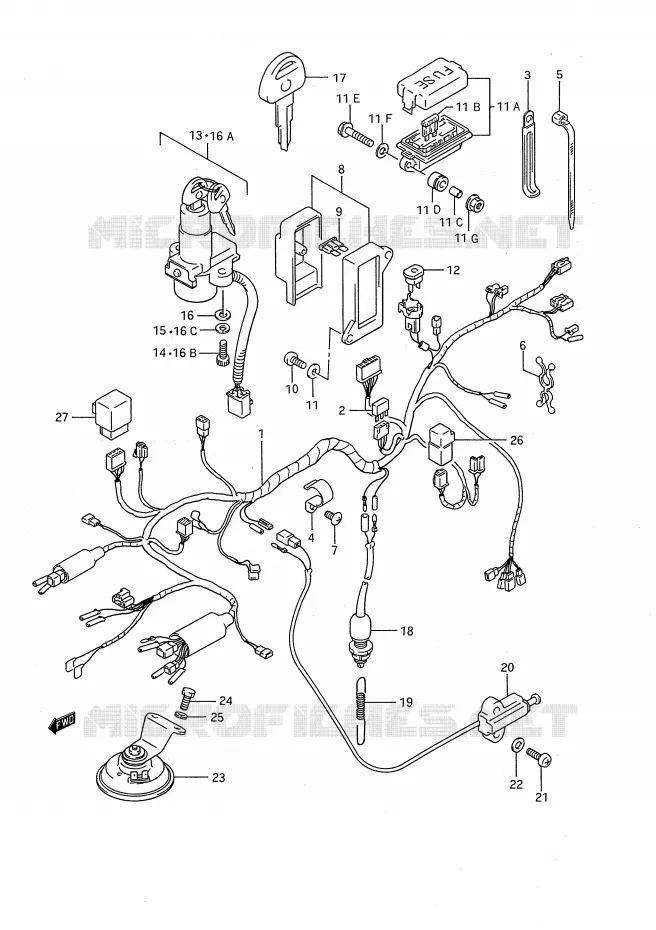

BEDRADING VOOR SUZUKI GSX-F 1100 1992

SCHAKELAARS (MODELE J)

(1) 36610-48B12-000

WIRING HARNESS
HARNESS, WIRING

(1) 36610-48BK0-000

HARNESS, WIRING

(11A) 36740-20C01-000

SUPPORT FUSIBLES GSX750F/1100F
FUSE BOX ASSY

(11B) 09481-10101-000

FUSIBLE 10A
FUSE (10A)

(11C) 09180-06253-000

SPACER (6.1X8X17)

(11D) 09320-08050-000

BATENTE
CUSHION

(11E) 01550-0635B-000

BOLT. CYLINDER HEAD BOLT
BOLT

(11F) 09160-06056-000

RONDELLE 6.5X18X1
WASHER

(11G) 09159-06024-000

ECROU 6MM
NUT

(16A) 37100-48B10-000

INTERRUPTEUR A CLEF/SERRURE
LOCK ASSY, STEERING

(16B) 07130-0616B-000

.BOLT

(16C) 08321-01067-000

RONDELLE 6MM
.LOCK WASHER

(2) 36611-38A10-000

DIODE

(3) 09404-06036-000

CLAMP (L80 T:1.0)
CLAMP, BREATHER HOSE (L:80)

(4) 09403-20301-000

CLAMP

(5) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP

(5) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP (L:165)

(6) 09408-00075-000

CLAMP

(7) 03141-06103-000

03141-06103-000
SCREW

(8) 36740-27A00-000

SUPPORT DE FUSIBLE
FUSE BOX ASSY

(9) 09481-10101-000

FUSIBLE 10A
FUSE (10A)

(10) 02112-0612B-000

SCREW. CENTER SHAFT
SCREW

(11) 08322-0106A-000

WASHER
.WASHER, LOWER

(12) 36750-05A00-000

FUSIBLE PRINCIPAL
BREAKER ASSY, CIRCUIT

(13) 37100-48B10-000

INTERRUPTEUR A CLEF/SERRURE
SWITCH ASSY, IGNITION

(14) 07130-0616B-000

.BOLT

(15) 08321-01067-000

RONDELLE 6MM
.LOCK WASHER

(16) 08322-0106A-000

WASHER
LOCK WASHER

(17) 37146-47010-000

KEY,SLOTTED BLANK
KEY, BLANK

(18) 37740-04A10-000

INTERRUPTEUR STOP ARRIERE
SWITCH ASSY, STOP LAMP

(19) 09443-06073-000

RESSORT
SPRING

(20) 37840-12X51-000

SWITCH ASSY,SIDE STAND WARNING
SWITCH, SIDE STAND WARNING

(21) 02112-1620B-000

SCREW

(21) 02112-0620A-000

SCREW. REAR COMB
SCREW (BLACK)

(22) 08322-0106A-000

WASHER
WASHER REFER TO FIG.40A(F-13) FOR MOD

(23) 38500-48B00-000

KLAXON GSX1100F
HORN ASSY

(24) 01570-0616A-000

BOLT
BOLT,FRONT

(24) 01500-0616A-000

BOLT
BOLT, LOWER COVER (6X16)

(25) 08321-0106A-000

.LOCK WASHER

(26) 38740-24X50-000

RELAIS,BEQU.LAT./POMPE A ESS.
RELAY, SIDE STAND WARNING

(27) 38750-48B00-000

RELAIS ARRETE MOTEUR
RELAY, MOTOR CONTROL

	Onderdeelnummer	Produkt	Aantal
# 1	36610-48B12-000 3661048B12000 3661048B12000	WIRING HARNESS HARNESS, WIRING	Niet beschikbaar	0,00 €
# 1	36610-48B50-000 3661048B50000	HARNESS, WIRING	Niet beschikbaar	0,00 €
# 2	36611-38A00-000 36611-38A10-000 3661138A00000	DIODE	18,94 €
# 3	09404-06415-000 09404-06036-000 0940406415000	CLAMP (L80 T:1.0) CLAMP, BREATHER HOSE (L:80)	2,93 €
# 4	09403-20301-000 0940320301000 0940320301000	CLAMP	1,59 €
# 5	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP	3,13 €
# 5	09407-18402-000 0940718402000 0940718402000	GUIDE DE CABLE L:185 CLAMP (L:165)	2,93 €
# 6	09408-00075-000 0940800075000 0940800075000	CLAMP	Niet beschikbaar	0,00 €
# 7	03141-06106-000 0314106106000	03141-06103-000 SCREW	Niet beschikbaar	0,00 €
# 8	36740-05A01-000 36740-27A00-000 3674005A01000	SUPPORT DE FUSIBLE FUSE BOX ASSY	77,46 €
# 9	09481-10101-000 0948110101000 0948110101000	FUSIBLE 10A FUSE (10A)	1,97 €
# 10	02112-06126-000 02112-0612B-000 0211206126000	SCREW. CENTER SHAFT SCREW	2,42 €
# 11	08322-21066-000 08322-0106A-000 0832221066000	WASHER .WASHER, LOWER	2,06 €
# 11B	09481-10101-000 0948110101000 0948110101000	FUSIBLE 10A FUSE (10A)	1,97 €
# 11E	01517-06356-000 01550-0635B-000 0151706356000	BOLT. CYLINDER HEAD BOLT BOLT	3,57 €
# 11F	09160-06056-000 0916006056000 0916006056000	RONDELLE 6.5X18X1 WASHER	1,86 €
# 11G	09159-06024-000 0915906024000 0915906024000	ECROU 6MM NUT	2,29 €
# 11A	36740-20C01-000 3674020C01000 3674020C01000	SUPPORT FUSIBLES GSX750F/1100F FUSE BOX ASSY	Niet beschikbaar	0,00 €
# 11C	09180-06158-000 0918006158000	SPACER (6.1X8X17)	Niet beschikbaar	0,00 €
# 11D	09320-08050-000 0932008050000 0932008050000	BATENTE CUSHION	Niet beschikbaar	0,00 €
# 12	36750-05A00-000 3675005A00000 3675005A00000	FUSIBLE PRINCIPAL BREAKER ASSY, CIRCUIT	55,90 €
# 13	37100-48B00-000 3710048B00000	INTERRUPTEUR A CLEF/SERRURE SWITCH ASSY, IGNITION	Niet beschikbaar	0,00 €
# 14	07110-06165-000 07130-0616B-000 0711006165000	.BOLT	3,42 €
# 15	08321-21067-000 08321-01067-000 0832121067000	RONDELLE 6MM .LOCK WASHER	2,40 €
# 16	08322-21067-000 08322-0106A-000 0832221067000	WASHER LOCK WASHER	2,06 €
# 16B	07110-06165-000 07130-0616B-000 0711006165000	.BOLT	3,42 €
# 16C	08321-21067-000 08321-01067-000 0832121067000	RONDELLE 6MM .LOCK WASHER	2,40 €
# 16A	37100-48B10-000 3710048B10000 3710048B10000	INTERRUPTEUR A CLEF/SERRURE LOCK ASSY, STEERING	Niet beschikbaar	0,00 €
# 17	37146-47010-000 3714647010000 3714647010000	KEY, SLOTTED BLANK KEY, BLANK	24,20 €
# 18	37740-04A10-000 3774004A10000 3774004A10000	INTERRUPTEUR STOP ARRIERE SWITCH ASSY, STOP LAMP	25,11 €
# 19	09443-06073-000 0944306073000 0944306073000	RESSORT SPRING	3,95 €
# 20	37840-48B20-000 37840-12X51-000 3784048B20000	SWITCH ASSY, SIDE STAND WARNING SWITCH, SIDE STAND WARNING	91,33 €
# 21	02112-06205-000 02112-0620A-000 0211206205000	SCREW. REAR COMB SCREW (BLACK)	2,04 €
# 21	02112-16205-000 02112-1620B-000 0211216205000	SCREW	3,08 €
# 22	08322-21064-000 08322-0106A-000 0832221064000	WASHER WASHER REFER TO FIG.40A(F-13) FOR MOD	2,06 €
# 23	38500-48B00-000 3850048B00000 3850048B00000	KLAXON GSX1100F HORN ASSY	Niet beschikbaar	0,00 €
# 24	01107-06165-000 01500-0616A-000 0110706165000	BOLT BOLT, LOWER COVER (6X16)	1,95 €
# 24	01137-06165-000 01570-0616A-000 0113706165000	BOLT BOLT, FRONT	2,93 €
# 25	08321-21064-000 08321-0106A-000 0832121064000	.LOCK WASHER	1,74 €
# 26	38740-24B10-000 38740-24X50-000 3874024B10000	RELAIS, BEQU.LAT./POMPE A ESS. RELAY, SIDE STAND WARNING	41,35 €
# 27	38750-48B00-000 3875048B00000 3875048B00000	RELAIS ARRETE MOTEUR RELAY, MOTOR CONTROL	Niet beschikbaar	0,00 €
