LINKER HANDGREEP (MODELE D)

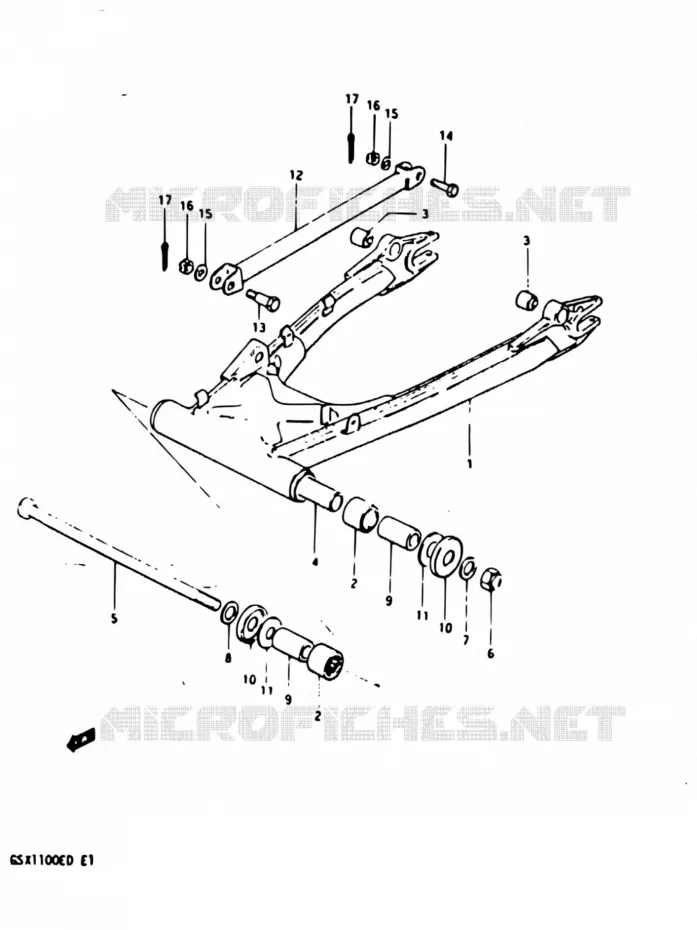

SWINGARM (GSX1100EZ / ED / EXD / ESD) VOOR SUZUKI GSX 1100 1983

SWINGARM (GSX1100Z / D / XD)

(1) 61100-49851-000

61100-49851-000
SWINGING ARM SET

(2) 09263-25024-000

ROULEMENT A AIGUILLE 25X33X30
.BEARING

(2) 09263-25024-000

ROULEMENT A AIGUILLE 25X33X30
.BEARING

(3) 09319-10008-000

DOUILLE
.BRSHING, REAR

(3) 09319-10008-000

DOUILLE
.BRSHING, REAR

(4) 61282-49000-000

PIECE DE DISTANCE
.SPACER, CENTER

(5) 61211-49301-000

RR SWINGING ARM PIVOT SHAFT
SHAFT, PIVOT

(6) 08319-2116A-000

NUT

(7) 08322-01167-000

RONDELLE 16MM
WASHER

(9) 61251-49000-000

DOUILLE BRAS OSCILLANT
SPACER

(9) 61251-49000-000

DOUILLE BRAS OSCILLANT
SPACER

(10) 61262-49202-000

COVER,RR SWING ARM DUST SEAL
COVER, DUST SEAL

(10) 61262-49202-000

COVER,RR SWING ARM DUST SEAL
COVER, DUST SEAL

(10) 61262-49202-000

COVER,RR SWING ARM DUST SEAL
COVER, DUST SEAL
COVER,RR SWING ARM DUST SEAL

(10) 61262-49202-000

COVER,RR SWING ARM DUST SEAL
COVER, DUST SEAL
COVER,RR SWING ARM DUST SEAL

(11) 08211-16381-000

RONDELLE DE SURETE
WASHER

(11) 08211-16381-000

RONDELLE DE SURETE
WASHER

(12) 64310-49200-019

TIGE SUPPORT DE FREIN
TORQUE LINK, REAR (BLACK)

(13) 09111-10022-XC0

BOULON,10X39
FRONT TORQUE LINK BOLT

(14) 09101-10017-000

VIS
BOLT, REAR

(15) 08322-01107-000

RONDELLE 10MM
WASHER, LOWER LH

(15) 08322-01107-000

RONDELLE 10MM
WASHER, LOWER LH

(15) 08322-01107-000

RONDELLE 10MM
WASHER, LOWER LH
RONDELLE 10MM

(15) 08322-01107-000

RONDELLE 10MM
WASHER, LOWER LH
RONDELLE 10MM

(16) 08314-4010B-000

NUT
10 MM CASTLE NUT

(16) 08314-4010B-000

NUT
10 MM CASTLE NUT

(16) 08314-4010B-000

NUT
10 MM CASTLE NUT
NUT

(16) 08314-4010B-000

NUT
10 MM CASTLE NUT
NUT

(17) 04111-2020A-000

COTTER PIN. ROD END
COTTER PIN FIG.86 (K-3) : GSX1100Z/D/XD

(17) 04111-2020A-000

COTTER PIN. ROD END
COTTER PIN FIG.86 (K-3) : GSX1100Z/D/XD

(17) 04111-2020A-000

COTTER PIN. ROD END
COTTER PIN FIG.86 (K-3) : GSX1100Z/D/XD
COTTER PIN. ROD END

(17) 04111-2020A-000

COTTER PIN. ROD END
COTTER PIN FIG.86 (K-3) : GSX1100Z/D/XD
COTTER PIN. ROD END

	Onderdeelnummer	Produkt	Aantal
# 1	61100-49851-000 6110049851000 6110049851000	61100-49851-000 SWINGING ARM SET	Niet beschikbaar	0,00 €
# 2	09263-25024-000 0926325024000 0926325024000	ROULEMENT A AIGUILLE 25X33X30 .BEARING	32,21 €
# 3	09319-10008-000 0931910008000 0931910008000	DOUILLE .BRSHING, REAR	8,83 €
# 4	61282-49000-000 6128249000000 6128249000000	PIECE DE DISTANCE .SPACER, CENTER	Niet beschikbaar	0,00 €
# 5	61211-49000-000 6121149000000	RR SWINGING ARM PIVOT SHAFT SHAFT, PIVOT	Niet beschikbaar	0,00 €
# 6	08319-21168-000 08319-2116A-000 0831921168000	NUT	6,63 €
# 7	08322-11168-000 08322-01167-000 0832211168000	RONDELLE 16MM WASHER	2,22 €
# 9	61251-49000-000 6125149000000 6125149000000	DOUILLE BRAS OSCILLANT SPACER	22,04 €
# 10	61262-49201-000 61262-49202-000 6126249201000	COVER, RR SWING ARM DUST SEAL COVER, DUST SEAL	11,46 €
# 11	08211-16381-000 0821116381000 0821116381000	RONDELLE DE SURETE WASHER	2,73 €
# 12	64310-49200-019 6431049200019 6431049200019	TIGE SUPPORT DE FREIN TORQUE LINK, REAR (BLACK)	28,39 €
# 13	09111-10011-000 0911110011000	BOULON, 10X39 FRONT TORQUE LINK BOLT	Niet beschikbaar	0,00 €
# 14	09101-10017-000 0910110017000 0910110017000	VIS BOLT, REAR	Niet beschikbaar	0,00 €
# 15	08322-11108-000 08322-01107-000 0832211108000	RONDELLE 10MM WASHER, LOWER LH	2,42 €
# 16	08314-41108-000 08314-4010B-000 0831441108000	NUT 10 MM CASTLE NUT	3,35 €
# 17	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END COTTER PIN FIG.86 (K-3) : GSX1100Z/D/XD	1,60 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de SWINGARM (GSX1100EZ/ED/EXD/ESD) van uw Suzuki van GSX. Laat het ons weten als u vragen heeft.
