STUUR

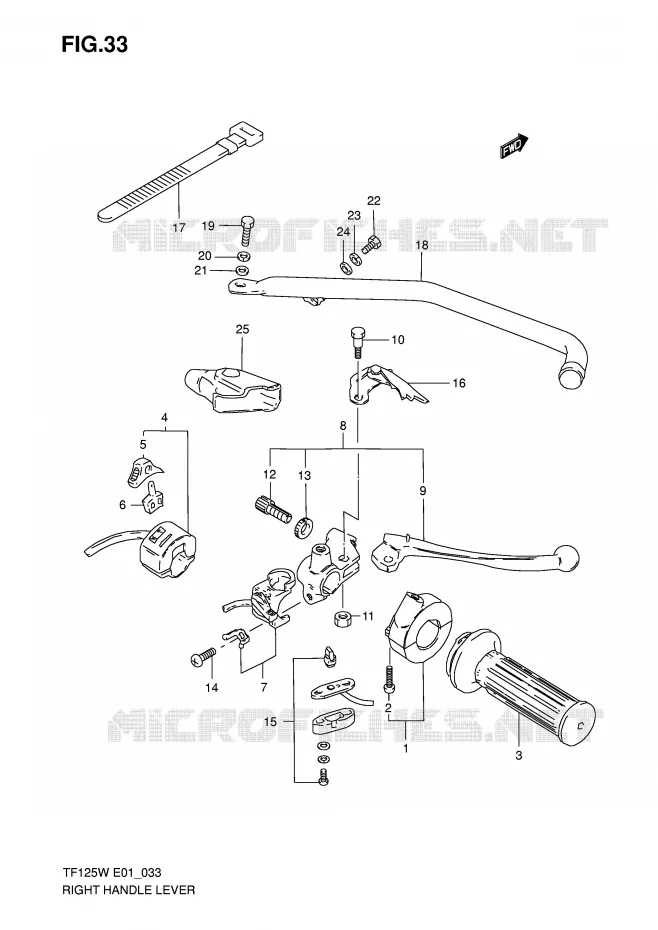

RECHTER HENDEL - HANDGREEP (MODELE X / W) VOOR SUZUKI AUTRES-MODELES 125 1999

RECHTER HENDEL - HANDGREEP (E24) REFER TO FIG.33B(F- 8) FOR MODEL K5

(1) 57100-37400-000

CARTER POIGNEE GAZ
CASE ASSY, THROTTLE

(2) 02112-75207-000

VIS 5X20MM
SCREW

(3) 57110-37201-000

GRIP, THROTTLE

(4) 37250-37400-000

COMMUTATEUR
SWITCH ASSY, LIGHTING

(5) 57617-28602-000

BOUTON, INTERRUPTEUR
KNOB, LIGHTING

(6) 57680-28602-000

BLOC, INTERRUPTEUR LUMIERE
BLOCK, LIGHTING SLIDE

(7) 37830-38200-000

INTERRUPTEUR COUPE CIRCUIT
STITCH ASSY, ENGINE STOP

(8) 57300-29500-000

LEVER ASSY, BRAKE

(8) 57300-29520-000

LEVER ASSY, BRAKE

(9) 57420-29501-000

LEVER, BRAKE

(10) 57431-29502-000

BOULON
BOLT

(11) 08319-2106A-000

NUT

(12) 57441-26010-000

VIS REGLAGE
ADJUSTER, CABLE

(13) 57442-11010-000

ECROU REGLAGE
NUT

(14) 02112-06207-000

VIS 6X20MM
SCREW

(15) 57460-33700-000

INTERRUPTEUR DE STOP AVANT
SWITCH, STOP

(16) 57780-29501-000

STOPPER, BRAKE LEVER

(17) 09407-12402-000

GUIDE DE CABLE L=120
BAND

(18) 56350-29502-000

PROTECTOR,FR BRAKE LEVER
PROTECTOR, BRAKE LEVER (BLACK)

(18) 56350-29510-000

PROTECTOR, BRAKE LEVER (SILVER)

(19) 01580-0612A-000

BOLT

(19) 01500-06127-000

BOLT

(20) 08321-01067-000

RONDELLE 6MM
LOCK WASHER

(21) 08322-0106A-000

WASHER

(22) 01500-0816B-000

BOLT
BOLT, FENDER FRONT

(22) 01580-0816A-000

BOLT

(23) 08321-01087-000

BAGUE DE RESSORT 8MM
LOCK WASHER

(24) 08322-01087-000

RONDELLE 8MM
WASHER

(25) 57341-29520-000

COVER, BRAKE LEVER

	Onderdeelnummer	Produkt	Aantal
# 1	57100-37400-000 5710037400000 5710037400000	CARTER POIGNEE GAZ CASE ASSY, THROTTLE	61,85 €
# 2	02112-05207-000 02112-75207-000 0211205207000	VIS 5X20MM SCREW	3,62 €
# 3	57110-37200-000 57110-37201-000 5711037200000	GRIP, THROTTLE	28,93 €
# 4	37250-37400-000 3725037400000 3725037400000	COMMUTATEUR SWITCH ASSY, LIGHTING	Niet beschikbaar	0,00 €
# 5	57617-28602-000 5761728602000 5761728602000	BOUTON, INTERRUPTEUR KNOB, LIGHTING	Niet beschikbaar	0,00 €
# 6	57680-28602-000 5768028602000 5768028602000	BLOC, INTERRUPTEUR LUMIERE BLOCK, LIGHTING SLIDE	Niet beschikbaar	0,00 €
# 7	37830-38200-000 3783038200000 3783038200000	INTERRUPTEUR COUPE CIRCUIT STITCH ASSY, ENGINE STOP	Niet beschikbaar	0,00 €
# 8	57300-29500-000 5730029500000 5730029500000	LEVER ASSY, BRAKE	Niet beschikbaar	0,00 €
# 8	57300-29520-000 5730029520000 5730029520000	LEVER ASSY, BRAKE	Niet beschikbaar	0,00 €
# 9	57420-29501-000 5742029501000 5742029501000	LEVER, BRAKE	Niet beschikbaar	0,00 €
# 10	57431-29502-000 5743129502000 5743129502000	BOULON BOLT	6,17 €
# 11	08319-21068-000 08319-2106A-000 0831921068000	NUT	2,09 €
# 12	57441-26010-000 5744126010000 5744126010000	VIS REGLAGE ADJUSTER, CABLE	6,15 €
# 13	57442-11010-000 5744211010000 5744211010000	ECROU REGLAGE NUT	3,68 €
# 14	02112-06207-000 0211206207000 0211206207000	VIS 6X20MM SCREW	1,93 €
# 15	57460-33700-000 5746033700000 5746033700000	INTERRUPTEUR DE STOP AVANT SWITCH, STOP	39,46 €
# 16	57780-29501-000 5778029501000 5778029501000	STOPPER, BRAKE LEVER	Niet beschikbaar	0,00 €
# 17	09407-12402-000 0940712402000 0940712402000	GUIDE DE CABLE L=120 BAND	3,90 €
# 18	56350-29502-000 5635029502000 5635029502000	PROTECTOR, FR BRAKE LEVER PROTECTOR, BRAKE LEVER (BLACK)	Niet beschikbaar	0,00 €
# 18	56350-29510-000 5635029510000 5635029510000	PROTECTOR, BRAKE LEVER (SILVER)	Niet beschikbaar	0,00 €
# 19	01500-06127-000 0150006127000 0150006127000	BOLT	2,62 €
# 19	01580-06123-000 01580-0612A-000 0158006123000	BOLT	2,88 €
# 20	08321-01067-000 0832101067000 0832101067000	RONDELLE 6MM LOCK WASHER	2,40 €
# 21	08322-01067-000 0832201067000	WASHER	Niet beschikbaar	0,00 €
# 22	01107-08167-000 01500-0816B-000 0110708167000	BOLT BOLT, FENDER FRONT	3,35 €
# 22	01580-08163-000 01580-0816A-000 0158008163000	BOLT	3,26 €
# 23	08321-01087-000 0832101087000 0832101087000	BAGUE DE RESSORT 8MM LOCK WASHER	2,40 €
# 24	08322-01087-000 0832201087000 0832201087000	RONDELLE 8MM WASHER	2,42 €
# 25	57341-29500-000 5734129500000	COVER, BRAKE LEVER	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de RECHTER HENDEL - HANDGREEP (MODELE X/W) van uw Suzuki TF 125 van Autres-modeles. Laat het ons weten als u vragen heeft.
