SCHOKBREKER AANEENSCHAKELING

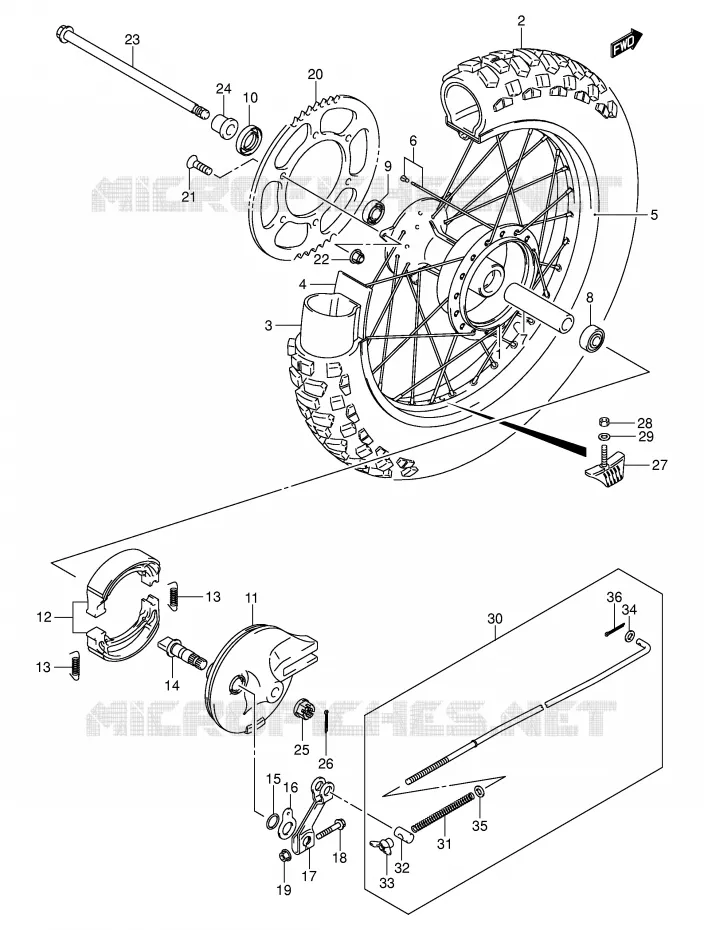

ACHTERWIEL (DR-Z125K3) VOOR SUZUKI DR-Z 125 2004

ACHTERWIEL (DR-Z125K4 / K5 / K6 / K7) REFER TO FIG.44 (G- 6) FOR DR-Z125LK3

(1) 64110-08G00-000

HUB, REAR WHEEL

(1) 64110-08G00-000

HUB, REAR WHEEL

(2) 65110-08G00-000

TIRE, REAR, 90/100-14 49M IRC

(3) 65200-08G00-000

TUBE ASSY, WHEEL INNER

(4) 65261-08G00-000

PROTECTOR, WHEEL INNER TUBE

(5) 65311-08G00-000

RIM, REAR WHEEL (14X1.60)

(6) 65320-08G00-000

SPOKE SET, REAR WHEEL

(7) 09180-12148-000

SPACER (12.5X19X105.5)

(8) 08143-6201B-000

BEARING
BEARING, RH

(9) 08123-6301B-000

BEARING
BEARING, LH

(10) 09283-20025-000

SIMMER 20X37X7
SEAL, REAR HUB BEARING

(11) 64210-08G00-000

PANEL, REAR BRAKE ANCHOR

(12) 54401-43840-000

SHOE SET, BRAKE

(13) 09443-07044-000

SPRING

(13) 09443-07044-000

SPRING

(14) 64441-13G00-000

CAM,REAR BRAKE
CAM, BRAKE

(15) 09280-14011-000

JOINT TORIQUE D:2.5, ID: 13.8
O RING (D:2.5,ID:13.8)

(16) 54492-13G00-000

PLATE, BRAKE LINING INDICATOR

(17) 64451-08G00-000

LEVER, REAR BRAKE CAM

(18) 01550-0635B-000

BOLT. CYLINDER HEAD BOLT
BOLT

(19) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(20) 64511-08G00-000

SPROCKET, REAR (NT:51)

(21) 09120-08010-000

VIS DE COURONNE 8MM
SCREW

(22) 08319-31087-000

ECROU 8MM CHROMEE,AUTOBLOCANTE
NUT

(23) 64711-08G10-000

AXLE, REAR

(24) 64751-08G00-000

SPACER,REAR AXLE
SPACER, AXLE

(25) 09159-12027-000

ECROU
NUT

(26) 04111-2530A-000

PIN
PIN, COTTER

(27) 65270-08G00-000

STOPPER, BEAD

(28) 08310-0008B-000

NUT
NUT, BEAD STOPPER

(29) 08322-0108A-000

WASHER

(30) 43300-08G00-000

ROD ASSY, REAR BRAKE

(31) 09440-09004-000

RESSORT
SPRING

(32) 09209-11002-000

BOULON
PIN

(33) 09144-06005-000

NUT

(34) 08322-0105B-000

WASHER
WASHER, FRONT

(35) 08322-0106A-000

WASHER
WASHER, REAR

(36) 04111-2020A-000

COTTER PIN. ROD END
COTTER PIN

	Onderdeelnummer	Produkt	Aantal
# 1	64110-08G00-000 6411008G00000 6411008G00000	HUB, REAR WHEEL	Niet beschikbaar	0,00 €
# 2	65110-08G00-000 6511008G00000 6511008G00000	TIRE, REAR, 90/100-14 49M IRC	85,41 €
# 3	65200-08G00-000 6520008G00000 6520008G00000	TUBE ASSY, WHEEL INNER	31,61 €
# 4	65261-08G00-000 6526108G00000 6526108G00000	PROTECTOR, WHEEL INNER TUBE	Niet beschikbaar	0,00 €
# 5	65311-08G00-000 6531108G00000 6531108G00000	RIM, REAR WHEEL (14X1.60)	91,64 €
# 6	65320-08G00-000 6532008G00000 6532008G00000	SPOKE SET, REAR WHEEL	68,32 €
# 7	09180-12148-000 0918012148000 0918012148000	SPACER (12.5X19X105.5)	9,45 €
# 8	08143-62017-000 08143-6201B-000 0814362017000	BEARING BEARING, RH	14,20 €
# 9	08123-63017-000 08123-6301B-000 0812363017000	BEARING BEARING, LH	16,41 €
# 10	09283-20025-000 0928320025000 0928320025000	SIMMER 20X37X7 SEAL, REAR HUB BEARING	6,30 €
# 11	64210-08G00-000 6421008G00000 6421008G00000	PANEL, REAR BRAKE ANCHOR	109,31 €
# 12	54401-43840-000 5440143840000 5440143840000	SHOE SET, BRAKE	49,80 €
# 13	09443-07044-000 0944307044000 0944307044000	SPRING	3,48 €
# 14	64441-13G00-000 6444113G00000 6444113G00000	CAM, REAR BRAKE CAM, BRAKE	15,06 €
# 15	09280-14011-000 0928014011000 0928014011000	JOINT TORIQUE D:2.5, ID: 13.8 O RING (D:2.5, ID:13.8)	5,86 €
# 16	54492-13G00-000 5449213G00000 5449213G00000	PLATE, BRAKE LINING INDICATOR	6,56 €
# 17	64451-08G00-000 6445108G00000 6445108G00000	LEVER, REAR BRAKE CAM	16,94 €
# 18	01550-06353-000 01550-0635B-000 0155006353000	BOLT. CYLINDER HEAD BOLT BOLT	3,57 €
# 19	08316-10063-000 08319-31067-000 0831610063000	ECROU 6MM CHROMEE NUT	2,53 €
# 20	64511-08G00-000 6451108G00000 6451108G00000	SPROCKET, REAR (NT:51)	44,18 €
# 21	09120-08010-000 0912008010000 0912008010000	VIS DE COURONNE 8MM SCREW	2,62 €
# 22	08319-31087-000 0831931087000 0831931087000	ECROU 8MM CHROMEE, AUTOBLOCANTE NUT	3,13 €
# 23	64711-08G10-000 6471108G10000 6471108G10000	AXLE, REAR	38,87 €
# 24	64751-08G00-000 6475108G00000 6475108G00000	SPACER, REAR AXLE SPACER, AXLE	12,42 €
# 25	09159-12027-000 0915912027000 0915912027000	ECROU NUT	15,62 €
# 26	04111-25308-000 04111-2530A-000 0411125308000	PIN PIN, COTTER	1,42 €
# 27	65270-08G00-000 6527008G00000 6527008G00000	STOPPER, BEAD	34,85 €
# 28	08310-00083-000 08310-0008B-000 0831000083000	NUT NUT, BEAD STOPPER	3,08 €
# 29	08322-01083-000 08322-0108A-000 0832201083000	WASHER	2,42 €
# 30	43300-08G00-000 4330008G00000 4330008G00000	ROD ASSY, REAR BRAKE	15,75 €
# 31	09440-09004-000 0944009004000 0944009004000	RESSORT SPRING	2,22 €
# 32	09209-11002-000 0920911002000 0920911002000	BOULON PIN	2,29 €
# 33	09144-06005-000 0914406005000 0914406005000	NUT	3,19 €
# 34	08322-01053-000 08322-0105B-000 0832201053000	WASHER WASHER, FRONT	3,06 €
# 35	08322-01063-000 08322-0106A-000 0832201063000	WASHER WASHER, REAR	2,06 €
# 36	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END COTTER PIN	1,60 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
