TIMING

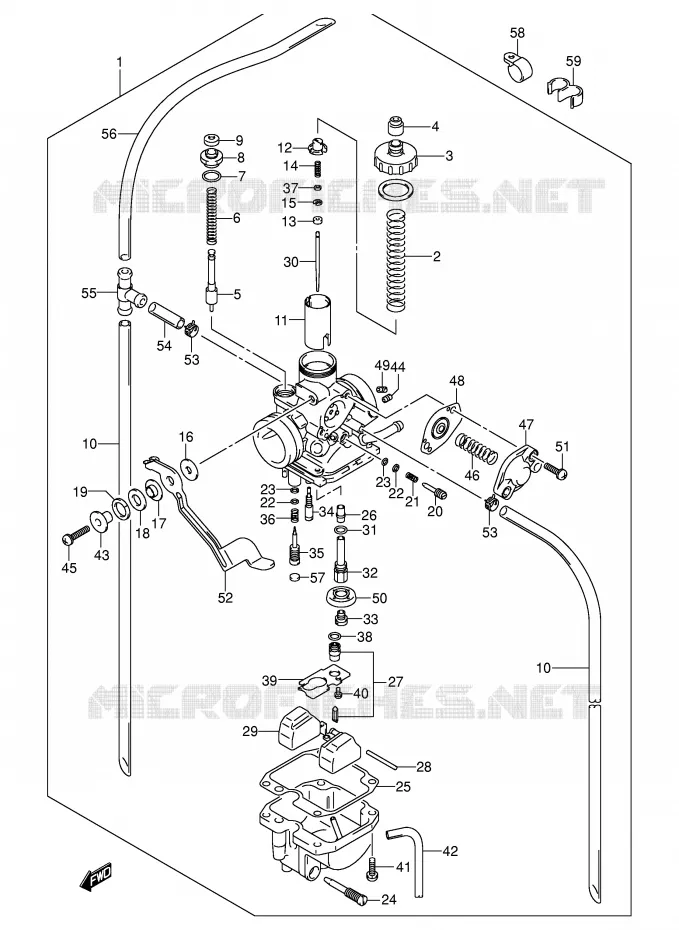

CARBURATOR VOOR SUZUKI DR-Z 125 2004

LUCHTFILTER

(1) 13200-08G01-000

CARBURETOR ASSY

(2) 13573-08G00-000

SPRING

(3) 13261-08G00-000

MIXING CAP ASSY

(4) 13681-04011-000

CAP,CARBURETOR
CAP

(5) 13411-05320-000

PIECE A RESSORT
PLUNGER ASSY

(6) 13417-08G00-000

SPRING

(7) 13278-47091-000

O RING

(8) 13418-44080-000

SUPPORT
GUIDE HOLDER

(9) 13682-31210-000

CAP,STARTER VALVE
CAP

(10) 13686-08G20-000

HOSE (5X8X475)

(10) 13686-08G20-000

HOSE (5X8X475)

(11) 13551-08G00-000

PISTON VALVE

(12) 13389-08G00-000

HOLDER

(13) 13387-47010-000

BAGUE
RING

(14) 13481-33E00-000

SPRING

(15) 13394-40D20-000

ANNEAU-E
E RING

(16) 13421-05320-000

PLAQUETTE
WASHER

(17) 13432-05320-000

DOUILLE
RING

(18) 13589-47070-000

WASHER,THROTTLE SHAFT
WASHER

(19) 08321-01087-000

BAGUE DE RESSORT 8MM
WASHER

(20) 13267-08G00-000

ADJUST SCREW

(21) 13268-08G00-000

SPRING

(22) 13291-29900-000

RONDELLE
WASHER

(22) 13291-29900-000

RONDELLE
WASHER

(23) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(23) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(23) 13295-29901-000

O RING,PILOT AIR SCREW
O RING
O RING,PILOT AIR SCREW

(23) 13295-29901-000

O RING,PILOT AIR SCREW
O RING
O RING,PILOT AIR SCREW

(24) 13247-08G00-000

SCREW

(25) 13251-29B00-000

GASKET

(26) 13341-08G00-000

NEEDLE, JET

(27) 13370-08G00-000

VALVE ASSY, NEEDLE

(28) 13254-01010-000

AXE DE FLOTTEUR
PIN

(29) 13240-08G00-000

FLOAT ASSY

(30) 13383-08G00-000

JET, NEEDLE (5HGM74)

(31) 13246-43011-000

O RING

(32) 13385-08G00-000

JET HOLDER

(33) 09491-20012-000

GICLEUR 3 102.5
MAIN JET (102.5)

(34) 09492-17017-000

JET,PILOT(17.5)
PILOT JET (17.5)

(35) 13279-08G00-000

ADJUSTER

(36) 13268-47070-000

RESSORT
SPRING

(37) 13382-08G00-000

WASHER

(38) 13374-46710-000

JOINT TORIQUE
O RING

(39) 13259-29B10-000

PLATE

(40) 02112-0306B-000

WASHER,LOCK
SCREW
SCREW

(40) 08321-2103B-000

WASHER,LOCK
SCREW

(41) 13601-04148-000

VIS 4X14MM
SCREW

(42) 13684-40A00-000

TUYAU A ESSENCE
HOSE

(43) 13424-05320-000

DOUILLE
RING

(44) 09493-85001-000

JET,AIR(85.0)
AIR JET (85.0)

(45) 13601-44A10-000

SCREW

(46) 13481-08G00-000

SPRING

(47) 13502-10F00-000

COVER ASSY

(48) 13480-10F01-000

DIAPHRAGM ASSY VL1500
DIAPHRAGM ASSY

(49) 09492-29002-000

JET,POWER
AIR JET (145.0)

(50) 13387-08G00-000

SUPPORT
HOLDER

(51) 13601-08G00-000

SCREW

(52) 13413-08G00-000

LEVER

(53) 13671-08G00-000

CLIP

(53) 13671-08G00-000

CLIP

(54) 13686-08G00-000

HOSE (5X8X25)

(55) 13685-48B00-000

(CA) NIPPLE
NIPPLE

(56) 13686-08G10-000

HOSE (5X8X375)

(57) 13281-05A00-000

PLUG

(58) 09403-22403-000

CLAMP
CLAMP, CARB OVERFLOW HOSE

(59) 09408-00033-000

CLIP, AIR VENT HOSE

	Onderdeelnummer	Produkt	Aantal
# 1	13200-08G00-000 13200-08G01-000 1320008G00000	CARBURETOR ASSY	282,61 €
# 2	13573-08G00-000 1357308G00000 1357308G00000	SPRING	8,12 €
# 3	13261-08G00-000 1326108G00000 1326108G00000	MIXING CAP ASSY	20,79 €
# 4	13681-04010-000 13681-04011-000 1368104010000	CAP, CARBURETOR CAP	7,25 €
# 5	13411-05320-000 1341105320000 1341105320000	PIECE A RESSORT PLUNGER ASSY	20,47 €
# 6	13417-08G00-000 1341708G00000 1341708G00000	SPRING	6,03 €
# 7	13278-47090-000 13278-47091-000 1327847090000	O RING	3,15 €
# 8	13418-44080-000 1341844080000 1341844080000	SUPPORT GUIDE HOLDER	9,81 €
# 9	13682-31210-000 1368231210000 1368231210000	CAP, STARTER VALVE CAP	6,54 €
# 10	13686-08G20-000 1368608G20000 1368608G20000	HOSE (5X8X475)	8,74 €
# 11	13551-08G00-000 1355108G00000 1355108G00000	PISTON VALVE	46,36 €
# 12	13389-08G00-000 1338908G00000 1338908G00000	HOLDER	5,86 €
# 13	13387-47010-000 1338747010000 1338747010000	BAGUE RING	7,96 €
# 14	13481-33E00-000 1348133E00000 1348133E00000	SPRING	5,39 €
# 15	13394-40D20-000 1339440D20000 1339440D20000	ANNEAU-E E RING	7,03 €
# 16	13421-05320-000 1342105320000 1342105320000	PLAQUETTE WASHER	3,24 €
# 17	13432-05320-000 1343205320000 1343205320000	DOUILLE RING	4,33 €
# 18	13589-47070-000 1358947070000 1358947070000	WASHER, THROTTLE SHAFT WASHER	1,95 €
# 19	08321-01087-000 0832101087000 0832101087000	BAGUE DE RESSORT 8MM WASHER	2,40 €
# 20	13267-08G00-000 1326708G00000 1326708G00000	ADJUST SCREW	11,25 €
# 21	13268-08G00-000 1326808G00000 1326808G00000	SPRING	5,50 €
# 22	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,33 €
# 23	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	5,95 €
# 24	13247-08G00-000 1324708G00000 1324708G00000	SCREW	6,63 €
# 25	13251-29B00-000 1325129B00000 1325129B00000	GASKET	7,79 €
# 26	13341-08G00-000 1334108G00000 1334108G00000	NEEDLE, JET	34,87 €
# 27	13370-08G00-000 1337008G00000 1337008G00000	VALVE ASSY, NEEDLE	43,48 €
# 28	13254-01010-000 1325401010000 1325401010000	AXE DE FLOTTEUR PIN	5,57 €
# 29	13240-08G00-000 1324008G00000 1324008G00000	FLOAT ASSY	28,11 €
# 30	13383-08G00-000 1338308G00000 1338308G00000	JET, NEEDLE (5HGM74)	14,04 €
# 31	13246-43010-000 13246-43011-000 1324643010000	O RING	7,61 €
# 32	13385-08G00-000 1338508G00000 1338508G00000	JET HOLDER	22,83 €
# 33	09491-20012-000 0949120012000 0949120012000	GICLEUR 3 102.5 MAIN JET (102.5)	8,76 €
# 34	09492-17017-000 0949217017000 0949217017000	JET, PILOT(17.5) PILOT JET (17.5)	17,28 €
# 35	13279-08G00-000 1327908G00000 1327908G00000	ADJUSTER	11,42 €
# 36	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,41 €
# 37	13382-08G00-000 1338208G00000 1338208G00000	WASHER	4,73 €
# 38	13374-46710-000 1337446710000 1337446710000	JOINT TORIQUE O RING	4,97 €
# 39	13259-29B10-000 1325929B10000 1325929B10000	PLATE	6,03 €
# 40	13601-03068-000 02112-0306B-000 1360103068000	WASHER, LOCK SCREW SCREW	2,11 €
# 40	13601-03068-000 08321-2103B-000 1360103068000	WASHER, LOCK SCREW	1,51 €
# 41	13601-04148-000 1360104148000 1360104148000	VIS 4X14MM SCREW	4,19 €
# 42	13684-40A00-000 1368440A00000 1368440A00000	TUYAU A ESSENCE HOSE	10,09 €
# 43	13424-05320-000 1342405320000 1342405320000	DOUILLE RING	5,95 €
# 44	09493-85001-000 0949385001000 0949385001000	JET, AIR(85.0) AIR JET (85.0)	11,09 €
# 45	13601-44A10-000 1360144A10000 1360144A10000	SCREW	4,73 €
# 46	13481-08G00-000 1348108G00000 1348108G00000	SPRING	5,12 €
# 47	13502-10F00-000 1350210F00000 1350210F00000	COVER ASSY	26,84 €
# 48	13480-10F00-000 13480-10F01-000 1348010F00000	DIAPHRAGM ASSY VL1500 DIAPHRAGM ASSY	20,99 €
# 49	09492-29002-000 0949229002000 0949229002000	JET, POWER AIR JET (145.0)	11,20 €
# 50	13387-08G00-000 1338708G00000 1338708G00000	SUPPORT HOLDER	5,86 €
# 51	13601-08G00-000 1360108G00000 1360108G00000	SCREW	3,97 €
# 52	13413-08G00-000 1341308G00000 1341308G00000	LEVER	19,17 €
# 53	13671-08G00-000 1367108G00000 1367108G00000	CLIP	6,10 €
# 54	13686-08G00-000 1368608G00000 1368608G00000	HOSE (5X8X25)	3,22 €
# 55	13685-48B00-000 1368548B00000 1368548B00000	(CA) NIPPLE NIPPLE	11,42 €
# 56	13686-08G10-000 1368608G10000 1368608G10000	HOSE (5X8X375)	7,08 €
# 57	13281-05A00-000 1328105A00000 1328105A00000	PLUG	7,12 €
# 58	09403-22403-000 0940322403000 0940322403000	CLAMP CLAMP, CARB OVERFLOW HOSE	3,32 €
# 59	09408-00033-000 0940800033000 0940800033000	CLIP, AIR VENT HOSE	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
