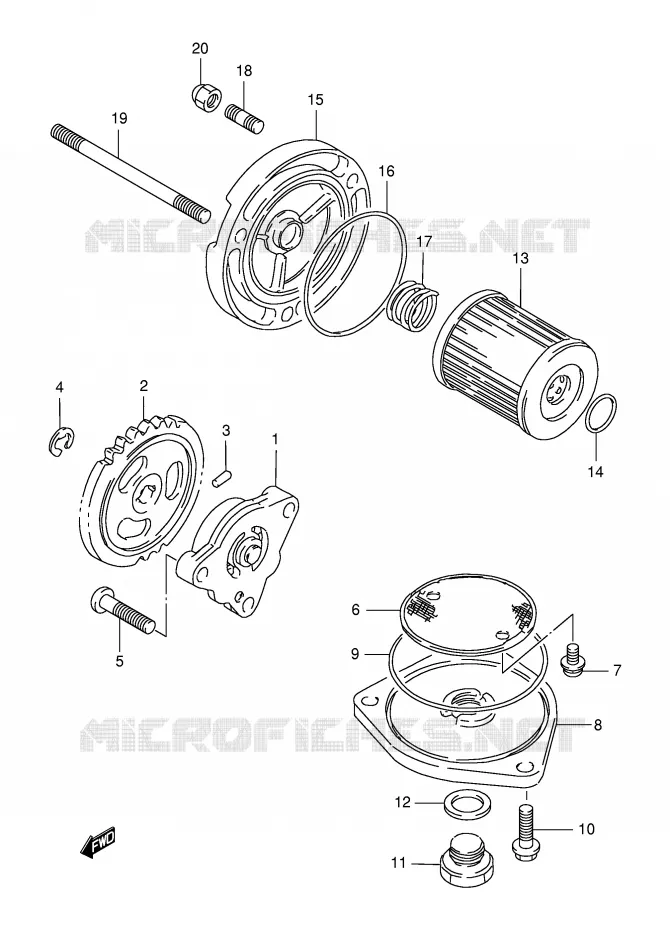

Onderdelendiagram

GELUIDDEMPER

OLIEPOMP VOOR SUZUKI DR 125 1994

KOPPELING

(1) 16400-42A01-000

POMPE A HUILE COMPL. DR125SF,H
PUMP ASSY, ENGINE OIL

(2) 16331-04B00-000

PIGNON
GEAR, OIL PUMP DRIVEN (NT:30)

(3) 09261-02008-000

BOULON 2.5X11.8
ROLLER

(4) 08332-1106B-000

E RING

(5) 02112-0625A-000

SCREW

(6) 16520-05202-000

CRIBLE D'HUILE
STRAINER

(7) 02112-7512A-000

BOLT

(8) 16523-05200-000

COUVERCLE CRIBLE D'HUILE
CAP, OIL STRAINER

(9) 09280-60005-000

JOINT TORIQUE (D: 2.4,ID:60.5)
O RING (D:2.4,ID:60.5)

(10) 01547-0620B-000

BOLT

(11) 09247-14002-000

PLUG

(11) 09247-14026-000

BOUCHON DE VIDANGE
PLUG

(12) 09168-14004-000

BAGUE DE JOINT 14.1X18X1.5MM
GASKET (14X19.2X2)

(12) 09168-14002-000

BAGUE DE JOINT 13.8X18.8X4.8MM
GASKET

(13) 16510-25C00-000

FILTRE D'HUILE
FILTER, OIL

(14) 09280-13004-000

JOINT TORIQUE D: 1.9, ID: 13
O RING (D:1.9,ID:13)

(15) 16512-42A20-000

CAP, OIL FILTER

(16) 09280-54001-000

JOINT TORIQUE (D: 2.4, ID:52.6
O RING (D:2.4,ID:52.6)

(17) 09440-18002-000

RESSORT
SPRING, OIL FILTER CAP

(18) 09108-06128-000

GOUJON
STUD BOLT

(19) 09108-06108-000

GOUJON 6MM
STUD BOLT (L:90)

(20) 08313-1006B-000

NUT

	Onderdeelnummer	Produkt	Aantal
# 1	16400-42A01-000 1640042A01000 1640042A01000	POMPE A HUILE COMPL. DR125SF, H PUMP ASSY, ENGINE OIL	106,99 €
# 2	16331-42A00-000 16331-04B00-000 1633142A00000	PIGNON GEAR, OIL PUMP DRIVEN (NT:30)	31,04 €
# 3	09261-02008-000 0926102008000 0926102008000	BOULON 2.5X11.8 ROLLER	1,73 €
# 4	08332-11063-000 08332-1106B-000 0833211063000	E RING	1,95 €
# 5	02112-06253-000 02112-0625A-000 0211206253000	SCREW	2,26 €
# 6	16520-05202-000 1652005202000 1652005202000	CRIBLE D'HUILE STRAINER	7,16 €
# 7	02112-75123-000 02112-7512A-000 0211275123000	BOLT	2,64 €
# 8	16523-05200-000 1652305200000 1652305200000	COUVERCLE CRIBLE D'HUILE CAP, OIL STRAINER	15,77 €
# 9	09280-60005-000 0928060005000 0928060005000	JOINT TORIQUE (D: 2.4, ID:60.5) O RING (D:2.4, ID:60.5)	3,50 €
# 10	01547-06203-000 01547-0620B-000 0154706203000	BOLT	3,22 €
# 11	09247-14001-000 09247-14002-000 0924714001000	PLUG	5,23 €
# 11	09247-14026-000 0924714026000 0924714026000	BOUCHON DE VIDANGE PLUG	4,24 €
# 12	09168-14002-000 0916814002000 0916814002000	BAGUE DE JOINT 13.8X18.8X4.8MM GASKET	2,64 €
# 12	09168-14004-000 0916814004000 0916814004000	BAGUE DE JOINT 14.1X18X1.5MM GASKET (14X19.2X2)	2,71 €
# 13	16510-25C00-000 1651025C00000 1651025C00000	FILTRE D'HUILE FILTER, OIL	12,08 €
# 14	09280-13004-000 0928013004000 0928013004000	JOINT TORIQUE D: 1.9, ID: 13 O RING (D:1.9, ID:13)	2,91 €
# 15	16512-42A20-000 1651242A20000 1651242A20000	CAP, OIL FILTER	23,40 €
# 16	09280-54001-000 0928054001000 0928054001000	JOINT TORIQUE (D: 2.4, ID:52.6 O RING (D:2.4, ID:52.6)	4,92 €
# 17	09440-18002-000 0944018002000 0944018002000	RESSORT SPRING, OIL FILTER CAP	1,46 €
# 18	01421-06128-000 09108-06128-000 0142106128000	GOUJON STUD BOLT	2,24 €
# 19	09108-06108-000 0910806108000 0910806108000	GOUJON 6MM STUD BOLT (L:90)	4,97 €
# 20	08313-10063-000 08313-1006B-000 0831310063000	NUT	3,13 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de OLIEPOMP van uw Suzuki DR 125 van DR. Laat het ons weten als u vragen heeft.
