ACHTERLICHT

BEDRADING VOOR SUZUKI DR 125 2002

SCHAKELAARS

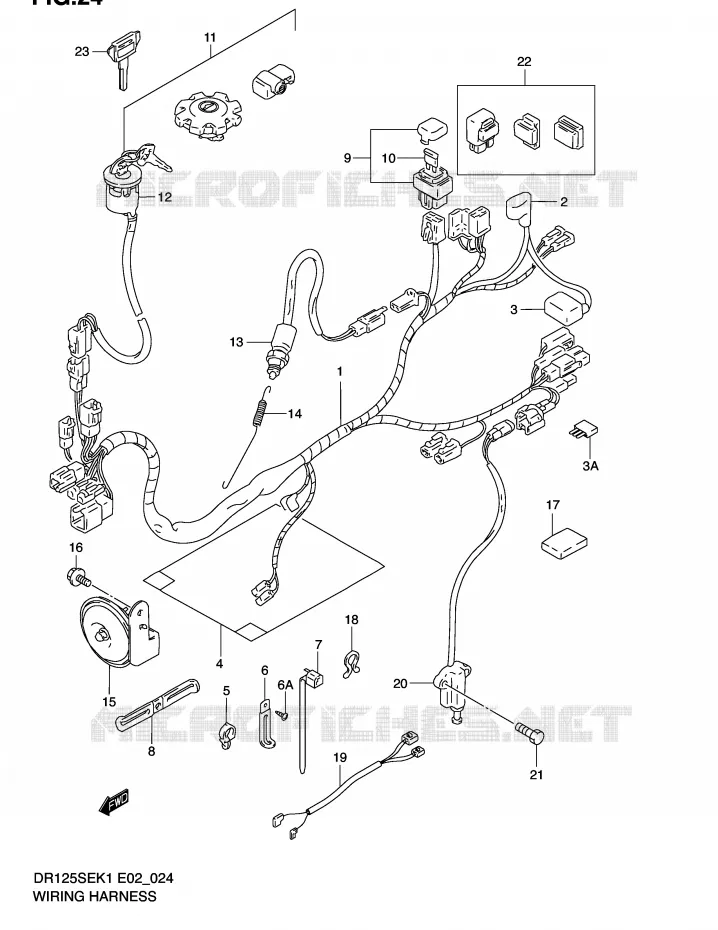

BEDRADING voor Suzuki DR 125 2002
1
(1)  36610-42AA1-000
FAISCEAU
HARNESS, WIRING
2
(2)  31861-10D00-000
CAPUCHON PROT.,RELAIS DEMARR.
CAP, STARTER RELAY
3
(3)  33624-10D00-000
CAP,BATTERY DLUS
CAP, BATTERY (+)
4
(4)  36618-15D21-000
COVER,WIRING HARNESS
COVER, WIRE HARNESS
5
(5)  09403-12404-000
CLAMP
6
(6)  09404-06036-000
CLAMP (L80 T:1.0)
CLAMP (L:95)
(6)  09404-06039-000
CLAMP
CLAMP (L:80)
7
(7)  09407-25401-000
GUIDE DE CABLE L=235
CLAMP (L:235)
(7)  09407-25402-000
GUIDE DE CABLE
CLAMP (L:248)
(7)  09407-14403-000
GUIDE DE CABLE L=125
CLAMP (L:125)
(7)  09407-18402-000
GUIDE DE CABLE L:185
CLAMP (L:165)
8
(8)  36651-05301-000
COLLIER
CLAMP, STARTER MOTOR REED
9
(9)  36740-24B01-000
FUSIBLE COMPLET
BOX ASSY, FUSE
10
(10)  09481-20101-000
FUSIBLE 20A
FUSE (20A)
11
(11)  37000-44841-000
37000-44841-000
LOCK SET
12
(12)  37110-44A20-000
SWITCH ASSY, IGNITION
13
(13)  37740-45D00-000
SWITCH ASSY STOP LAM
SWITCH ASSY, STOP LAMP
14
(14)  09443-06064-000
SPRING
15
(15)  38500-44B00-000
HORN
HORN ASSY
16
(16)  01550-0612B-000
BOLT
17
(17)  36920-14D00-000
PLAQUETTE EN CAOUTCHOUC
PROTECTOR, WIRE HARNESS
18
(18)  09408-00012-000
SUPPORT DE CABLE D: 11.5
CLIP
19
(19)  36853-26F00-000
WIRE, CARB HEATER
20
(20)  37840-44X51-000
SWITCH ASSY, SIDE STAND
21
(21)  01550-0620B-000
BOLT
SCREW
22
(22)  38740-24X50-000
RELAIS,BEQU.LAT./POMPE A ESS.
RELAY, SIDE STAND
23
(23)  37146-03A00-000
CLEF DE CONTACT BRUTE TYP C
KEY, BLANK TYPE C
(23)  37146-03A10-000
CLEF DE CONTACT BRUTE TYP D
KEY, BLANK TYPE D
(23)  37146-03A20-000
CLEF DE CONTACT BRUTE TYP E
KEY, BLANK TYPE E
(23)  37146-03A30-000
CLEF DE CONTACT BRUTE TYP F
KEY, BLANK TYPE F
3A
(3A)  36611-38A10-000
DIODE
6A
(6A)  03541-0410A-000
SCREW
SCREW REAR TURN
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

36610-42AA1-000
3661042AA1000

3661042AA1000
FAISCEAU
HARNESS, WIRING
# 2

31861-10D00-000
3186110D00000

3186110D00000
CAPUCHON PROT., RELAIS DEMARR.
CAP, STARTER RELAY
# 3

33624-10D00-000
3362410D00000

3362410D00000
CAP, BATTERY DLUS
CAP, BATTERY (+)
# 3A

36611-38A00-000

36611-38A10-000
 3661138A00000
DIODE
# 4

36618-15D20-000

36618-15D21-000
 3661815D20000
COVER, WIRING HARNESS
COVER, WIRE HARNESS
# 5

09403-12404-000
0940312404000

0940312404000
CLAMP
# 6

09404-06432-000

09404-06039-000
 0940406432000
CLAMP
CLAMP (L:80)
# 6

09404-06434-000

09404-06036-000
 0940406434000
CLAMP (L80 T:1.0)
CLAMP (L:95)
# 6A

03541-04103-000

0354104103000
SCREW
SCREW REAR TURN
Niet beschikbaar
# 7

09407-14403-000
0940714403000

0940714403000
GUIDE DE CABLE L=125
CLAMP (L:125)
# 7

09407-18402-000
0940718402000

0940718402000
GUIDE DE CABLE L:185
CLAMP (L:165)
# 7

09407-25401-000
0940725401000

0940725401000
GUIDE DE CABLE L=235
CLAMP (L:235)
# 7

09407-25402-000
0940725402000

0940725402000
GUIDE DE CABLE
CLAMP (L:248)
# 8

36651-05301-000
3665105301000

3665105301000
COLLIER
CLAMP, STARTER MOTOR REED
# 9

36740-24B01-000
3674024B01000

3674024B01000
FUSIBLE COMPLET
BOX ASSY, FUSE
# 10

09481-20101-000
0948120101000

0948120101000
FUSIBLE 20A
FUSE (20A)
# 11

37000-44840-000

3700044840000
37000-44841-000
LOCK SET
Niet beschikbaar
# 12

37110-44A20-000
3711044A20000

3711044A20000
SWITCH ASSY, IGNITION
# 13

37740-31D00-000

37740-45D00-000
 3774031D00000
SWITCH ASSY STOP LAM
SWITCH ASSY, STOP LAMP
# 14

09443-06064-000
0944306064000

0944306064000
SPRING
# 15

38500-44B00-000
3850044B00000

3850044B00000
HORN
HORN ASSY
# 16

01550-06123-000

01550-0612B-000
 0155006123000
BOLT
# 17

36920-14D00-000
3692014D00000

3692014D00000
PLAQUETTE EN CAOUTCHOUC
PROTECTOR, WIRE HARNESS
# 18

09408-00012-000
0940800012000

0940800012000
SUPPORT DE CABLE D: 11.5
CLIP
# 19

36853-26F00-000
3685326F00000

3685326F00000
WIRE, CARB HEATER
# 20

37840-44X50-000

37840-44X51-000
 3784044X50000
SWITCH ASSY, SIDE STAND
# 21

01550-06203-000

01550-0620B-000
 0155006203000
BOLT
SCREW
# 22

38740-24X50-000
3874024X50000

3874024X50000
RELAIS, BEQU.LAT./POMPE A ESS.
RELAY, SIDE STAND
# 23

37146-03A00-000
3714603A00000

3714603A00000
CLEF DE CONTACT BRUTE TYP C
KEY, BLANK TYPE C
# 23

37146-03A10-000
3714603A10000

3714603A10000
CLEF DE CONTACT BRUTE TYP D
KEY, BLANK TYPE D
# 23

37146-03A20-000
3714603A20000

3714603A20000
CLEF DE CONTACT BRUTE TYP E
KEY, BLANK TYPE E
# 23

37146-03A30-000
3714603A30000

3714603A30000
CLEF DE CONTACT BRUTE TYP F
KEY, BLANK TYPE F
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de BEDRADING van uw Suzuki DR 125 van DR. Laat het ons weten als u vragen heeft.

Originele onderdelen voor Suzuki 125 DR 2002

KUIPDEEL/FRAME ELEKTRISCHE INFORMATIE MOTOR/TRANSMISSIE OPTIES OPHANGING / WIELEN / REM VERING/REM/WIEL

Suzuki 125 DR 2002

125 DR 2002 DR125SEK2(E2)
125 DR 2002 DR125SEK2(E2)

DR 125

Suzuki DR

Cilinderinhoud: 125 cc
Jaar: 2002
Model code DR125SEK2(E2)
Drapeau EUROPE
Europe
