CILINDERKOP VOOR SUZUKI MARAUDER 125 2011

CILINDER

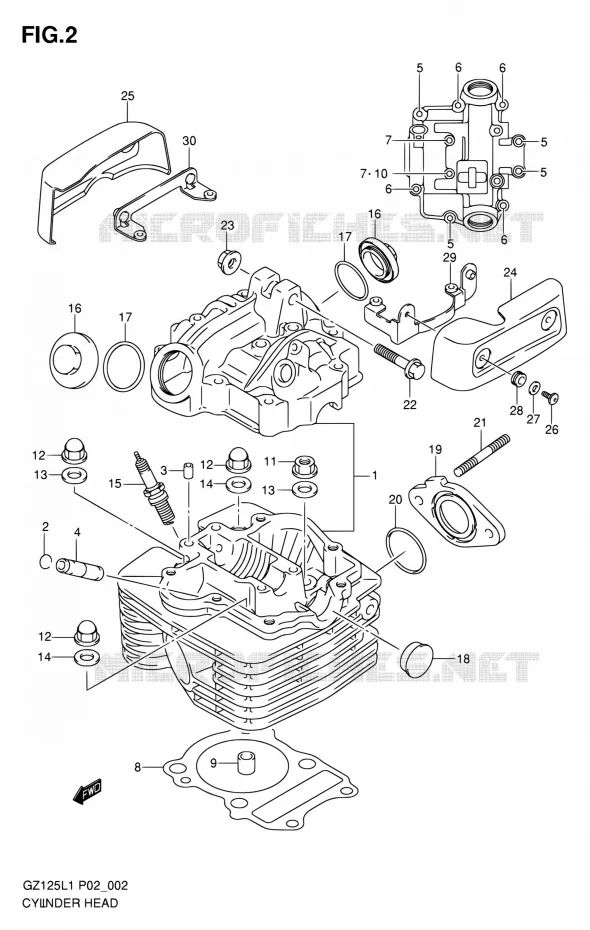

CILINDERKOP voor Suzuki MARAUDER 125 2011

(1)  11100-13G10-000
CULASSE
HEAD ASSY, CYLINDER

(2)  09381-10004-000
CIRCLIP
.RING, VALVE GUIDE

(3)  09206-08001-000
DOUILLE 6.2X8X11
.PIN

(4)  11115-12F70-000
GUIDE, VALVE RV125
GUIDE, VALVE (OS:0.3)

(5)  01550-0635A-000
BOLT

(5)  01550-0635A-000
BOLT

(5)  01550-0635A-000
BOLT

(5)  01550-0635A-000
BOLT

(6)  01550-0640A-000
BOLT

(6)  01550-0640A-000
BOLT

(6)  01550-0640A-000
BOLT

(6)  01550-0640A-000
BOLT

(7)  01550-0660A-000
BOLT (6X60)
BOLT

(7)  01550-0660A-000
BOLT (6X60)
BOLT

(8)  11141-13G00-000
JOINT DE CULASSE
GASKET, CYLINDER HEAD

(9)  04211-11169-000
DOUILLE L:16
PIN, CYLINDER HEAD

(10)  09168-06023-000
BAGUE DE JOINT 5.8X13X1.2
WASHER

(11)  08316-1008A-000
NUT

(12)  09159-08074-000
ECROU 8MM
NUT

(12)  09159-08074-000
ECROU 8MM
NUT

(12)  09159-08074-000
ECROU 8MM
NUT

(12)  09159-08074-000
ECROU 8MM
NUT
ECROU 8MM

(12)  09159-08074-000
ECROU 8MM
NUT
ECROU 8MM

(12)  09159-08074-000
ECROU 8MM
NUT
ECROU 8MM

(13)  09160-08039-000
RONDELLE 8.5X19X2.3
WASHER

(13)  09160-08039-000
RONDELLE 8.5X19X2.3
WASHER

(14)  09168-08021-000
BAGUE DE JOINT 8.5X17X2.3
GASKET (8.5X17X2.3)

(14)  09168-08021-000
BAGUE DE JOINT 8.5X17X2.3
GASKET (8.5X17X2.3)

(15)  09482-00458-000
SPARK PLUG (NGK, CR9E)
(15)  09482-00459-000
--> 09482-00458
SPARK PLUG (DENSO, U27ESR-N)
(15)  09482-00515-000
--> 09482-00516
SPARK PLUG (DENSO, U22ESR-N)
(15)  09482-00516-000
SPARK PLUG (NGK, CR7E)

(16)  11175-18920-000
COUVERCLE
CAP, INSPECTION

(16)  11175-18920-000
COUVERCLE
CAP, INSPECTION

(17)  09280-30001-000
JOINT TORIQUE 29.5X3
O RING (D:3.0, ID:29.5)

(17)  09280-30001-000
JOINT TORIQUE 29.5X3
O RING (D:3.0, ID:29.5)

(18)  09241-22002-000
COUVERCLE CAOUTCHOUC
PLUG, HEAD

(19)  13128-13G00-000
INSULATOR, THROTTLE BODY

(20)  09280-32006-000
JOINT TORIQUE D: 2.4, ID: 31.7
.O RING (D:2.4, ID:31.7)

(21)  01421-0620B-000
STUD BOLT
BOLT

(22)  01550-08507-000
VIS 8X50MM
BOLT (8X50)

(23)  08319-3108A-000
NUT

(24)  11171-12F00-000
CAP,CYL HEAD COVER L
CAP, CYLINDER HEAD COVER LH

(25)  11172-12F00-000
CAP,CYL HEAD COVER R
CAP, CYLINDER HEAD COVER RH

(26)  11178-12F10-000
BOLT, HEAD COVER CAP

(27)  09160-06134-000
WASHER
WASHER (6.5X24X1.6)

(28)  09320-13015-000
SILENTBLOC
CUSHION

(29)  11179-12F02-000
LH BRACKET
BRACKET, HEAD CAP LH

(30)  11179-12F11-000
RH BRACKET
BRACKET, HEAD CAP RH
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

11100-13G10-000
1110013G10000

1110013G10000
CULASSE
HEAD ASSY, CYLINDER
# 2

09381-10004-000
0938110004000

0938110004000
CIRCLIP
.RING, VALVE GUIDE
# 3

09206-08001-000
0920608001000

0920608001000
DOUILLE 6.2X8X11
.PIN
# 4

11115-12F70-000
1111512F70000

1111512F70000
GUIDE, VALVE RV125
GUIDE, VALVE (OS:0.3)
# 5

01550-0635A-000
015500635A000

015500635A000
BOLT
# 6

01550-0640A-000
015500640A000

015500640A000
BOLT
# 7

01550-0660A-000
015500660A000

015500660A000
BOLT (6X60)
BOLT
# 8

11141-13G00-000
1114113G00000

1114113G00000
JOINT DE CULASSE
GASKET, CYLINDER HEAD
# 9

04211-11169-000
0421111169000

0421111169000
DOUILLE L:16
PIN, CYLINDER HEAD
# 10

09168-06023-000
0916806023000

0916806023000
BAGUE DE JOINT 5.8X13X1.2
WASHER
# 11

08316-1008A-000
083161008A000

083161008A000
NUT
# 12

09159-08049-000

09159-08074-000
 0915908049000
ECROU 8MM
NUT
# 13

09160-08039-000
0916008039000

0916008039000
RONDELLE 8.5X19X2.3
WASHER
# 14

09168-08021-000
0916808021000

0916808021000
BAGUE DE JOINT 8.5X17X2.3
GASKET (8.5X17X2.3)
# 15

09482-00458-000
0948200458000

0948200458000
SPARK PLUG (NGK, CR9E)
Niet beschikbaar
# 15

09482-00459-000
0948200459000

0948200459000
--> 09482-00458
SPARK PLUG (DENSO, U27ESR-N)
Niet beschikbaar
# 15

09482-00515-000
0948200515000

0948200515000
--> 09482-00516
SPARK PLUG (DENSO, U22ESR-N)
Niet beschikbaar
# 15

09482-00516-000
0948200516000

0948200516000
SPARK PLUG (NGK, CR7E)
Niet beschikbaar
# 16

11175-18900-000

11175-18920-000
 1117518900000
COUVERCLE
CAP, INSPECTION
# 17

09280-30001-000
0928030001000

0928030001000
JOINT TORIQUE 29.5X3
O RING (D:3.0, ID:29.5)
# 18

09241-22002-000
0924122002000

0924122002000
COUVERCLE CAOUTCHOUC
PLUG, HEAD
# 19

13128-13G00-000
1312813G00000

1312813G00000
INSULATOR, THROTTLE BODY
# 20

09280-32006-000
0928032006000

0928032006000
JOINT TORIQUE D: 2.4, ID: 31.7
.O RING (D:2.4, ID:31.7)
Niet beschikbaar
# 21

01421-0620C-000

01421-0620B-000
 014210620C000
STUD BOLT
BOLT
# 22

09103-08081-000

01550-08507-000
 0910308081000
VIS 8X50MM
BOLT (8X50)
# 23

08319-3108A-000
083193108A000

083193108A000
NUT
# 24

11171-12F00-000
1117112F00000

1117112F00000
CAP, CYL HEAD COVER L
CAP, CYLINDER HEAD COVER LH
# 25

11172-12F00-000
1117212F00000

1117212F00000
CAP, CYL HEAD COVER R
CAP, CYLINDER HEAD COVER RH
# 26

11178-12F10-000
1117812F10000

1117812F10000
BOLT, HEAD COVER CAP
# 27

09160-06134-000
0916006134000

0916006134000
WASHER
WASHER (6.5X24X1.6)
# 28

09320-13015-000
0932013015000

0932013015000
SILENTBLOC
CUSHION
# 29

11179-12F02-000
1117912F02000

1117912F02000
LH BRACKET
BRACKET, HEAD CAP LH
# 30

11179-12F11-000
1117912F11000

1117912F11000
RH BRACKET
BRACKET, HEAD CAP RH
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
Bestel vandaag nog uw reserveonderdelen en ontvang ze direct thuis!

Originele onderdelen voor Suzuki 125 MARAUDER 2011
