SWINGARM (MODELE Z) REFER TO FIG.61 (K-3) FOR MODEL L/N/R

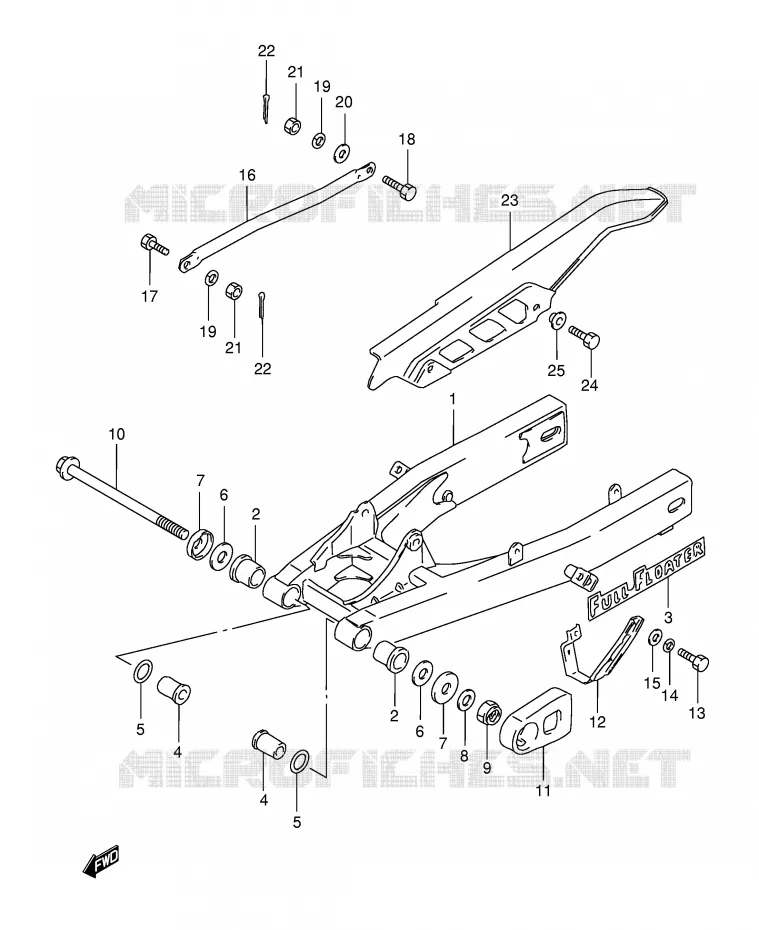

SWINGARM (MODELE L / N / R) VOOR SUZUKI TS-ER 125 1992

ACHTER SCHOKDEMPER (MODELE Z) REFER TO FIG.63 (K-5) FOR MODEL L/N/R

(1) 61000-48710-08C

SWINGING ARM ASSY, REAR (GOLD)

(1) 61000-48711-08C

SWINGING ARM ASSY, REAR (GOLD)

(1) 61000-48711-13L

SWINGING ARM ASSY, REAR (SILVER)

(1) 61100-48710-000

SWINGING ARM, REAR

(2) 61261-05301-000

DOUILLE BRAS OSCILLANT
BUSH

(2) 61261-05301-000

DOUILLE BRAS OSCILLANT
BUSH

(3) 68381-20400-64D

EMBLEME 'FULL FLOATER'
DISCONTINUED

(4) 61251-05300-000

DOUILLE BRAS OSCILLANT
SPACER

(4) 61251-05300-000

DOUILLE BRAS OSCILLANT
SPACER

(5) 09286-20001-000

SIMMER
OIL SEAL

(5) 09286-20001-000

SIMMER
OIL SEAL

(6) 08211-14341-000

RONDELLE DE SURETE
WASHER

(6) 08211-14341-000

RONDELLE DE SURETE
WASHER

(7) 61262-45002-000

COUVERCLE
COVER

(7) 61262-45002-000

COUVERCLE
COVER

(8) 08322-01147-000

WASHER

(9) 08319-2114A-000

NUT

(10) 61211-05302-000

SHAFT,REAR SWINGINGARM,PIVOT
SHAFT, PIVOT

(11) 61273-05202-000

BUFFER,CHAIN TOUCH DEFENCE
BUFFER, CHAIN TOUCH DEFENSE

(12) 61341-48504-000

GUIDE DE CHAINE
GUIDE, CHAIN

(13) 01580-0816A-000

BOLT

(13) 01500-08127-000

BOLT

(14) 08321-01087-000

BAGUE DE RESSORT 8MM
LOCK WASHER

(15) 08322-01087-000

RONDELLE 8MM
WASHER

(16) 64311-48700-13L

TRINGLE SUPPORT DE FREIN
DISCONTINUED

(16) 64311-48700-000

TORQUE LINK, REAR

(17) 09111-08015-000

VIS
BOLT, FRONT

(18) 09111-08013-000

VIS 8X26.5
BOLT, REAR

(19) 08321-01087-000

BAGUE DE RESSORT 8MM
LOCK WASHER

(19) 08321-01087-000

BAGUE DE RESSORT 8MM
LOCK WASHER

(20) 08322-01087-000

RONDELLE 8MM
WASHER, REAR

(21) 09140-08008-000

ECROU 8MM
NUT

(21) 09140-08008-000

ECROU 8MM
NUT

(22) 04111-2020A-000

COTTER PIN. ROD END
COTTER PIN

(22) 04111-2020A-000

COTTER PIN. ROD END
COTTER PIN

(22) 04111-2020A-000

COTTER PIN. ROD END
COTTER PIN
COTTER PIN. ROD END

(22) 04111-2020A-000

COTTER PIN. ROD END
COTTER PIN
COTTER PIN. ROD END

(23) 61311-01A03-000

GARDE-CHAINE TS125X/DR650SE
CASE, CHAIN

(24) 01550-0610B-000

BOLT. RH
BOLT

(25) 09169-06026-000

TOLE DE SURETE
WASHER

	Onderdeelnummer	Produkt	Aantal
# 1	61000-48710-08C 610004871008C 610004871008C	SWINGING ARM ASSY, REAR (GOLD)	Niet beschikbaar	0,00 €
# 1	61000-48711-08C 610004871108C 610004871108C	SWINGING ARM ASSY, REAR (GOLD)	Niet beschikbaar	0,00 €
# 1	61000-48711-13L 610004871113L 610004871113L	SWINGING ARM ASSY, REAR (SILVER)	Niet beschikbaar	0,00 €
# 1	61100-48710-000 6110048710000 6110048710000	SWINGING ARM, REAR	Niet beschikbaar	0,00 €
# 2	61261-05301-000 6126105301000 6126105301000	DOUILLE BRAS OSCILLANT BUSH	13,01 €
# 3	68381-20400-64D 683812040064D 683812040064D	EMBLEME 'FULL FLOATER' DISCONTINUED	Niet beschikbaar	0,00 €
# 4	61251-05300-000 6125105300000 6125105300000	DOUILLE BRAS OSCILLANT SPACER	13,65 €
# 5	09286-20001-000 0928620001000 0928620001000	SIMMER OIL SEAL	3,95 €
# 6	08211-14341-000 0821114341000 0821114341000	RONDELLE DE SURETE WASHER	3,22 €
# 7	61262-45002-000 6126245002000 6126245002000	COUVERCLE COVER	6,45 €
# 8	08322-01147-000 0832201147000 0832201147000	WASHER	2,46 €
# 9	08319-21148-000 08319-2114A-000 0831921148000	NUT	5,30 €
# 10	61211-05302-000 6121105302000 6121105302000	SHAFT, REAR SWINGINGARM, PIVOT SHAFT, PIVOT	15,65 €
# 11	61273-05201-000 61273-05202-000 6127305201000	BUFFER, CHAIN TOUCH DEFENCE BUFFER, CHAIN TOUCH DEFENSE	13,65 €
# 12	61341-48504-000 6134148504000 6134148504000	GUIDE DE CHAINE GUIDE, CHAIN	12,99 €
# 13	01500-08127-000 0150008127000 0150008127000	BOLT	2,82 €
# 13	01580-08163-000 01580-0816A-000 0158008163000	BOLT	3,26 €
# 14	08321-01087-000 0832101087000 0832101087000	BAGUE DE RESSORT 8MM LOCK WASHER	2,40 €
# 15	08322-01087-000 0832201087000 0832201087000	RONDELLE 8MM WASHER	2,42 €
# 16	64311-48700-08C 64311-48700-13L 643114870008C	TRINGLE SUPPORT DE FREIN DISCONTINUED	15,32 €
# 16	64311-48700-000 6431148700000 6431148700000	TORQUE LINK, REAR	Niet beschikbaar	0,00 €
# 17	09111-08015-000 0911108015000 0911108015000	VIS BOLT, FRONT	3,48 €
# 18	09111-08013-000 0911108013000 0911108013000	VIS 8X26.5 BOLT, REAR	3,42 €
# 19	08321-01087-000 0832101087000 0832101087000	BAGUE DE RESSORT 8MM LOCK WASHER	2,40 €
# 20	08322-01087-000 0832201087000 0832201087000	RONDELLE 8MM WASHER, REAR	2,42 €
# 21	09140-08008-000 0914008008000 0914008008000	ECROU 8MM NUT	1,75 €
# 22	04111-20208-000 04111-2020A-000 0411120208000	COTTER PIN. ROD END COTTER PIN	1,60 €
# 23	61311-01A03-000 6131101A03000 6131101A03000	GARDE-CHAINE TS125X/DR650SE CASE, CHAIN	42,21 €
# 24	01550-06103-000 01550-0610B-000 0155006103000	BOLT. RH BOLT	3,15 €
# 25	09169-06026-000 0916906026000 0916906026000	TOLE DE SURETE WASHER	2,22 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
