Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

ACHTER KUIP (MODELE P / R)

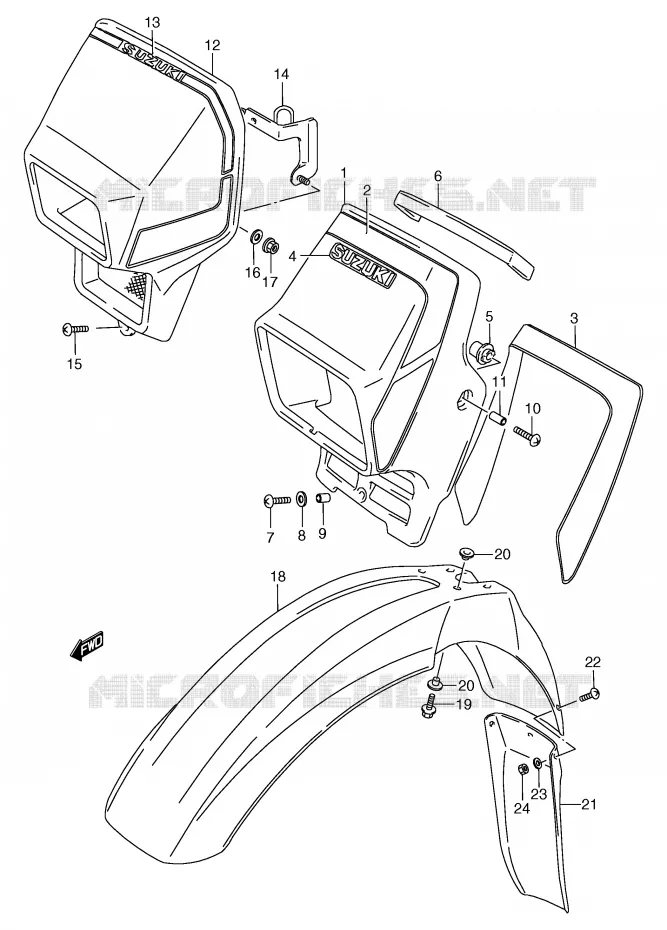

KUIPJE (MODELE K) VOOR SUZUKI TS-R 125 1992

KUIPJE (MODELE L) REFER TO FIG.38B(F-13) FOR MODEL M/N/P/R

(1) 51810-01A10-30H

CARCASSE DE PHARE TS125R BLANC
COVER, HEADLAMP (WHITE)

(1) 51810-01A10-14C

CARCASSE DE PHARE TS125R ROUGE
COVER, HEADLAMP (RED)

(1) 51810-01A10-25Y

CARCASSE DE PHARE TS125R JAUNE
COVER, HEADLAMP (YELLOW)

(2) 68725-03D00-3LV

DECAL TETE DE F. TS125RK JAUNE
TAPE, HEADLAMP COVER

(2) 68725-03D00-3LZ

DECAL TETE DE F. TS125RK BLANC
TAPE, HEADLAMP COVER

(3) 68725-03D20-0MR

TAPE, HEADLAMP COVER

(4) 68721-03D00-7AG

EMBLEM

(4) 68721-03D00-8YM

EMBLEME 'SUZUKI' BLANC/NOIR
EMBLEM

(4) 68721-03D00-9SG

EMBLEME 'SUZUKI' BLEU/JAUNE
EMBLEM

(5) 51821-01A00-000

DOUILLE
SPACER

(6) 51827-01A00-000

CAOUTCHOUC
CUSHION

(7) 02142-05207-000

VIS 5X20
SCREW, FRONT

(8) 09160-05048-000

WASHER,5.5X14X1.20
WASHER

(9) 09180-06249-000

SPACER,6.1X8X12
SPACER

(10) 09125-06055-000

VIS 6X25
SCREW (6X25)

(11) 09180-06249-000

SPACER,6.1X8X12
SPACER, SIDE

(12) 51810-03D00-25Y

CUVELAGE DE PHARE
COVER, HEADLAMP (YELLOW)

(12) 51810-03D00-30H

HEAD LAMP COVER
COVER, HEADLAMP (WHITE)

(13) 68725-03D10-3LV

TAPE, HEADLAMP COVER

(13) 68725-03D10-3PZ

TAPE, HEADLAMP COVER

(14) 51850-03D00-000

BRACKET, HEADLAMP COVER

(15) 09139-06062-000

VIS 6MM
SCREW

(16) 09169-06011-000

TOLE DE SURETE
WASHER

(17) 08319-31067-000

ECROU 6MM CHROMEE
NUT, CENTER

(18) 53111-27C22-30H

FENDER, FRONT (WHITE)

(18) 53111-27C20-14C

GARDE BOUE
FENDER, FRONT (RED)

(18) 53111-27C22-25Y

FRONT FENDER
FENDER, FRONT (YELLOW)

(18) 53111-27C30-14C

53111-27C30-14C
FENDER, FRONT (RED)

(18) 53111-27C30-25Y

FENDER, FRONT (YELLOW)

(18) 53111-27C30-30H

FENDER, FRONT (WHITE)

(19) 01550-06167-000

BOLT

(20) 09169-06053-000

WASHER

(20) 09169-06053-000

WASHER

(21) 53311-03D00-000

MUD FLAP, FRONT FENDER

(22) 09125-05042-000

--> 02142-0510A
SCREW

(23) 09160-05037-000

RONDELLE 5.5X16X1.2
WASHER

(24) 08310-0005B-000

NUT
NUT 5MM

	Onderdeelnummer	Produkt	Aantal
# 1	51810-01A10-14C 5181001A1014C 5181001A1014C	CARCASSE DE PHARE TS125R ROUGE COVER, HEADLAMP (RED)	81,27 €
# 1	51810-01A10-30H 5181001A1030H 5181001A1030H	CARCASSE DE PHARE TS125R BLANC COVER, HEADLAMP (WHITE)	85,68 €
# 1	51810-01A10-25Y 5181001A1025Y 5181001A1025Y	CARCASSE DE PHARE TS125R JAUNE COVER, HEADLAMP (YELLOW)	Niet beschikbaar	0,00 €
# 2	68725-03D00-3LV 6872503D003LV 6872503D003LV	DECAL TETE DE F. TS125RK JAUNE TAPE, HEADLAMP COVER	Niet beschikbaar	0,00 €
# 2	68725-03D00-3LZ 6872503D003LZ 6872503D003LZ	DECAL TETE DE F. TS125RK BLANC TAPE, HEADLAMP COVER	Niet beschikbaar	0,00 €
# 3	68725-03D20-0MR 6872503D200MR 6872503D200MR	TAPE, HEADLAMP COVER	Niet beschikbaar	0,00 €
# 4	68721-03D00-7AG 6872103D007AG 6872103D007AG	EMBLEM	Niet beschikbaar	0,00 €
# 4	68721-03D00-8YM 6872103D008YM 6872103D008YM	EMBLEME 'SUZUKI' BLANC/NOIR EMBLEM	Niet beschikbaar	0,00 €
# 4	68721-03D00-9SG 6872103D009SG 6872103D009SG	EMBLEME 'SUZUKI' BLEU/JAUNE EMBLEM	Niet beschikbaar	0,00 €
# 5	51821-01A00-000 5182101A00000 5182101A00000	DOUILLE SPACER	6,24 €
# 6	51827-01A00-000 5182701A00000 5182701A00000	CAOUTCHOUC CUSHION	8,52 €
# 7	02142-05207-000 0214205207000 0214205207000	VIS 5X20 SCREW, FRONT	1,84 €
# 8	09160-05036-000 09160-05048-000 0916005036000	WASHER, 5.5X14X1.20 WASHER	1,89 €
# 9	09180-06035-000 09180-06249-000 0918006035000	SPACER, 6.1X8X12 SPACER	2,29 €
# 10	09125-06038-000 09125-06055-000 0912506038000	VIS 6X25 SCREW (6X25)	3,48 €
# 11	09180-06040-000 09180-06249-000 0918006040000	SPACER, 6.1X8X12 SPACER, SIDE	2,29 €
# 12	51810-03D00-25Y 5181003D0025Y 5181003D0025Y	CUVELAGE DE PHARE COVER, HEADLAMP (YELLOW)	Niet beschikbaar	0,00 €
# 12	51810-03D00-30H 5181003D0030H 5181003D0030H	HEAD LAMP COVER COVER, HEADLAMP (WHITE)	Niet beschikbaar	0,00 €
# 13	68725-03D10-3LV 6872503D103LV 6872503D103LV	TAPE, HEADLAMP COVER	Niet beschikbaar	0,00 €
# 13	68725-03D10-3PZ 6872503D103PZ 6872503D103PZ	TAPE, HEADLAMP COVER	Niet beschikbaar	0,00 €
# 14	51850-03D00-000 5185003D00000 5185003D00000	BRACKET, HEADLAMP COVER	Niet beschikbaar	0,00 €
# 15	09139-06023-000 09139-06062-000 0913906023000	VIS 6MM SCREW	2,57 €
# 16	09169-06011-000 0916906011000 0916906011000	TOLE DE SURETE WASHER	6,41 €
# 17	08316-16068-000 08319-31067-000 0831616068000	ECROU 6MM CHROMEE NUT, CENTER	2,53 €
# 18	53111-27C20-30H 53111-27C22-30H 5311127C2030H	FENDER, FRONT (WHITE)	109,92 €
# 18	53111-27C20-14C 5311127C2014C 5311127C2014C	GARDE BOUE FENDER, FRONT (RED)	Niet beschikbaar	0,00 €
# 18	53111-27C20-25Y 5311127C2025Y	FRONT FENDER FENDER, FRONT (YELLOW)	Niet beschikbaar	0,00 €
# 18	53111-27C30-14C 5311127C3014C 5311127C3014C	53111-27C30-14C FENDER, FRONT (RED)	Niet beschikbaar	0,00 €
# 18	53111-27C30-25Y 5311127C3025Y 5311127C3025Y	FENDER, FRONT (YELLOW)	Niet beschikbaar	0,00 €
# 18	53111-27C30-30H 5311127C3030H 5311127C3030H	FENDER, FRONT (WHITE)	Niet beschikbaar	0,00 €
# 19	01517-06167-000 01550-06167-000 0151706167000	BOLT	2,17 €
# 20	09169-06053-000 0916906053000 0916906053000	WASHER	2,22 €
# 21	53311-03D00-000 5331103D00000 5331103D00000	MUD FLAP, FRONT FENDER	Niet beschikbaar	0,00 €
# 22	09125-05042-000 0912505042000 0912505042000	--> 02142-0510A SCREW	Niet beschikbaar	0,00 €
# 23	09160-05016-000 09160-05037-000 0916005016000	RONDELLE 5.5X16X1.2 WASHER	2,04 €
# 24	08310-22056-000 08310-0005B-000 0831022056000	NUT NUT 5MM	3,13 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de KUIPJE (MODELE K) van uw Suzuki van TS-R. Laat het ons weten als u vragen heeft.
