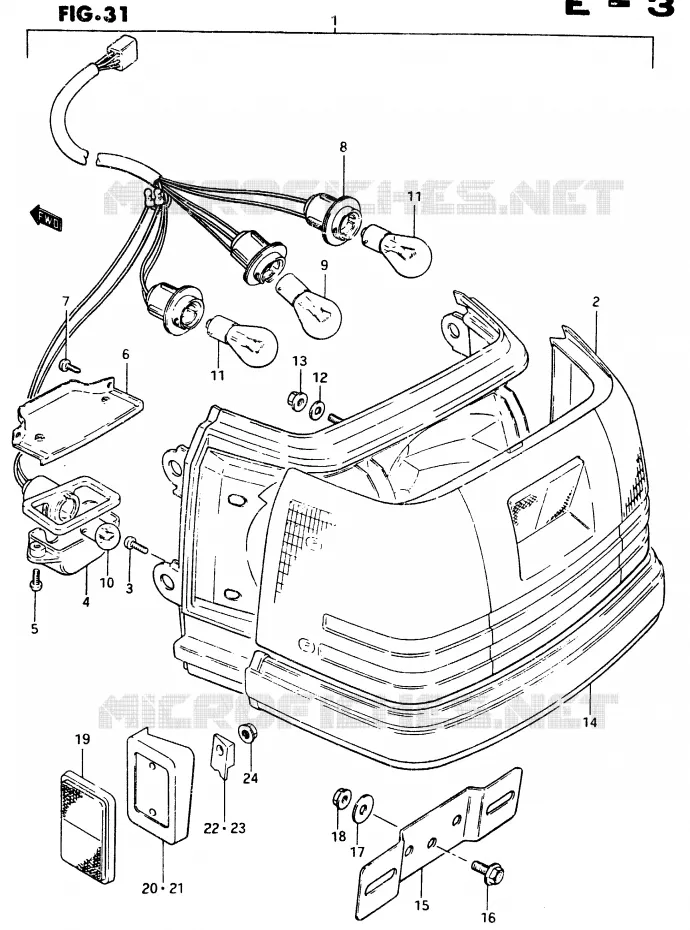

ACHTERLICHT FIG.31 (E-3) : E2, E4, E17, E39

ACHTERLICHT (E2, E4, E17, E39) VOOR SUZUKI CS 125 1983

ACHTERLICHT (E15, E18, E21, E22, E25, E26)

(1) 35710-01421-000

LAMP ASSY,REAR COMBI
LAMP ASSY, REAR COMBINATION

(2) 35712-01421-000

CABOCHON
LENS

(3) 03511-0412A-000

SCREW

(4) 35912-01400-000

VERRE
LENS, LICENCE

(5) 02112-0416A-000

.SCREW

(6) 35916-01400-000

BASE

(7) 03141-0412A-000

SCREW
DISCONTINUED

(8) 35718-01400-000

SOCKET

(9) 09471-12046-000

BULB

(10) 09471-12140-000

BULB,12V5W,BF150-40160A
..BULB (12V,5W)

(11) 09471-12045-000

BULB
BULB (12V,21W)

(12) 08322-0106A-000

WASHER

(13) 08316-10067-000

ECROU 6MM
REFLEX REFLECTOR, REAR SIDE

(14) 35795-01400-000

BANDE PROTECTION
PROTECTOR

(15) 35927-44110-000

SUPPORT DE PLAQUE POLICE
BRACKET, PLATE LICENSE

(16) 01550-06207-000

VIS 6X20MM, 6-PANS
BOLT, BRACKET REAR

(17) 09160-06077-000

RONDELLE 6.5X20X1.2
WASHER (6.5X20X1.2)

(18) 08316-10067-000

ECROU 6MM
REFLEX REFLECTOR, REAR SIDE

(19) 35950-01400-000

REFLEX REFLECTOR, REAR SIDE

(20) 35977-01400-000

SPACER, RH

(21) 35978-01400-000

SPACER, LH

(22) 35997-01400-000

INNER SPACER, RH

(23) 35998-01400-000

INNER SPACER, LH

(24) 08316-1005B-000

NUT

	Onderdeelnummer	Produkt	Aantal
# 1	35710-01421-000 3571001421000 3571001421000	LAMP ASSY, REAR COMBI LAMP ASSY, REAR COMBINATION	Niet beschikbaar	0,00 €
# 2	35712-01421-000 3571201421000 3571201421000	CABOCHON LENS	Niet beschikbaar	0,00 €
# 3	35626-49030-000 03511-0412A-000 3562649030000	SCREW	1,49 €
# 4	35912-01400-000 3591201400000 3591201400000	VERRE LENS, LICENCE	Niet beschikbaar	0,00 €
# 5	02112-04168-000 02112-0416A-000 0211204168000	.SCREW	1,62 €
# 6	35916-01400-000 3591601400000 3591601400000	BASE	Niet beschikbaar	0,00 €
# 7	03211-04128-000 03141-0412A-000 0321104128000	SCREW DISCONTINUED	1,53 €
# 8	35718-01400-000 3571801400000 3571801400000	SOCKET	Niet beschikbaar	0,00 €
# 9	09471-12046-000 0947112046000 0947112046000	BULB	13,75 €
# 10	09471-12059-000 09471-12140-000 0947112059000	BULB, 12V5W, BF150-40160A ..BULB (12V, 5W)	5,19 €
# 11	09471-12045-000 0947112045000 0947112045000	BULB BULB (12V, 21W)	6,30 €
# 12	08322-21068-000 0832221068000	WASHER	Niet beschikbaar	0,00 €
# 13	08316-26066-000 08316-10067-000 0831626066000	ECROU 6MM REFLEX REFLECTOR, REAR SIDE	2,93 €
# 14	35795-01400-000 3579501400000 3579501400000	BANDE PROTECTION PROTECTOR	Niet beschikbaar	0,00 €
# 15	35927-44110-000 3592744110000 3592744110000	SUPPORT DE PLAQUE POLICE BRACKET, PLATE LICENSE	14,47 €
# 16	01517-06128-000 01550-06207-000 0151706128000	VIS 6X20MM, 6-PANS BOLT, BRACKET REAR	3,13 €
# 17	09160-06060-000 09160-06077-000 0916006060000	RONDELLE 6.5X20X1.2 WASHER (6.5X20X1.2)	2,60 €
# 18	08316-26066-000 08316-10067-000 0831626066000	ECROU 6MM REFLEX REFLECTOR, REAR SIDE	2,93 €
# 19	35950-01400-000 3595001400000 3595001400000	REFLEX REFLECTOR, REAR SIDE	Niet beschikbaar	0,00 €
# 20	35977-01400-000 3597701400000 3597701400000	SPACER, RH	Niet beschikbaar	0,00 €
# 21	35978-01400-000 3597801400000 3597801400000	SPACER, LH	Niet beschikbaar	0,00 €
# 22	35997-01400-000 3599701400000 3599701400000	INNER SPACER, RH	Niet beschikbaar	0,00 €
# 23	35998-01400-000 3599801400000 3599801400000	INNER SPACER, LH	Niet beschikbaar	0,00 €
# 24	08316-16058-000 08316-1005B-000 0831616058000	NUT	3,42 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTERLICHT (E2, E4, E17, E39) van uw Suzuki CS 125 van CS. Laat het ons weten als u vragen heeft.
