REAR CALIPER

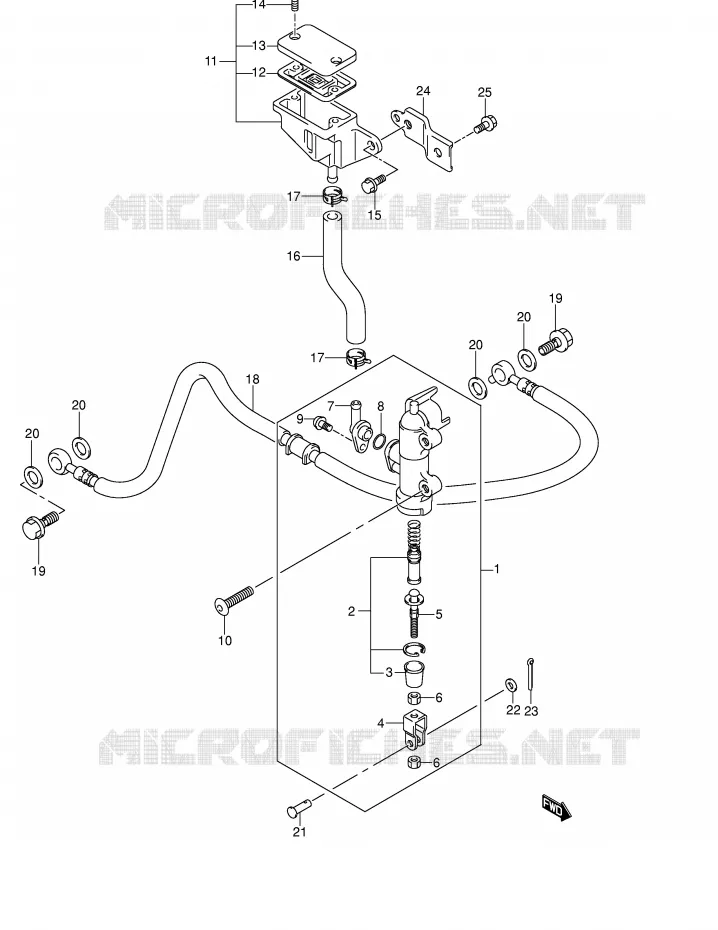

ACHTER HOOFDREMCILINDER VOOR SUZUKI HAYABUSA 1300 2005

(1) 69600-33C00-000

MAITRE CYL.DE FREIN ARRIERE
CYLINDER ASSY, REAR MASTER

(2) 69600-04821-000

PISTON/CUP SET
PISTON/CAP SET

(3) 69691-00A00-000

GOMME
BOOT

(4) 69692-27A30-000

ETRIER
YOKE

(5) 69670-48B00-000

TIGE DE PRESSION, MAITRE CYL.
ROD, PUSH

(6) 69693-05A00-000

NUT

(6) 69693-05A00-000

NUT

(7) 69672-05A00-000

RACCORD DE TUYAU
CONNECTOR

(8) 69686-34200-000

JOINT TORIQUE
O RING

(9) 02112-7412A-000

SCREW

(10) 09139-06028-000

VIS 6X20MM
BOLT (6X20)

(11) 69740-01D02-000

TANK ASSY,REAR RESER
TANK ASSY, REAR RESERVOIR

(12) 59667-04700-000

JOINT SOUFFLET
DIAPHRAGM

(13) 59669-05D00-000

COUVERCLE MAITRE CYL.D.FR.ARR.
CAP

(14) 69689-04A00-000

VIS
SCREW

(15) 01550-0612B-000

BOLT

(16) 69731-24F00-000

HOSE, RESERVOIR TANK

(17) 09401-13417-000

BRIDE DE TUYAU
CLAMP

(17) 09401-13417-000

BRIDE DE TUYAU
CLAMP

(18) 69480-24F02-000

HOSE, REAR BRAKE

(19) 09360-10061-000

BOLT (10X1.00X22)

(19) 09360-10061-000

BOLT (10X1.00X22)

(19) 09360-10061-000

BOLT (10X1.00X22)
BOLT (10X1.00X22)

(19) 09360-10061-000

BOLT (10X1.00X22)
BOLT (10X1.00X22)

(20) 09161-10009-000

RONDELLE 10X15X1.5
WASHER (10X15X1.5)

(20) 09161-10009-000

RONDELLE 10X15X1.5
WASHER (10X15X1.5)

(20) 09161-10009-000

RONDELLE 10X15X1.5
WASHER (10X15X1.5)

(20) 09161-10009-000

RONDELLE 10X15X1.5
WASHER (10X15X1.5)

(21) 09200-06068-000

SHAFT,SHALLOW DRIVE ARM
PIN

(22) 08322-0106B-000

WASHER

(23) 04111-2015A-000

PIN, COTTER

(24) 69750-24F00-000

BRACKET COMP RR RESERVOIR TAN
BRACKET, RESERVOIR TANK

(25) 01550-0612B-000

BOLT

	Onderdeelnummer	Produkt	Aantal
# 1	69600-33C00-000 6960033C00000 6960033C00000	MAITRE CYL.DE FREIN ARRIERE CYLINDER ASSY, REAR MASTER	197,11 €
# 2	69600-04820-000 69600-04821-000 6960004820000	PISTON/CUP SET PISTON/CAP SET	29,63 €
# 3	69691-00A00-000 6969100A00000 6969100A00000	GOMME BOOT	6,21 €
# 4	69692-27A30-000 6969227A30000 6969227A30000	ETRIER YOKE	10,86 €
# 5	69670-48B00-000 6967048B00000 6967048B00000	TIGE DE PRESSION, MAITRE CYL. ROD, PUSH	17,63 €
# 6	69693-05A00-000 6969305A00000 6969305A00000	NUT	1,88 €
# 7	69672-05A00-000 6967205A00000 6967205A00000	RACCORD DE TUYAU CONNECTOR	5,01 €
# 8	69686-34200-000 6968634200000 6968634200000	JOINT TORIQUE O RING	3,30 €
# 9	02112-74123-000 02112-7412A-000 0211274123000	SCREW	2,73 €
# 10	09139-06028-000 0913906028000 0913906028000	VIS 6X20MM BOLT (6X20)	4,10 €
# 11	69740-01D02-000 6974001D02000 6974001D02000	TANK ASSY, REAR RESER TANK ASSY, REAR RESERVOIR	43,84 €
# 12	59667-04700-000 5966704700000 5966704700000	JOINT SOUFFLET DIAPHRAGM	8,37 €
# 13	59669-05D00-000 5966905D00000 5966905D00000	COUVERCLE MAITRE CYL.D.FR.ARR. CAP	11,63 €
# 14	69689-04A00-000 6968904A00000 6968904A00000	VIS SCREW	Niet beschikbaar	0,00 €
# 15	01550-0612B-000 015500612B000 015500612B000	BOLT	3,15 €
# 16	69731-24F00-000 6973124F00000 6973124F00000	HOSE, RESERVOIR TANK	11,43 €
# 17	09401-13417-000 0940113417000 0940113417000	BRIDE DE TUYAU CLAMP	3,06 €
# 18	69480-24F01-000 69480-24F02-000 6948024F01000	HOSE, REAR BRAKE	79,13 €
# 19	09360-10041-000 09360-10061-000 0936010041000	BOLT (10X1.00X22)	6,63 €
# 20	09161-10009-000 0916110009000 0916110009000	RONDELLE 10X15X1.5 WASHER (10X15X1.5)	2,46 €
# 21	09200-06037-000 09200-06068-000 0920006037000	SHAFT, SHALLOW DRIVE ARM PIN	5,70 €
# 22	08322-0106B-000 083220106B000 083220106B000	WASHER	2,66 €
# 23	04111-2015A-000 041112015A000 041112015A000	PIN, COTTER	1,40 €
# 24	69750-24F00-000 6975024F00000 6975024F00000	BRACKET COMP RR RESERVOIR TAN BRACKET, RESERVOIR TANK	7,42 €
# 25	01550-0612B-000 015500612B000 015500612B000	BOLT	3,15 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTER HOOFDREMCILINDER van uw Suzuki HAYABUSA 1300 van HAYABUSA. Laat het ons weten als u vragen heeft.
