BENZINETANKSX1300RAUF:L3:E19)

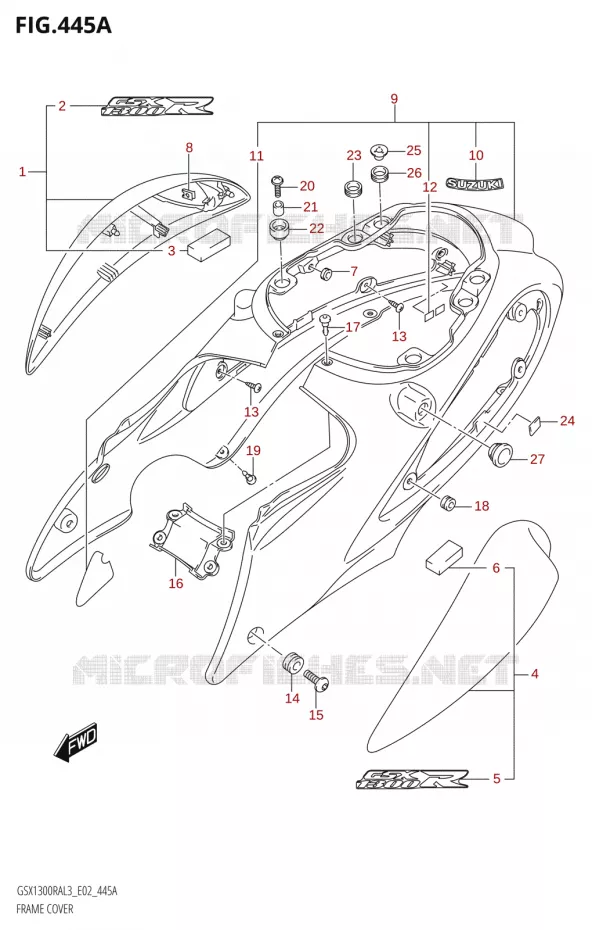

KUIP VOOR SUZUKI HAYABUSA 1300 2013

SNELHEIDSMETER PANEL

(1) 47110-15H01-YWW

COVER,FRAME,R(WHITE)
COVER, FRAME RH(WHITE)

(1) 47110-15H01-YWW

COVER,FRAME,R(WHITE)
COVER, FRAME RH(WHITE)
COVER,FRAME,R(WHITE)

(1) 47110-15H00-YMF

COVER, FRAME RH(YELLOW)

(1) 47110-15H00-YVB

COVER, FRAME RH(BLACK)

(2) 68131-15H00-AJW

.EMBLEM, FRAME COVER

(2) 68131-15H00-AJY

EMBLEM. FRAME COVER
.EMBLEM, FRAME COVER(GRAY/RED/BLACK)

(2) 68131-15H00-AKC

EMBLEM. FRAME COVER
.EMBLEM, FRAME COVER(BLACK/ORANGE/WHITE)

(3) 47511-15H00-000

CUSHION
.CUSHION,FRAME COVER

(4) 47210-15H01-YWW

COVER.FRAME GSX1300RA/L3
COVER, FRAME LH(WHITE)

(4) 47210-15H01-YWW

COVER.FRAME GSX1300RA/L3
COVER, FRAME LH(WHITE)
COVER.FRAME GSX1300RA/L3

(4) 47210-15H00-YMF

COVER, FRAME LH(YELLOW)

(4) 47210-15H00-YVB

COVER, FRAME LH(BLACK)

(5) 68131-15H00-AJW

.EMBLEM, FRAME COVER

(5) 68131-15H00-AJY

EMBLEM. FRAME COVER
.EMBLEM, FRAME COVER(GRAY/RED/BLACK)

(5) 68131-15H00-AKC

EMBLEM. FRAME COVER
.EMBLEM, FRAME COVER(BLACK/ORANGE/WHITE)

(6) 47511-15H00-000

CUSHION
.CUSHION,FRAME COVER

(7) 09320-06027-000

CUSHION(6.5X14X6)

(7) 09320-06027-000

CUSHION(6.5X14X6)
CUSHION (6.5X14X6)

(8) 09148-04034-000

NUT
NUT(M4)

(9) 47310-15H20-YMF

COVER, FRAME CENTER(YELLOW)

(9) 47310-15H20-YVB

COVER. FRAME CENTER (BLACK)
COVER,FRAME CTR(BLACK)

(9) 47310-15H21-AHX

COVER FRAME
COVER, FRAME CENTER(WHITE)

(10) 68641-19F01-17U

EMBLEM,"SUZUKI"
.EMBLEM(GRAY)

(10) 68641-19F01-17U

EMBLEM,"SUZUKI"
.EMBLEM(GRAY)
EMBLEM,"SUZUKI"

(10) 68281-24F11-019

EMBLEM GSX1300R/K5&K6
.EMBLEM,"SUZUKI"(BLACK)

(10) 68281-24F11-019

EMBLEM GSX1300R/K5&K6
.EMBLEM,"SUZUKI"(BLACK)
EMBLEM GSX1300R/K5&K6

(11) 47312-15H00-000

TAPE. CENTER
.TAPE,FRAME COVER CTR

(12) 45516-01H00-000

CUSHION. SEAT TAIL COVER RR
.CUSHION(15X27X2)

(13) 09136-05062-000

SCREW
SCREW(5X15)

(13) 09136-05062-000

SCREW
SCREW(5X15)

(14) 09320-09016-000

SILENTBLOC
CUSHION(9X18X9.5)

(15) 09139-06190-000

BOLT(6X20)

(16) 47411-15H00-YMF

LID. CENTER (YELLOW)
LID,FRAME COVER CTR(YELLOW)

(16) 47411-15H00-YVB

LID. CENTER (BLACK)
LID,FRAME COVER CTR(BLACK)

(16) 47411-15H00-YWW

LID. CENTER (WHITE)
LID,FRAME COVER CTR(WHITE)

(17) 09409-06314-5PK

CLIP(BLACK)
CLIP(5.9X20.5,BLACK)

(18) 09320-09016-000

SILENTBLOC
CUSHION(9X18X9.5)

(19) 09409-06329-000

CLIP

(20) 09136-06105-000

SCREW
SCREW(6X20)

(21) 09180-06288-000

SPACER
SPACER(6.5X10X11)

(22) 47115-16G01-000

CUSHION.FRAME COVER UP
CUSHION,SEAT TAIL COVER CTR

(22) 47115-16G01-000

CUSHION.FRAME COVER UP
CUSHION,SEAT TAIL COVER CTR
CUSHION.FRAME COVER UP

(23) 47191-24F00-000

CUSHION,FRAME COVER,UP,REAR
CUSHION(16X26X8)

(24) 33651-37000-000

CAOUTCHOUC MOUSSE 170X95X3
PROTECTOR,BATTERY(170X95X3.0)

(25) 47190-24F21-000

WASHER. UPPER REAR
WASHER,FRAME COVER

(26) 47191-24F30-000

CUSHION
CUSHION,FRAME COVER UP RR RR

(27) 47191-24F20-000

CUSHION
CUSHION,FRAME COVER,CTR

	Onderdeelnummer	Produkt	Aantal
# 1	47110-15H00-YWW 47110-15H01-YWW 4711015H00YWW	COVER, FRAME, R(WHITE) COVER, FRAME RH(WHITE)	201,11 €
# 1	47110-15H00-YMF 4711015H00YMF 4711015H00YMF	COVER, FRAME RH(YELLOW)	Niet beschikbaar	0,00 €
# 1	47110-15H00-YVB 4711015H00YVB 4711015H00YVB	COVER, FRAME RH(BLACK)	Niet beschikbaar	0,00 €
# 2	68131-15H00-AJW 6813115H00AJW 6813115H00AJW	.EMBLEM, FRAME COVER	16,48 €
# 2	68131-15H00-AJY 6813115H00AJY 6813115H00AJY	EMBLEM. FRAME COVER .EMBLEM, FRAME COVER(GRAY/RED/BLACK)	14,75 €
# 2	68131-15H00-AKC 6813115H00AKC 6813115H00AKC	EMBLEM. FRAME COVER .EMBLEM, FRAME COVER(BLACK/ORANGE/WHITE)	13,64 €
# 3	47511-15H00-000 4751115H00000 4751115H00000	CUSHION .CUSHION, FRAME COVER	4,70 €
# 4	47210-15H00-YWW 47210-15H01-YWW 4721015H00YWW	COVER.FRAME GSX1300RA/L3 COVER, FRAME LH(WHITE)	201,11 €
# 4	47210-15H00-YMF 4721015H00YMF 4721015H00YMF	COVER, FRAME LH(YELLOW)	Niet beschikbaar	0,00 €
# 4	47210-15H00-YVB 4721015H00YVB 4721015H00YVB	COVER, FRAME LH(BLACK)	Niet beschikbaar	0,00 €
# 5	68131-15H00-AJW 6813115H00AJW 6813115H00AJW	.EMBLEM, FRAME COVER	16,48 €
# 5	68131-15H00-AJY 6813115H00AJY 6813115H00AJY	EMBLEM. FRAME COVER .EMBLEM, FRAME COVER(GRAY/RED/BLACK)	14,75 €
# 5	68131-15H00-AKC 6813115H00AKC 6813115H00AKC	EMBLEM. FRAME COVER .EMBLEM, FRAME COVER(BLACK/ORANGE/WHITE)	13,64 €
# 6	47511-15H00-000 4751115H00000 4751115H00000	CUSHION .CUSHION, FRAME COVER	4,70 €
# 7	09320-06016-000 09320-06027-000 0932006016000	CUSHION(6.5X14X6)	3,08 €
# 8	09148-04034-000 0914804034000 0914804034000	NUT NUT(M4)	2,82 €
# 9	47310-15H20-YMF 4731015H20YMF 4731015H20YMF	COVER, FRAME CENTER(YELLOW)	367,89 €
# 9	47310-15H20-YVB 4731015H20YVB 4731015H20YVB	COVER. FRAME CENTER (BLACK) COVER, FRAME CTR(BLACK)	356,16 €
# 9	47310-15H20-AHX 4731015H20AHX	COVER FRAME COVER, FRAME CENTER(WHITE)	Niet beschikbaar	0,00 €
# 10	68281-24F10-019 68281-24F11-019 6828124F10019	EMBLEM GSX1300R/K5&K6 .EMBLEM, "SUZUKI"(BLACK)	12,75 €
# 10	68641-19F00-17U 68641-19F01-17U 6864119F0017U	EMBLEM, "SUZUKI" .EMBLEM(GRAY)	13,51 €
# 11	47312-15H00-000 4731215H00000 4731215H00000	TAPE. CENTER .TAPE, FRAME COVER CTR	14,30 €
# 12	45516-01H00-000 4551601H00000 4551601H00000	CUSHION. SEAT TAIL COVER RR .CUSHION(15X27X2)	6,12 €
# 13	09136-05062-000 0913605062000 0913605062000	SCREW SCREW(5X15)	2,55 €
# 14	09320-09016-000 0932009016000 0932009016000	SILENTBLOC CUSHION(9X18X9.5)	Niet beschikbaar	0,00 €
# 15	09139-06190-000 0913906190000 0913906190000	BOLT(6X20)	4,84 €
# 16	47411-15H00-YMF 4741115H00YMF 4741115H00YMF	LID. CENTER (YELLOW) LID, FRAME COVER CTR(YELLOW)	46,47 €
# 16	47411-15H00-YVB 4741115H00YVB 4741115H00YVB	LID. CENTER (BLACK) LID, FRAME COVER CTR(BLACK)	46,47 €
# 16	47411-15H00-YWW 4741115H00YWW 4741115H00YWW	LID. CENTER (WHITE) LID, FRAME COVER CTR(WHITE)	46,47 €
# 17	09409-06314-5PK 09409063145PK 09409063145PK	CLIP(BLACK) CLIP(5.9X20.5, BLACK)	3,53 €
# 18	09320-09016-000 0932009016000 0932009016000	SILENTBLOC CUSHION(9X18X9.5)	Niet beschikbaar	0,00 €
# 19	09409-06329-000 0940906329000 0940906329000	CLIP	3,17 €
# 20	09136-06105-000 0913606105000 0913606105000	SCREW SCREW(6X20)	2,22 €
# 21	09180-06288-000 09180-06288-000 0918006288000	SPACER SPACER(6.5X10X11)	2,09 €
# 22	47115-16G00-000 47115-16G01-000 4711516G00000	CUSHION.FRAME COVER UP CUSHION, SEAT TAIL COVER CTR	5,48 €
# 23	47191-24F00-000 4719124F00000 4719124F00000	CUSHION, FRAME COVER, UP, REAR CUSHION(16X26X8)	7,28 €
# 24	33651-37000-000 3365137000000 3365137000000	CAOUTCHOUC MOUSSE 170X95X3 PROTECTOR, BATTERY(170X95X3.0)	7,16 €
# 25	47190-24F21-000 4719024F21000 4719024F21000	WASHER. UPPER REAR WASHER, FRAME COVER	8,80 €
# 26	47191-24F30-000 4719124F30000 4719124F30000	CUSHION CUSHION, FRAME COVER UP RR RR	7,28 €
# 27	47191-24F20-000 4719124F20000 4719124F20000	CUSHION CUSHION, FRAME COVER, CTR	8,61 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de KUIP van uw Suzuki HAYABUSA 1300 ABS van HAYABUSA. Laat het ons weten als u vragen heeft.
