FRONT HOOFDREMCILINDER

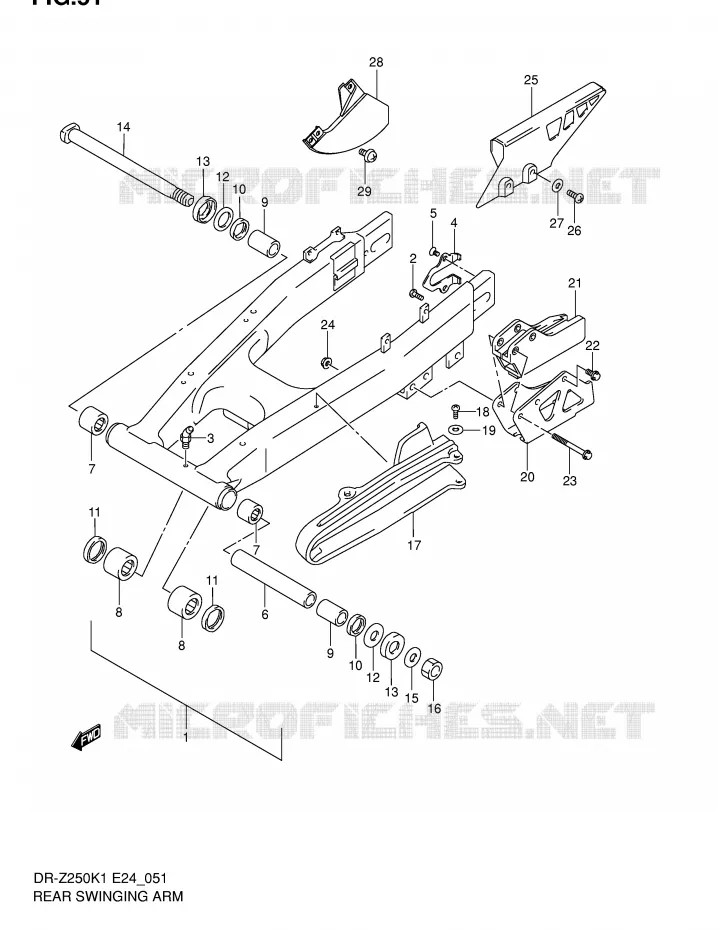

SWINGARM VOOR SUZUKI DR-Z 250 2004

SCHOKBREKER AANEENSCHAKELING

SWINGARM voor Suzuki DR-Z 250 2004

(1)  61000-13E30-000
SWINGING ARM ASSY, REAR

(2)  61431-13E00-000
VIS D'ARRET
BOLT, STOPPER

(3)  08351-3100A-000
NIPPLE. GREASE
NIPPLE

(4)  61128-29E00-000
PLAQUE SUPPORT AXE ROUE ARR.
PLATE

(5)  09126-05009-000
SCREW (5X8)

(6)  61282-13E00-000
SPACER

(7)  09263-22017-000
ROULEMENT A AIGUILLE 22X29X30
BEARING, PIVOT (22X29X30)

(7)  09263-22017-000
ROULEMENT A AIGUILLE 22X29X30
BEARING, PIVOT (22X29X30)

(8)  09263-20071-000
ROULEMENT AIGUILLE 20X27X23.5
BEARING, REAR (20X27X23.5)

(8)  09263-20071-000
ROULEMENT AIGUILLE 20X27X23.5
BEARING, REAR (20X27X23.5)

(9)  61251-14D00-000
DOUILLE D'AXE BRAS OSCILLANT
SPACER, PIVOT BEARING

(9)  61251-14D00-000
DOUILLE D'AXE BRAS OSCILLANT
SPACER, PIVOT BEARING

(10)  09285-22006-000
.OIL SEAL
OIL SEAL, PIVOT (22X29X4)

(10)  09285-22006-000
.OIL SEAL
OIL SEAL, PIVOT (22X29X4)

(10)  09285-22006-000
.OIL SEAL
OIL SEAL, PIVOT (22X29X4)
.OIL SEAL

(10)  09285-22006-000
.OIL SEAL
OIL SEAL, PIVOT (22X29X4)
.OIL SEAL

(11)  09283-20031-000
SIMMER 20X27X5
OIL SEAL, REAR (20X27X5)

(11)  09283-20031-000
SIMMER 20X27X5
OIL SEAL, REAR (20X27X5)

(12)  08211-17341-000
RONDELLE DE SURETE 17X34X1.5
THRUST WASHER

(12)  08211-17341-000
RONDELLE DE SURETE 17X34X1.5
THRUST WASHER

(13)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT

(13)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT

(13)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT
COVER,SWINGINGARM PIVOT

(13)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT
COVER,SWINGINGARM PIVOT

(14)  61211-13E00-000
SHAFT, PIVOT

(15)  08322-0116A-000
WASHER

(16)  09159-16007-000
ECROU
NUT

(17)  61273-13E01-000
BUTOIR DE CHAINE, BRAS OSCILL.
BUFFER, CHAIN TOUCH DEFENSE

(18)  02142-0612B-000
SCREW

(19)  09169-06057-000
RONDELLE
WASHER

(20)  61342-37F00-000
GUIDE CHAINE
PLATE, CHAIN GUIDE OUTER

(21)  61341-35G00-000
GUIDE, CHAIN

(22)  01547-0612B-000
BOLT
BOLT, REAR

(23)  01547-0650B-000
SCREW
BOLT

(24)  08319-3106A-000
NUT

(25)  61310-27A01-000
GARDE-CHAINE GSX600/750F/R750
CASE, CHAIN

(26)  02142-0612B-000
SCREW

(27)  09169-06026-000
TOLE DE SURETE
WASHER

(28)  61312-13E50-000
PROTECTOR, CHAIN FRONT

(29)  09136-06004-000
VIS 6X12MM, AVEC RONDELLE
SCREW
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

61000-13E30-000
6100013E30000

6100013E30000
SWINGING ARM ASSY, REAR
Niet beschikbaar
# 2

61431-13E00-000
6143113E00000

6143113E00000
VIS D'ARRET
BOLT, STOPPER
# 3

08351-31008-000

08351-3100A-000
 0835131008000
NIPPLE. GREASE
NIPPLE
# 4

61128-29E00-000
6112829E00000

6112829E00000
PLAQUE SUPPORT AXE ROUE ARR.
PLATE
# 5

09126-05009-000
0912605009000

0912605009000
SCREW (5X8)
# 6

61282-13E00-000
6128213E00000

6128213E00000
SPACER
Niet beschikbaar
# 7

09263-22017-000
0926322017000

0926322017000
ROULEMENT A AIGUILLE 22X29X30
BEARING, PIVOT (22X29X30)
# 8

09263-20071-000
0926320071000

0926320071000
ROULEMENT AIGUILLE 20X27X23.5
BEARING, REAR (20X27X23.5)
# 9

61251-14D00-000
6125114D00000

6125114D00000
DOUILLE D'AXE BRAS OSCILLANT
SPACER, PIVOT BEARING
# 10

09285-22001-000

09285-22006-000
 0928522001000
.OIL SEAL
OIL SEAL, PIVOT (22X29X4)
# 11

09283-20031-000
0928320031000

0928320031000
SIMMER 20X27X5
OIL SEAL, REAR (20X27X5)
# 12

08211-17341-000
0821117341000

0821117341000
RONDELLE DE SURETE 17X34X1.5
THRUST WASHER
# 13

61262-28C10-000

61262-28C11-000
 6126228C10000
COVER, SWINGINGARM PIVOT
COVER, PIVOT
# 14

61211-13E00-000
6121113E00000

6121113E00000
SHAFT, PIVOT
Niet beschikbaar
# 15

08322-01163-000

08322-0116A-000
 0832201163000
WASHER
# 16

09159-16007-000
0915916007000

0915916007000
ECROU
NUT
# 17

61273-13E01-000
6127313E01000

6127313E01000
BUTOIR DE CHAINE, BRAS OSCILL.
BUFFER, CHAIN TOUCH DEFENSE
# 18

02142-06123-000

02142-0612B-000
 0214206123000
SCREW
# 19

09169-06057-000
0916906057000

0916906057000
RONDELLE
WASHER
# 20

61342-36E30-000

61342-37F00-000
 6134236E30000
GUIDE CHAINE
PLATE, CHAIN GUIDE OUTER
# 21

61341-36E30-000

61341-35G00-000
 6134136E30000
GUIDE, CHAIN
# 22

01547-06123-000

01547-0612B-000
 0154706123000
BOLT
BOLT, REAR
# 23

01547-06503-000

01547-0650B-000
 0154706503000
SCREW
BOLT
# 24

08319-31063-000

08319-3106A-000
 0831931063000
NUT
# 25

61310-27A01-000
6131027A01000

6131027A01000
GARDE-CHAINE GSX600/750F/R750
CASE, CHAIN
# 26

02142-06123-000

02142-0612B-000
 0214206123000
SCREW
# 27

09169-06026-000
0916906026000

0916906026000
TOLE DE SURETE
WASHER
# 28

61312-13E50-000
6131213E50000

6131213E50000
PROTECTOR, CHAIN FRONT
Niet beschikbaar
# 29

09136-06004-000
0913606004000

0913606004000
VIS 6X12MM, AVEC RONDELLE
SCREW
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
Bestel vandaag nog uw reserveonderdelen en ontvang ze direct thuis!

Originele onderdelen voor Suzuki 250 DR-Z 2004
