CARBURATOR VOOR SUZUKI GSX 250 1994

LUCHTFILTER

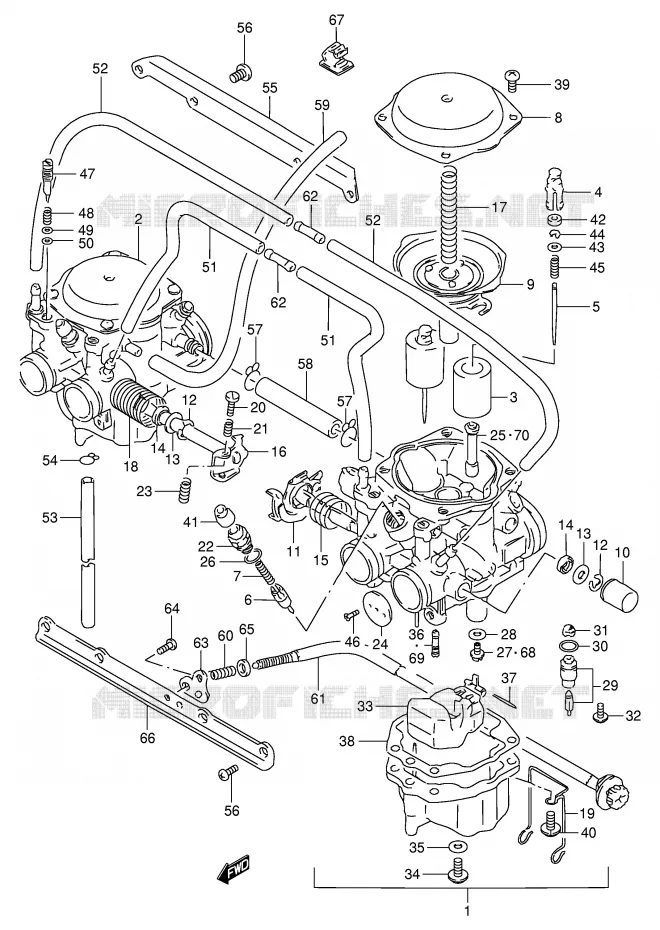

CARBURATOR voor Suzuki GSX 250 1994

(1)  13201-24D01-000
CARBURETOR ASSY, LH

(2)  13202-24D01-000
CARBURETOR ASSY, RH

(3)  13551-34A31-000
VALVE, PISTON

(4)  13511-38400-000
HOLDER,GUIDE
HOLDER

(5)  13383-24D00-000
NEEDLE, JET (5D52-3)

(6)  13411-24D00-000
PLUNGER GZ250
PLUNGER

(7)  13417-20A02-000
RESSORT
SPRING

(8)  13502-34A00-000
COVER, DIAPHRAGM

(9)  13500-34A01-000
DIAPHRAGM ASSY

(10)  13578-47070-000
CAP,THROTTLE SHAFT
CAP

(11)  13550-05C00-000
SHAFT, THROTTLE LH

(12)  13617-44080-000
E RING,THROTTLE SHAFT
E RING

(12)  13617-44080-000
E RING,THROTTLE SHAFT
E RING

(13)  13557-47070-000
GASKET,THROTTLE SHAFT
GASKET

(13)  13557-47070-000
GASKET,THROTTLE SHAFT
GASKET

(14)  13651-51011-000
SEAL,THROTTLE SHAFT
SEAL

(14)  13651-51011-000
SEAL,THROTTLE SHAFT
SEAL

(14)  13651-51011-000
SEAL,THROTTLE SHAFT
SEAL
SEAL,THROTTLE SHAFT

(14)  13651-51011-000
SEAL,THROTTLE SHAFT
SEAL
SEAL,THROTTLE SHAFT

(15)  13573-38401-000
SPRING

(16)  13550-05C10-000
SHAFT, THROTTLE RH

(17)  13573-34A10-000
SPRING

(18)  13573-34A01-000
SPRING

(19)  13692-24D00-000
CLIP

(20)  13267-52012-000
SCREW, THROTTLE STOP

(21)  13271-05A10-000
SPRING

(22)  13418-24D00-000
HOLDER, GUIDE

(23)  13268-96110-000
13268-96110-000
SPRING

(24)  13551-24D00-000
VALVE, THROTTLE (85)

(25)  09494-00707-000
JET, NEEDLE (O-1)

(26)  13278-47091-000
O RING

(27)  09491-90007-000
GICLEUR 3 90
JET, MAIN (90)

(28)  13382-03110-000
WASHER,NEEDLE JET
..WASHER

(29)  13370-24D00-000
VALVE ASSY NEEDLE GZ250
VALVE ASSY, NEEDLE

(30)  13374-35C00-000
O RING,NEEDLE VALVE SEAT
..O RING

(31)  13376-19F00-000
FILTER

(32)  13602-43410-000
VIS
SCREW

(33)  13250-43410-000
FLOTTEUR
FLOAT

(34)  13247-24D00-000
PLUG, DRAIN

(35)  13246-44080-000
JOINT TORIQUE
GASKET

(36)  09492-30010-000
GICLEUR RALENTI GR.30 TYP 9
JET, PILOT (30)

(37)  13254-20010-000
AXE DE FLOTTEUR
PIN, FLOAT

(38)  13251-05C00-000
GASKET

(39)  02112-04087-000
VIS M4X8
SCREW

(40)  13601-04148-000
VIS 4X14MM
SCREW

(41)  13681-98010-000
CAP

(42)  13387-47010-000
BAGUE
RING, JET NEEDLE

(43)  13382-44030-000
RONDELLE
WASHER

(44)  13394-10010-000
CLIPS D'AIGUILLE
CLIP, NEEDLE

(45)  13388-44030-000
RESSORT
SPRING

(46)  13604-44080-000
SCREW,THROTTLE VALVE
SCREW

(47)  13279-47070-000
VIS D'AIR
SCREW, PILOT (1 1/2)

(48)  13268-47070-000
RESSORT
SPRING

(49)  13291-29900-000
RONDELLE
WASHER

(50)  13295-29901-000
O RING,PILOT AIR SCREW
O RING

(51)  09352-50006-600
HOSE,5X9X600
HOSE (5X9X175)

(51)  09352-50006-600
HOSE,5X9X600
HOSE (5X9X175)

(51)  09352-50006-600
HOSE,5X9X600
HOSE (5X9X175)
HOSE,5X9X600

(51)  09352-50006-600
HOSE,5X9X600
HOSE (5X9X175)
HOSE,5X9X600

(52)  09352-50006-600
HOSE,5X9X600
HOSE (5X9X175)

(52)  09352-50006-600
HOSE,5X9X600
HOSE (5X9X175)

(52)  09352-50006-600
HOSE,5X9X600
HOSE (5X9X175)
HOSE,5X9X600

(52)  09352-50006-600
HOSE,5X9X600
HOSE (5X9X175)
HOSE,5X9X600

(53)  09351-30001-600
HOSE(3X5X600)
HOSE, OVER FLOW (3X5X600)

(54)  13529-98010-000
CLIP

(55)  13628-05C00-000
PLATE, UPPER

(56)  02112-0512A-000
SCREW

(56)  02112-0512A-000
SCREW

(57)  09401-11403-000
CLAMP
CLIP, FILTER

(57)  09401-11403-000
CLAMP
CLIP, FILTER

(57)  09401-11403-000
CLAMP
CLIP, FILTER
CLAMP

(57)  09401-11403-000
CLAMP
CLIP, FILTER
CLAMP

(58)  09355-65001-600
HOSE,6.5X11.5X600
HOSE

(59)  09355-65001-600
HOSE (6.5X11.5X600)

(60)  13271-24D00-000
RESSORT
SPRING

(61)  13680-24D00-000
ADJUSTER ASSY

(62)  13685-24D00-000
NIPPLE

(62)  13685-24D00-000
NIPPLE

(63)  13621-34A00-000
BRACKET, ADJUSTER

(64)  02112-0508A-000
SCREW

(65)  13615-43010-000
WASHER,STARTER SHAFT
WASHER

(66)  13628-05C10-000
PLATE, LOWER

(67)  09403-14311-000
CLAMP
(67)  09408-00098-000
BRIDE FIXATION
CLAMP

(68)  09491-23011-000
GICLEUR 3 115
JET, MAIN (115)
(68)  09491-22016-000
GICLEUR 3 110
JET, MAIN (110)
(68)  09491-22015-000
GICLEUR 3 112.5
JET, MAIN (112.5)

(69)  09492-32006-000
GICLEUR RALENTI GR.32.5 TYP 9
JET, PILOT (32.5)

(70)  09494-00508-000
JET, NEEDLE (0-2)
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

13201-24D01-000
1320124D01000

1320124D01000
CARBURETOR ASSY, LH
Niet beschikbaar
# 2

13202-24D01-000
1320224D01000

1320224D01000
CARBURETOR ASSY, RH
Niet beschikbaar
# 3

13551-34A31-000
1355134A31000

1355134A31000
VALVE, PISTON
Niet beschikbaar
# 4

13511-38400-000
1351138400000

1351138400000
HOLDER, GUIDE
HOLDER
# 5

13383-24D00-000
1338324D00000

1338324D00000
NEEDLE, JET (5D52-3)
Niet beschikbaar
# 6

13411-24D00-000
1341124D00000

1341124D00000
PLUNGER GZ250
PLUNGER
# 7

13417-20A02-000
1341720A02000

1341720A02000
RESSORT
SPRING
Niet beschikbaar
# 8

13502-34A00-000
1350234A00000

1350234A00000
COVER, DIAPHRAGM
Niet beschikbaar
# 9

13500-34A00-000

13500-34A01-000
 1350034A00000
DIAPHRAGM ASSY
# 10

13578-47070-000
1357847070000

1357847070000
CAP, THROTTLE SHAFT
CAP
# 11

13550-05C00-000
1355005C00000

1355005C00000
SHAFT, THROTTLE LH
Niet beschikbaar
# 12

13617-44080-000
1361744080000

1361744080000
E RING, THROTTLE SHAFT
E RING
# 13

13557-47070-000
1355747070000

1355747070000
GASKET, THROTTLE SHAFT
GASKET
# 14

13651-51010-000

13651-51011-000
 1365151010000
SEAL, THROTTLE SHAFT
SEAL
# 15

13573-38401-000
1357338401000

1357338401000
SPRING
Niet beschikbaar
# 16

13550-05C10-000
1355005C10000

1355005C10000
SHAFT, THROTTLE RH
Niet beschikbaar
# 17

13573-34A10-000
1357334A10000

1357334A10000
SPRING
Niet beschikbaar
# 18

13573-34A01-000
1357334A01000

1357334A01000
SPRING
Niet beschikbaar
# 19

13692-24D00-000
1369224D00000

1369224D00000
CLIP
Niet beschikbaar
# 20

13267-52012-000
1326752012000

1326752012000
SCREW, THROTTLE STOP
Niet beschikbaar
# 21

13271-05A10-000
1327105A10000

1327105A10000
SPRING
Niet beschikbaar
# 22

13418-24D00-000
1341824D00000

1341824D00000
HOLDER, GUIDE
Niet beschikbaar
# 23

13268-96110-000
1326896110000

1326896110000
13268-96110-000
SPRING
Niet beschikbaar
# 24

13551-24D00-000
1355124D00000

1355124D00000
VALVE, THROTTLE (85)
Niet beschikbaar
# 25

09494-00707-000
0949400707000

0949400707000
JET, NEEDLE (O-1)
Niet beschikbaar
# 26

13278-47090-000

13278-47091-000
 1327847090000
O RING
# 27

09491-90007-000
0949190007000

0949190007000
GICLEUR 3 90
JET, MAIN (90)
# 28

13332-44080-000

13382-03110-000
 1333244080000
WASHER, NEEDLE JET
..WASHER
# 29

13370-24D00-000
1337024D00000

1337024D00000
VALVE ASSY NEEDLE GZ250
VALVE ASSY, NEEDLE
Niet beschikbaar
# 30

13374-44080-000

13374-35C00-000
 1337444080000
O RING, NEEDLE VALVE SEAT
..O RING
# 31

13376-84110-000

13376-19F00-000
 1337684110000
FILTER
# 32

13602-43410-000
1360243410000

1360243410000
VIS
SCREW
# 33

13250-43410-000
1325043410000

1325043410000
FLOTTEUR
FLOAT
Niet beschikbaar
# 34

13247-24D00-000
1324724D00000

1324724D00000
PLUG, DRAIN
Niet beschikbaar
# 35

13246-44080-000
1324644080000

1324644080000
JOINT TORIQUE
GASKET
# 36

09492-30010-000
0949230010000

0949230010000
GICLEUR RALENTI GR.30 TYP 9
JET, PILOT (30)
# 37

13254-20010-000
1325420010000

1325420010000
AXE DE FLOTTEUR
PIN, FLOAT
# 38

13251-05C00-000
1325105C00000

1325105C00000
GASKET
# 39

02112-04087-000
0211204087000

0211204087000
VIS M4X8
SCREW
# 40

13601-04148-000
1360104148000

1360104148000
VIS 4X14MM
SCREW
# 41

13681-98010-000
1368198010000

1368198010000
CAP
Niet beschikbaar
# 42

13387-47010-000
1338747010000

1338747010000
BAGUE
RING, JET NEEDLE
# 43

13382-44030-000
1338244030000

1338244030000
RONDELLE
WASHER
# 44

13394-10010-000
1339410010000

1339410010000
CLIPS D'AIGUILLE
CLIP, NEEDLE
# 45

13388-44030-000
1338844030000

1338844030000
RESSORT
SPRING
# 46

13604-44080-000
1360444080000

1360444080000
SCREW, THROTTLE VALVE
SCREW
# 47

13279-47080-000

13279-47070-000
 1327947080000
VIS D'AIR
SCREW, PILOT (1 1/2)
# 48

13268-47070-000
1326847070000

1326847070000
RESSORT
SPRING
# 49

13291-29900-000
1329129900000

1329129900000
RONDELLE
WASHER
# 50

13295-29900-000

13295-29901-000
 1329529900000
O RING, PILOT AIR SCREW
O RING
# 51

13687-17C00-000

09352-50006-600
 1368717C00000
HOSE, 5X9X600
HOSE (5X9X175)
# 52

13687-17C00-000

09352-50006-600
 1368717C00000
HOSE, 5X9X600
HOSE (5X9X175)
# 53

09351-30503-600

09351-30001-600
 0935130503600
HOSE(3X5X600)
HOSE, OVER FLOW (3X5X600)
# 54

13529-98010-000
1352998010000

1352998010000
CLIP
# 55

13628-05C00-000
1362805C00000

1362805C00000
PLATE, UPPER
Niet beschikbaar
# 56

02112-05123-000

0211205123000
SCREW
Niet beschikbaar
# 57

09401-11402-000

09401-11403-000
 0940111402000
CLAMP
CLIP, FILTER
# 58

09355-70125-600

09355-65001-600
 0935570125600
HOSE, 6.5X11.5X600
HOSE
# 59

09354-65113-600

09355-65001-600
 0935465113600
HOSE (6.5X11.5X600)
# 60

13271-24D00-000
1327124D00000

1327124D00000
RESSORT
SPRING
# 61

13680-24D00-000
1368024D00000

1368024D00000
ADJUSTER ASSY
Niet beschikbaar
# 62

13685-24D00-000
1368524D00000

1368524D00000
NIPPLE
Niet beschikbaar
# 63

13621-34A00-000
1362134A00000

1362134A00000
BRACKET, ADJUSTER
Niet beschikbaar
# 64

02112-05083-000

02112-0508A-000
 0211205083000
SCREW
# 65

13615-43010-000
1361543010000

1361543010000
WASHER, STARTER SHAFT
WASHER
# 66

13628-05C10-000
1362805C10000

1362805C10000
PLATE, LOWER
Niet beschikbaar
# 67

09403-14311-000
0940314311000

0940314311000
CLAMP
# 67

09408-00098-000
0940800098000

0940800098000
BRIDE FIXATION
CLAMP
Niet beschikbaar
# 68

09491-22015-000
0949122015000

0949122015000
GICLEUR 3 112.5
JET, MAIN (112.5)
# 68

09491-22016-000
0949122016000

0949122016000
GICLEUR 3 110
JET, MAIN (110)
# 68

09491-23011-000
0949123011000

0949123011000
GICLEUR 3 115
JET, MAIN (115)
# 69

09492-32006-000
0949232006000

0949232006000
GICLEUR RALENTI GR.32.5 TYP 9
JET, PILOT (32.5)
# 70

09494-00508-000
0949400508000

0949400508000
JET, NEEDLE (0-2)
Niet beschikbaar
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CARBURATOR van uw Suzuki van GSX. Laat het ons weten als u vragen heeft.

Originele onderdelen voor Suzuki 250 GSX 1994

KUIPDEEL/FRAME ELEKTRISCHE INFORMATIE MOTOR/TRANSMISSIE OPTIES OPHANGING / WIELEN / REM VERING/REM/WIEL

Suzuki 250 GSX 1994

250 GSX 1994 GSX250FR(E24)
Suzuki GSX
Cilinderinhoud: 250 cc
Jaar: 1994
Model code GSX250FR(E24)
Land: AUSTRALIA

AUSTRALIA

Drapeau AUSTRALIA
Een voertuig toevoegen aan mijn garage
 Microfiches.net - Onderdelencatalogi van andere merken
