FRONT HOOFDREMCILINDER (MODELE N)

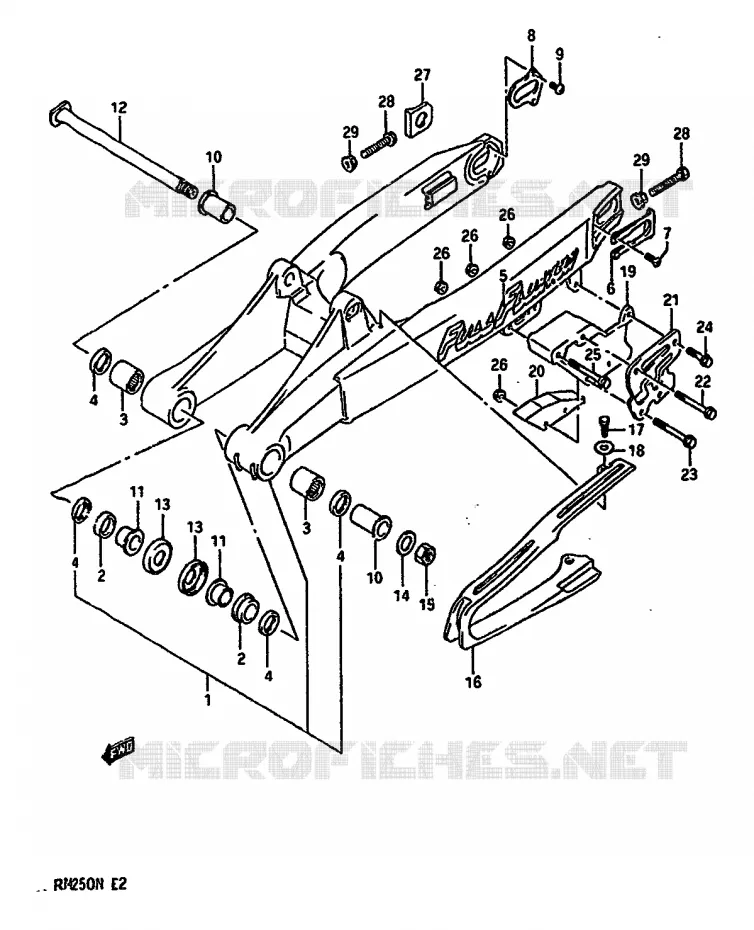

SWINGARM (MODELE K / L) VOOR SUZUKI RM 250 1989

SWINGARM (MODELE M) REFER TO FIG.31B (G-5) FOR MODEL N

(1) 61100-28890-000

SWINGING ARM ASSY,REAR

(1) 61101-28810-000

SWINGINGARM SET,REAR
SWINGING ARM ASSY,REAR

(2) 61261-28C00-000

DOUILLE BRAS OSCILLANT 125/250
BUSH

(3) 09263-22017-000

ROULEMENT A AIGUILLE 22X29X30
BEARING (22X29X30)

(4) 09285-22006-000

.OIL SEAL
OIL SEAL (22X29X4)

(5) 68381-27C00-97J

EMBLEME 'FULL FLOATER'
.EMBLEM

(6) 61129-27C10-000

PLAQUE FIXATION D'AXE ROUE ARR
.PLATE, OUTER

(7) 09120-05003-000

VIS 5X10MM NOIR
SCREW

(8) 61128-27C10-000

PLAQUE FIXATION D'AXE ROUE ARR
.PLATE, INNER

(9) 09125-05072-XC0

SCREW,5X8
SCREW

(10) 61251-05D00-000

DOUILLE AXE BRAS OSCILLANT RM
SPACER, PIVOT

(11) 61252-28C00-000

DOUILLE BRAS OSCILLANT INT.
SPACER,INNER

(12) 61211-28C00-000

AXE BRAS OSCILLANT RM125/250-V
SHAFT,PIVOT

(13) 61262-28C11-000

COVER,SWINGINGARM PIVOT
COVER

(14) 08322-01167-000

RONDELLE 16MM
WASHER

(15) 09159-16007-000

ECROU
NUT

(16) 61273-27C01-000

BUTOIR DE CHAINE BRAS OSCILL.
BUFFER,CHAIN DEFENSE

(17) 01500-06167-000

VIS 6X16MM
BOLT REFER TO FIG.10A(D-3) FOR MODE REFER TO FIG.10B(D-4) FOR MODE

(17) 01547-06167-000

VIS M6X16
BOLT

(18) 09169-06057-000

RONDELLE
WASHER

(19) 61341-27C00-000

GUIDE DE CHAINE RM125K,L/DR350
GUIDE,CHAIN

(20) 61348-27C20-000

BUTOIR DE CHAINE ARRIERE
DEFFENCE, CHAIN GUIDE

(21) 61342-27C00-000

PLAQUE GUIDE DE CHAINE RM
PLATE,GUIDE OUTER

(22) 01547-06607-000

VIS 6X60MM
BOLT,UPPER REAR

(23) 01547-06507-000

VIS 6X50MM
BOLT,UNDER

(24) 01547-06307-000

VIS 6X30MM CHROMEE
BOLT,REAR

(25) 01547-06557-000

BOLT 6X55
BOLT,UPPER FRONT

(26) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(27) 61445-27C01-000

RONDELLE, TENDEUR DE CHAINE DR
WASHER,RH

(28) 09100-08287-000

VIS 8X50MM
BOLT

(29) 08310-00087-000

ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE

(29) 09159-08034-000

ECROU 8MM
NUT

	Onderdeelnummer	Produkt	Aantal
# 1	61000-28C00-000 6100028C00000	SWINGING ARM ASSY, REAR	Niet beschikbaar	0,00 €
# 1	61000-28C10-000 6100028C10000	SWINGINGARM SET, REAR SWINGING ARM ASSY, REAR	Niet beschikbaar	0,00 €
# 2	61261-28C00-000 6126128C00000 6126128C00000	DOUILLE BRAS OSCILLANT 125/250 BUSH	24,41 €
# 3	09263-22017-000 0926322017000 0926322017000	ROULEMENT A AIGUILLE 22X29X30 BEARING (22X29X30)	21,87 €
# 4	09285-22001-000 09285-22006-000 0928522001000	.OIL SEAL OIL SEAL (22X29X4)	5,86 €
# 5	68381-19A10-97J 6838119A1097J	EMBLEME 'FULL FLOATER' .EMBLEM	Niet beschikbaar	0,00 €
# 6	61129-27C00-000 6112927C00000	PLAQUE FIXATION D'AXE ROUE ARR .PLATE, OUTER	Niet beschikbaar	0,00 €
# 7	09120-05003-000 0912005003000 0912005003000	VIS 5X10MM NOIR SCREW	1,89 €
# 8	61128-27C00-000 6112827C00000	PLAQUE FIXATION D'AXE ROUE ARR .PLATE, INNER	Niet beschikbaar	0,00 €
# 9	09125-05072-000 09125-05072-XC0 0912505072000	SCREW, 5X8 SCREW	3,13 €
# 10	61251-28C00-000 61251-05D00-000 6125128C00000	DOUILLE AXE BRAS OSCILLANT RM SPACER, PIVOT	21,09 €
# 11	61252-28C00-000 6125228C00000 6125228C00000	DOUILLE BRAS OSCILLANT INT. SPACER, INNER	19,30 €
# 12	61211-28C00-000 6121128C00000 6121128C00000	AXE BRAS OSCILLANT RM125/250-V SHAFT, PIVOT	59,23 €
# 13	61262-28C10-000 61262-28C11-000 6126228C10000	COVER, SWINGINGARM PIVOT COVER	7,68 €
# 14	08322-11168-000 08322-01167-000 0832211168000	RONDELLE 16MM WASHER	2,22 €
# 15	09159-16007-000 0915916007000 0915916007000	ECROU NUT	10,27 €
# 16	61273-27C01-000 6127327C01000 6127327C01000	BUTOIR DE CHAINE BRAS OSCILL. BUFFER, CHAIN DEFENSE	59,55 €
# 17	01107-06167-000 01500-06167-000 0110706167000	VIS 6X16MM BOLT REFER TO FIG.10A(D-3) FOR MODE REFER TO FIG.10B(D-4) FOR MODE	2,62 €
# 17	01547-06167-000 0154706167000 0154706167000	VIS M6X16 BOLT	1,57 €
# 18	09169-06057-000 0916906057000 0916906057000	RONDELLE WASHER	4,22 €
# 19	61341-27C00-000 6134127C00000 6134127C00000	GUIDE DE CHAINE RM125K, L/DR350 GUIDE, CHAIN	Niet beschikbaar	0,00 €
# 20	61348-01B30-000 61348-27C20-000 6134801B30000	BUTOIR DE CHAINE ARRIERE DEFFENCE, CHAIN GUIDE	29,47 €
# 21	61342-27C00-000 6134227C00000 6134227C00000	PLAQUE GUIDE DE CHAINE RM PLATE, GUIDE OUTER	Niet beschikbaar	0,00 €
# 22	01547-06607-000 0154706607000 0154706607000	VIS 6X60MM BOLT, UPPER REAR	3,08 €
# 23	01547-06507-000 0154706507000 0154706507000	VIS 6X50MM BOLT, UNDER	2,88 €
# 24	01547-06307-000 0154706307000 0154706307000	VIS 6X30MM CHROMEE BOLT, REAR	2,73 €
# 25	01547-06557-000 0154706557000 0154706557000	BOLT 6X55 BOLT, UPPER FRONT	3,19 €
# 26	08319-31067-000 0831931067000 0831931067000	ECROU 6MM CHROMEE NUT	2,53 €
# 27	61445-27C01-000 6144527C01000 6144527C01000	RONDELLE, TENDEUR DE CHAINE DR WASHER, RH	Niet beschikbaar	0,00 €
# 28	09100-08275-000 09100-08287-000 0910008275000	VIS 8X50MM BOLT	3,50 €
# 29	08310-12088-000 08310-00087-000 0831012088000	ECROU 8MM NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE	2,40 €
# 29	09159-08034-000 0915908034000 0915908034000	ECROU 8MM NUT	1,89 €
