Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

ACHTERLICHT

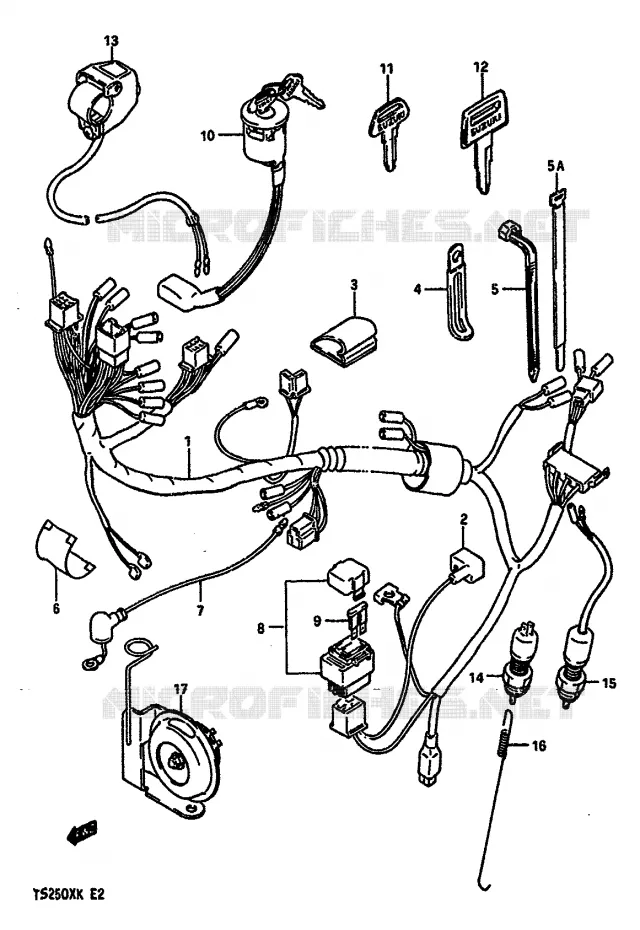

BEDRADING VOOR SUZUKI TS-X 250 1986

RIGHT SWITCH - HANDGREEP (MODELE E,MODELE G E17,E18,E22) REFER TO FIG.48 (G-4) FOR MODEL G E1,E2,E4,E21,E24

BEDRADING voor Suzuki TS-X 250 1986
1
(1)  36610-13A00-000
WIRING HARNESS
(1)  36610-13A10-000
WIRING HARNESS
(1)  36610-13A51-000
FAISCEAU
WIRING HARNESS
(1)  36610-13A40-000
WIRING HARNESS
(1)  36610-13A51-000
FAISCEAU
WIRING HARNESS
2
(2)  33624-04720-000
CAP,BATTERY (+) TERMINAL
3
(3)  09408-00052-000
CLIP
4
(4)  09404-08420-000
COURROIE
LEAD WIRE CLAMP (L:67)
(4)  09404-06036-000
CLAMP (L80 T:1.0)
CLAMP, BREATHER HOSE (L:80)
(4)  09404-06039-000
CLAMP
CLAMP (L:70)
5
(5)  09407-25401-000
GUIDE DE CABLE L=235
CLAMP (L:235)
(5)  09407-14403-000
GUIDE DE CABLE L=125
CLAMP (L:125)
(5)  09407-18402-000
GUIDE DE CABLE L:185
CLAMP (L:185)
6
(6)  36618-15D21-000
COVER,WIRING HARNESS
7
(7)  36851-13A00-000
FAISCEAU
WIRE,WATER TEMPRATURE GAUGE
8
(8)  36740-04701-000
BOITE FUSIBLE
FUSE ASSY
9
(9)  09481-15101-000
FUSIBLE 15A
FUSE (15A)
10
(10)  37110-13A30-000
CONTACTEUR
SWITCH ASSY,IGNITION
11
(11)  37146-49300-000
CLEF DE CONTACT BRUTE
KEY, BLANK
12
(12)  37146-49300-000
CLEF DE CONTACT BRUTE
KEY,BLANK
13
(13)  37830-13A00-000
INTERRUPTEUR STOP MOTEUR
SWITCH ASSY,ENGINE STOP
14
(14)  37740-45D00-000
SWITCH ASSY STOP LAM
SWITCH ASSY,STOP LAMP
15
(15)  37740-04A10-000
INTERRUPTEUR STOP ARRIERE
SWITCH ASSY,STOP LAMP
16
(16)  09443-06035-000
RESSORT
SPRING
17
(17)  38500-13A00-000
HORN ASSY
(17)  38500-13A10-000
HORN ASSY
(17)  38500-13A20-000
HORN ASSY
5A
(5A)  09407-18302-000
CLAMP
CLAMP, CARBURETOR AIR VENT
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

36610-13A00-000
3661013A00000

3661013A00000
WIRING HARNESS
Niet beschikbaar
# 1

36610-13A10-000
3661013A10000

3661013A10000
WIRING HARNESS
Niet beschikbaar
# 1

36610-13A30-000

3661013A30000
FAISCEAU
WIRING HARNESS
Niet beschikbaar
# 1

36610-13A40-000
3661013A40000

3661013A40000
WIRING HARNESS
Niet beschikbaar
# 1

36610-13A50-000

3661013A50000
FAISCEAU
WIRING HARNESS
Niet beschikbaar
# 2

33624-04720-000
3362404720000

3362404720000
CAP, BATTERY (+) TERMINAL
Niet beschikbaar
# 3

09408-00052-000
0940800052000

0940800052000
CLIP
Niet beschikbaar
# 4

09404-06403-000

09404-06039-000
 0940406403000
CLAMP
CLAMP (L:70)
# 4

09404-06415-000

09404-06036-000
 0940406415000
CLAMP (L80 T:1.0)
CLAMP, BREATHER HOSE (L:80)
# 4

09404-08402-000

09404-08420-000
 0940408402000
COURROIE
LEAD WIRE CLAMP (L:67)
# 5

09407-14403-000
0940714403000

0940714403000
GUIDE DE CABLE L=125
CLAMP (L:125)
# 5

09407-18402-000
0940718402000

0940718402000
GUIDE DE CABLE L:185
CLAMP (L:185)
# 5

09407-25401-000
0940725401000

0940725401000
GUIDE DE CABLE L=235
CLAMP (L:235)
# 5A

09407-11301-000

09407-18302-000
 0940711301000
CLAMP
CLAMP, CARBURETOR AIR VENT
# 6

36618-13600-000

36618-15D21-000
 3661813600000
COVER, WIRING HARNESS
# 7

36851-13A00-000
3685113A00000

3685113A00000
FAISCEAU
WIRE, WATER TEMPRATURE GAUGE
Niet beschikbaar
# 8

36740-04701-000
3674004701000

3674004701000
BOITE FUSIBLE
FUSE ASSY
# 9

09481-15101-000
0948115101000

0948115101000
FUSIBLE 15A
FUSE (15A)
# 10

37110-13A01-000

3711013A01000
CONTACTEUR
SWITCH ASSY, IGNITION
Niet beschikbaar
# 11

37145-02400-000

37146-49300-000
 3714502400000
CLEF DE CONTACT BRUTE
KEY, BLANK
# 12

37146-49300-000
3714649300000

3714649300000
CLEF DE CONTACT BRUTE
KEY, BLANK
# 13

37830-13A00-000
3783013A00000

3783013A00000
INTERRUPTEUR STOP MOTEUR
SWITCH ASSY, ENGINE STOP
Niet beschikbaar
# 14

37740-24A00-000

37740-45D00-000
 3774024A00000
SWITCH ASSY STOP LAM
SWITCH ASSY, STOP LAMP
# 15

37740-04A00-000

37740-04A10-000
 3774004A00000
INTERRUPTEUR STOP ARRIERE
SWITCH ASSY, STOP LAMP
# 16

09443-06035-000
0944306035000

0944306035000
RESSORT
SPRING
Niet beschikbaar
# 17

38500-13A00-000
3850013A00000

3850013A00000
HORN ASSY
Niet beschikbaar
# 17

38500-13A10-000
3850013A10000

3850013A10000
HORN ASSY
Niet beschikbaar
# 17

38500-13A20-000
3850013A20000

3850013A20000
HORN ASSY
Niet beschikbaar
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de BEDRADING van uw Suzuki van TS-X. Laat het ons weten als u vragen heeft.

Originele onderdelen voor Suzuki 250 TS-X 1986

KUIPDEEL/FRAME ELEKTRISCHE INFORMATIE MOTOR/TRANSMISSIE OPTIES OPHANGING / WIELEN / REM VERING/REM/WIEL

Suzuki 250 TS-X 1986

250 TS-X 1986 TS250XG(E/G/H/J/K)
250 TS-X 1986 TS250XG(E/G/H/J/K)

Suzuki TS-X

Cilinderinhoud: 250 cc
Jaar: 1986
Model code TS250XG(E / G / H / J / K)
