Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

TRANSMISSION (2)

AANDRIJFAS (MODEL H / J / K / L / M / N / P) VOOR SUZUKI KINGQUAD 250 1988

AANDRIJFAS (MODELE R / S)

Item nummers

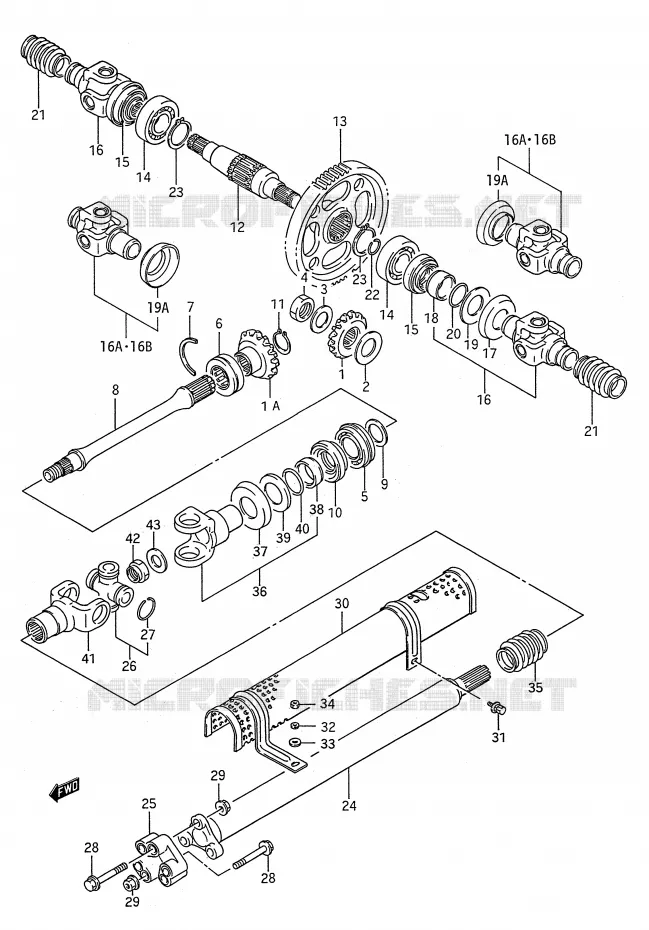

AANDRIJFAS (MODEL H/J/K/L/M/N/P) Suzuki QUAD 250 KINGQUAD 1988 LT-F4WDJ(E28)
1
1A
2
2
2
2
2
2
2
2
2
3
4
5
6
7
8
9
9
9
9
9
9
9
9
9
9
9
9
9
9
10
11
12
12
13
14
14
14
14
15
15
16
16
16A
16A
16B
16B
17
18
19
19A
19A
20
21
21
22
22
23
23
24
25
26
26
27
28
28
28
28
29
29
29
29
30
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
1
GEAR, 2NDRY DRIVE BEVEL
GEAR, SECONDARY DRIVE BEVEL

24911-19B00-000   2491119B00000

2491119B00000
Niet beschikbaar
1A
GEAR, 2NDRY DRIVEN BEVEL
GEAR, SECONDARY DRIVEN BEVEL

24921-19B00-000   2492119B00000

2492119B00000
Niet beschikbaar
2
SHIM SET. SEC DRIVE BEVEL

24935-19B00-095  

24935-19B00-100
 2493519B00095

Stukprijs Incl. BTW

2
SHIM SET. SEC DRIVE BEVEL

24935-19B00-105  

24935-19B00-110
 2493519B00105

Stukprijs Incl. BTW

2
SHIM SET. SEC DRIVE BEVEL

24935-19B00-115  

24935-19810-000
 2493519B00115

Stukprijs Incl. BTW

2
24935-19B00-025
SHIM (T:0.25)

24935-19B00-025  

2493519B00025
Niet beschikbaar
2
SHIM (T:0.35)

24935-19B00-035   2493519B00035

2493519B00035
Niet beschikbaar
2
SHIM 0.90
SHIM (T:0.90)

24935-19B00-090   2493519B00090

2493519B00090
Niet beschikbaar
3
WASHER

09164-20007-000   0916420007000

0916420007000

Stukprijs Incl. BTW

4
NUT 20 MM
NUT

09140-20012-000   0914020012000

0914020012000

Stukprijs Incl. BTW

5
BEARING, REAR OUTPUT SHAFT RR

09267-25006-000  

09267-25014-000
 0926725006000

Stukprijs Incl. BTW

6
BEARING. SEC DRIVEN GEAR

09263-30010-000  

09263-30050-000
 0926330010000

Stukprijs Incl. BTW

7
C RING
RING

09390-50002-000   0939050002000

0939050002000

Stukprijs Incl. BTW

8
SHAFT FR SEC DRIVEN LT-F4WD

24961-19B00-000  

24961-19B01-000
 2496119B00000

Stukprijs Incl. BTW

9
SHIM, T:0.50

08221-25365-000  

09181-25186-000
 0822125365000

Stukprijs Incl. BTW

9
RONDELLE T=0.60
SHIM (T:0.60)

09181-25051-000   0918125051000

0918125051000

Stukprijs Incl. BTW

9
RONDELLE T=0.65
SHIM (T:0.65)

09181-25052-000   0918125052000

0918125052000

Stukprijs Incl. BTW

9
SHIM, T:0.7

09181-25053-000  

09181-25160-000
 0918125053000

Stukprijs Incl. BTW

9
SHIM
SHIM (T:0.75)

09181-25054-000   0918125054000

0918125054000

Stukprijs Incl. BTW

9
SHIM.T:0.8

09181-25055-000  

09181-25162-000
 0918125055000

Stukprijs Incl. BTW

9
SHIM
SHIM (T:0.85)

09181-25056-000   0918125056000

0918125056000

Stukprijs Incl. BTW

9
SHIM.T:0.9

09181-25057-000  

09181-25164-000
 0918125057000

Stukprijs Incl. BTW

9
SHIM
SHIM (T:0.95)

09181-25058-000   0918125058000

0918125058000

Stukprijs Incl. BTW

9
WASHER, 5TH DRIVE GEAR

09181-25059-000  

09181-25167-000
 0918125059000

Stukprijs Incl. BTW

9
SHIM
SHIM (T:1.05)

09181-25060-000   0918125060000

0918125060000

Stukprijs Incl. BTW

9
SHIM
SHIM (T:1.10)

09181-25061-000   0918125061000

0918125061000

Stukprijs Incl. BTW

9
SHIM
SHIM (T:1.15)

09181-25062-000   0918125062000

0918125062000

Stukprijs Incl. BTW

9
BRONZE
SHIM (T:1.20)

09181-25063-000   0918125063000

0918125063000

Stukprijs Incl. BTW

10
OIL SEAL 34X52X14
OIL SEAL

09283-34008-000   0928334008000

0928334008000

Stukprijs Incl. BTW

11
CIRCLIP. OUTPUT SHAFT

08331-31246-000  

08331-3124A-000
 0833131246000

Stukprijs Incl. BTW

12
SHAFT, REAR FINAL DRIVEN

27551-19B04-000   2755119B04000

2755119B04000
Niet beschikbaar
12
SHAFT, REAR FINAL DRIVEN
SHAFT, GEAR FINAL DRIVEN

27551-19B10-000  

2755119B10000
Niet beschikbaar
13
GEAR, REAR FINAL DRIVEN

27541-19B02-000  

27541-19B10-000
 2754119B02000

Stukprijs Incl. BTW

14
ROULEMENT A BILLE 25X62X17<br />BEARING (25X62X17)
ROULEMENT A BILLE 25X62X17
BEARING (25X62X17)

09262-25073-000   0926225073000

0926225073000

Stukprijs Incl. BTW

14
ROULEMENT A BILLE 25X62X17
BEARING (25X62X17)

09262-25066-000   0926225066000

0926225066000
Niet beschikbaar
15
OIL SEAL 34X52X14
OIL SEAL

09283-34008-000   0928334008000

0928334008000

Stukprijs Incl. BTW

16
JOINT, REAR FINAL OUTPUT SF

27501-19B00-000  

2750119B00000
Niet beschikbaar
16A
JOINT, REAR FINAL OUTPUT

27501-19B10-000  

2750119B10000
Niet beschikbaar
16B
JOINT, REAR FINAL OUTPUT

27501-19B11-000   2750119B11000

2750119B11000
Niet beschikbaar
17
PLATE

09165-30001-000   0916530001000

0916530001000
Niet beschikbaar
18
COLLAR

27591-19B01-000   2759119B01000

2759119B01000

Stukprijs Incl. BTW

19
PLATE, OUTPUT YOKE OIL SEAL
PLATE

27592-19B00-000   2759219B00000

2759219B00000

Stukprijs Incl. BTW

19A
PLATE, OUTPUT OIL SEAL
PLATE

27592-19B10-000   2759219B10000

2759219B10000

Stukprijs Incl. BTW

20
O RING D:1 ID:28
O RING

09280-28007-000   0928028007000

0928028007000

Stukprijs Incl. BTW

21
GARNITURE
BOOT

27153-62021-000   2715362021000

2715362021000

Stukprijs Incl. BTW

22
RING
RING (OD:22, ID:1.4)

09381-22007-000   0938122007000

0938122007000

Stukprijs Incl. BTW

22
CLIP
RING (OD:24, ID:1.6)

09381-24001-000   0938124001000

0938124001000

Stukprijs Incl. BTW

23
CIRCLIP

08331-31406-000  

0833131406000
Niet beschikbaar
24
SHAFT COMP, PROPELLER
PROPELLER SHAFT

27150-19B00-000   2715019B00000

2715019B00000

Stukprijs Incl. BTW

25
COUPLING, PROP SHAFT
COUPLING

27170-19B00-000   2717019B00000

2717019B00000

Stukprijs Incl. BTW

26
CROISILLON DE CARDAN
JOINT, UNIVERSAL

27200-73811-000  

2720073811000
Niet beschikbaar
27
CIRCLIP

09380-25005-000   0938025005000

0938025005000

Stukprijs Incl. BTW

28
BOLT

01107-10458-000  

01500-1045A-000
 0110710458000

Stukprijs Incl. BTW

29
NUT

08316-10103-000  

08316-1010B-000
 0831610103000

Stukprijs Incl. BTW

30
PROTECTOR, PROPELLER SHAFT LT

27190-19B70-000  

27190-19B71-000
 2719019B70000

Stukprijs Incl. BTW

30
PROTECTOR

27190-19B00-000   2719019B00000

2719019B00000
Niet beschikbaar
31
BOLT

01177-06125-000  

01580-06123-000
 0117706125000

Stukprijs Incl. BTW

32
LOCK WASHER

08321-01063-000  

0832101063000
Niet beschikbaar
33
WASHER, 6.5X15X1.6

09160-06092-000  

09160-06128-000
 0916006092000

Stukprijs Incl. BTW

34
NUT

08310-11065-000  

0831011065000
Niet beschikbaar
35
GARNITURE
BOOT

27153-62021-000   2715362021000

2715362021000

Stukprijs Incl. BTW

36
YOKE, FR DRIVE OUT PUT LT

27130-19B00-000  

27130-19B10-000
 2713019B00000

Stukprijs Incl. BTW

37
PLATE

09165-30003-000   0916530003000

0916530003000
Niet beschikbaar
38
COLLAR

27591-19B01-000   2759119B01000

2759119B01000

Stukprijs Incl. BTW

39
PLATE, OUTPUT YOKE OIL SEAL
PLATE, OIL SEAL

27592-19B00-000   2759219B00000

2759219B00000

Stukprijs Incl. BTW

40
O RING D:1 ID:28
O RING

09280-28007-000   0928028007000

0928028007000

Stukprijs Incl. BTW

41
YOKE COMP, PROP SFT JOINT
YOKE, PROPELLER SHAFT JOINT

27140-19B00-000   2714019B00000

2714019B00000

Stukprijs Incl. BTW

42
ECROU
NUT

09159-16004-000   0915916004000

0915916004000

Stukprijs Incl. BTW

43
WASHER
WASHER (16X30X3)

09160-16026-000   0916016026000

0916016026000

Stukprijs Incl. BTW

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de AANDRIJFAS (MODEL H/J/K/L/M/N/P) van uw Suzuki van KINGQUAD. Laat het ons weten als u vragen heeft.

Originele onderdelen voor Suzuki 250 KINGQUAD 1988

KUIPDEEL/FRAME ELEKTRISCHE INFORMATIE MOTOR/TRANSMISSIE OPTIES VERING/REM/WIEL

Suzuki 250 KINGQUAD 1988

Selecteer uw Suzuki 1988 model

250 KINGQUAD 1988 LT-F4WDJ(E28)

Suzuki KINGQUAD

Cilinderinhoud: 250 cc
Jaar: 1988
Model code LT-F4WDJ(E28)
4WD
