ACHTERWIELOPHANGING ARM (MODELE J / K / L / M / N / P / R / S)

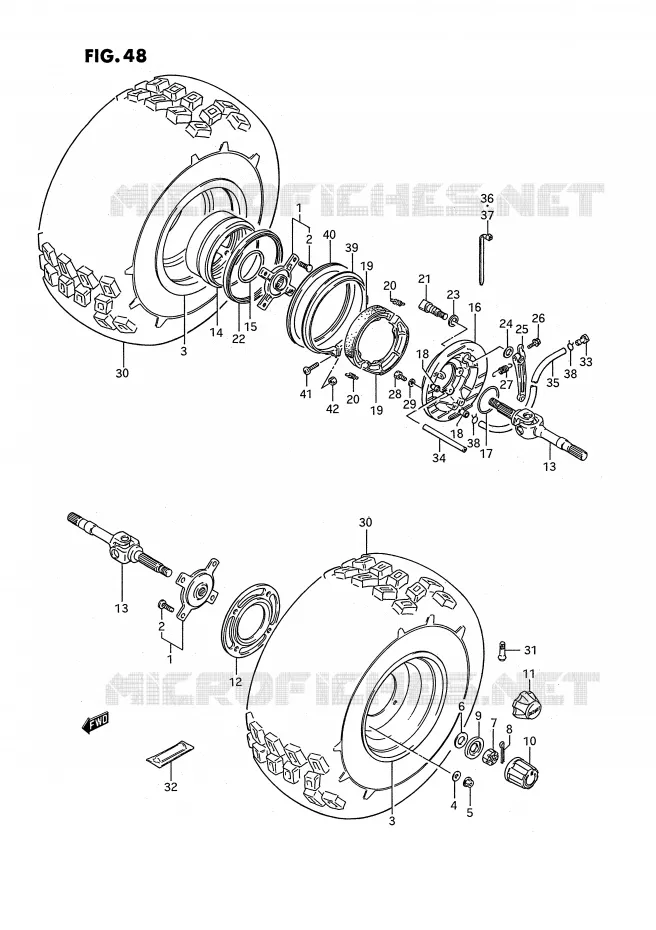

ACHTERWIEL VOOR SUZUKI QUADRUNNER 250 1987

(1) 54110-19B00-000

FRONT HUB
HUB, REAR WHEEL

(1) 64110-19B10-000

HUB LT
REAR HUB DRUM

(1) 64110-19B11-000

HUB, REAR WHEEL

(2) 09119-10045-XC0

BOLT

(3) 65310-19B11-13L

RIM,REAR WHEEL
RIM, REAR WHEEL (SILVER)

(4) 08322-01107-000

RONDELLE 10MM
WASHER

(4) 09160-10119-000

RONDELLE 10.5X22X1.6
WASHER, WHEEL SET

(5) 08316-1010B-000

NUT

(6) 09164-18004-000

WASHER 8.5X14X1.5
WASHER

(7) 09141-18008-000

NUT
NUT, HUB (YELLOW)

(8) 04111-4040A-000

PIN
COTTER PIN

(9) 64726-19B00-000

CACHE
HOLDER, CAP

(10) 54725-18A00-000

CAPUCHON
CAP

(11) 54725-39D00-000

CAP,REAR WHEEL,CENTER
CAP, WHEEL, CENTER

(12) 64113-19B10-000

SPACER,REAR HUB,L
SPACER, HUB LH

(13) 64710-19B10-000

AXLE COMP,REAR
AXLE, REAR

(13) 64710-19B00-000

64710-19B00-000
AXLE, REAR

(14) 64120-19B00-000

DRUM,RR BRAKE
DRUM, BRAKE

(15) 09280-80001-000

O RING
O RING, DRUM

(16) 64210-19B02-000

PANEL,RR BRAKE ANCHOR
PANEL, BRAKE ANCHOR

(17) 09280-70010-000

O RING D:2 ID:69.5
O RING, PANEL

(18) 09364-12002-000

UNION

(19) 64400-19820-000

JEU DE PATINS DE FREIN
SHOE, BRAKE

(20) 55420-30000-000

RESSORT MACHOIRE DE FREIN
SPRING, SHOE

(21) 64440-19B00-000

CAM COMP,REAR BRAKE
CAM, REAR BRAKE

(22) 64124-19B00-000

SEAL,DRUM BRAKE DUST
DUST SEAL, DRUM

(23) 64443-18A00-000

JOINT
O RING

(24) 09160-16003-000

RONDELLE 16X30X1
WASHER

(25) 64451-19B01-000

LEVER,REAR BRAKE CAM
LEVER, CAM

(26) 01550-0625A-000

BOLT
BOLT, T/F SHIFT BODY

(27) 09443-13022-000

SPRING

(28) 01500-0820A-000

BOLT
DISCONTINUED

(28) 01570-08203-000

BOULON
DISCONTINUED

(29) 08321-0108B-000

WASHER,LOCK
WSHERLCK8.2X15.6X2.5

(30) 65100-19B30-000

TIRE, T/L REAR (25X12.00-10) (BRIDGESTONE)

(30) 65100-19B31-000

TIRE, T/L REAR (25X12.00-10) (BRIDGESTONE)

(30) 65100-19B40-000

TIRE, T/L REAR (AT25X12-10) (BRIDGESTONE)

(30) 65100-19B60-000

TIRE AT 25X12-10
TIRE, T/L REAR (25X12.00-10) (DUNLOP)

(31) 43130-75150-000

--> 43130-78030-000
VALVE ASSY, WHEEL RIM

(31) 43130-78030-000

VALVE ASSY, WHEEL RIM

(32) 96200-18A02-000

JAUGE
GAUGE ASSY, AIR PRESSUR

(33) 13877-00190-000

BOUCHON, TUYAU RENIFLARD
PLUG, DRAIN HOSE

(34) 09352-11154-00B

HOSE 11X15X2000
HOSE, BREATHER

(35) 09352-11154-600

HOSE GSX-R600/L7
HOSE, DRAIN

(36) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP

(37) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP, DRAIN HOSE

(38) 09401-14301-000

CLIPS DE TUYAU
CLIP, HOSE

(39) 64260-19B00-000

BRACKET,RR BRAKE COVER
BRACKET, BRAKE COVER

(40) 64265-19B00-000

COVER,RR BRAKE
COVER, REAR BRAKE

(41) 02112-0416A-000

SCREW

(42) 08310-00043-000

NUT

	Onderdeelnummer	Produkt	Aantal
# 1	54110-19B00-000 5411019B00000 5411019B00000	FRONT HUB HUB, REAR WHEEL	Niet beschikbaar	0,00 €
# 1	64110-19B10-000 6411019B10000 6411019B10000	HUB LT REAR HUB DRUM	Niet beschikbaar	0,00 €
# 1	64110-19B11-000 6411019B11000 6411019B11000	HUB, REAR WHEEL	Niet beschikbaar	0,00 €
# 2	09119-10045-000 09119-10045-XC0 0911910045000	BOLT	2,95 €
# 3	65310-19B01-13L 65310-19B11-13L 6531019B0113L	RIM, REAR WHEEL RIM, REAR WHEEL (SILVER)	492,58 €
# 4	08322-21107-000 08322-01107-000 0832221107000	RONDELLE 10MM WASHER	2,42 €
# 4	09160-10119-000 0916010119000 0916010119000	RONDELLE 10.5X22X1.6 WASHER, WHEEL SET	Niet beschikbaar	0,00 €
# 5	08316-10103-000 08316-1010B-000 0831610103000	NUT	3,35 €
# 6	09164-18004-000 0916418004000 0916418004000	WASHER 8.5X14X1.5 WASHER	4,37 €
# 7	09141-18004-000 09141-18008-000 0914118004000	NUT NUT, HUB (YELLOW)	7,36 €
# 8	04111-40408-000 04111-4040A-000 0411140408000	PIN COTTER PIN	1,49 €
# 9	64726-19B00-000 6472619B00000 6472619B00000	CACHE HOLDER, CAP	4,35 €
# 10	54725-18A00-000 5472518A00000 5472518A00000	CAPUCHON CAP	12,02 €
# 11	54725-19B00-000 54725-39D00-000 5472519B00000	CAP, REAR WHEEL, CENTER CAP, WHEEL, CENTER	15,23 €
# 12	64113-19B10-000 6411319B10000 6411319B10000	SPACER, REAR HUB, L SPACER, HUB LH	33,83 €
# 13	64710-19B10-000 6471019B10000 6471019B10000	AXLE COMP, REAR AXLE, REAR	396,03 €
# 13	64710-19B00-000 6471019B00000 6471019B00000	64710-19B00-000 AXLE, REAR	Niet beschikbaar	0,00 €
# 14	64120-19B00-000 6412019B00000 6412019B00000	DRUM, RR BRAKE DRUM, BRAKE	195,37 €
# 15	09280-80001-000 0928080001000 0928080001000	O RING O RING, DRUM	3,77 €
# 16	64210-19B02-000 6421019B02000 6421019B02000	PANEL, RR BRAKE ANCHOR PANEL, BRAKE ANCHOR	165,29 €
# 17	09280-70010-000 0928070010000 0928070010000	O RING D:2 ID:69.5 O RING, PANEL	4,97 €
# 18	09364-12002-000 0936412002000 0936412002000	UNION	3,26 €
# 19	64410-19B00-000 64400-19820-000 6441019B00000	JEU DE PATINS DE FREIN SHOE, BRAKE	71,98 €
# 20	55420-30000-000 5542030000000 5542030000000	RESSORT MACHOIRE DE FREIN SPRING, SHOE	4,79 €
# 21	64440-19B00-000 6444019B00000 6444019B00000	CAM COMP, REAR BRAKE CAM, REAR BRAKE	22,25 €
# 22	64124-19B00-000 6412419B00000 6412419B00000	SEAL, DRUM BRAKE DUST DUST SEAL, DRUM	Niet beschikbaar	0,00 €
# 23	64443-18A00-000 6444318A00000 6444318A00000	JOINT O RING	2,24 €
# 24	09160-16003-000 0916016003000 0916016003000	RONDELLE 16X30X1 WASHER	3,26 €
# 25	64451-19B01-000 6445119B01000 6445119B01000	LEVER, REAR BRAKE CAM LEVER, CAM	118,84 €
# 26	01517-06256-000 01550-0625A-000 0151706256000	BOLT BOLT, T/F SHIFT BODY	2,62 €
# 27	09443-13022-000 0944313022000 0944313022000	SPRING	2,37 €
# 28	01107-08203-000 01500-0820A-000 0110708203000	BOLT DISCONTINUED	2,86 €
# 28	01147-08203-000 0114708203000	BOULON DISCONTINUED	Niet beschikbaar	0,00 €
# 29	08321-31086-000 08321-0108B-000 0832131086000	WASHER, LOCK WSHERLCK8.2X15.6X2.5	3,13 €
# 30	65100-19B30-000 6510019B30000 6510019B30000	TIRE, T/L REAR (25X12.00-10) (BRIDGESTONE)	Niet beschikbaar	0,00 €
# 30	65100-19B31-000 6510019B31000 6510019B31000	TIRE, T/L REAR (25X12.00-10) (BRIDGESTONE)	Niet beschikbaar	0,00 €
# 30	65100-19B40-000 6510019B40000 6510019B40000	TIRE, T/L REAR (AT25X12-10) (BRIDGESTONE)	Niet beschikbaar	0,00 €
# 30	65100-19B50-000 6510019B50000	TIRE AT 25X12-10 TIRE, T/L REAR (25X12.00-10) (DUNLOP)	Niet beschikbaar	0,00 €
# 31	43130-75150-000 4313075150000 4313075150000	--> 43130-78030-000 VALVE ASSY, WHEEL RIM	Niet beschikbaar	0,00 €
# 31	43130-78030-000 4313078030000 4313078030000	VALVE ASSY, WHEEL RIM	Niet beschikbaar	0,00 €
# 32	96200-18A01-000 96200-18A02-000 9620018A01000	JAUGE GAUGE ASSY, AIR PRESSUR	34,52 €
# 33	13877-00190-000 1387700190000 1387700190000	BOUCHON, TUYAU RENIFLARD PLUG, DRAIN HOSE	5,06 €
# 34	09352-11153-00A 09352-11154-00B 093521115300A	HOSE 11X15X2000 HOSE, BREATHER	38,11 €
# 35	09352-11153-600 09352-11154-600 0935211153600	HOSE GSX-R600/L7 HOSE, DRAIN	10,65 €
# 36	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP	3,13 €
# 37	09407-18402-000 0940718402000 0940718402000	GUIDE DE CABLE L:185 CLAMP, DRAIN HOSE	2,93 €
# 38	09401-14301-000 0940114301000 0940114301000	CLIPS DE TUYAU CLIP, HOSE	2,26 €
# 39	64260-19B00-000 6426019B00000 6426019B00000	BRACKET, RR BRAKE COVER BRACKET, BRAKE COVER	17,76 €
# 40	64265-19B00-000 6426519B00000 6426519B00000	COVER, RR BRAKE COVER, REAR BRAKE	42,63 €
# 41	02112-04163-000 02112-0416A-000 0211204163000	SCREW	1,62 €
# 42	08310-00043-000 0831000043000 0831000043000	NUT	Niet beschikbaar	0,00 €
