ACHTERSPATBORD (MODELE H / J / K / L) REFER TO FIG.47A(J-6) FOR MODEL M/N/P/R/S

ACHTERSPATBORD (MODELE M / N / P / R / S) VOOR SUZUKI QUADRUNNER 250 1991

ETIKET

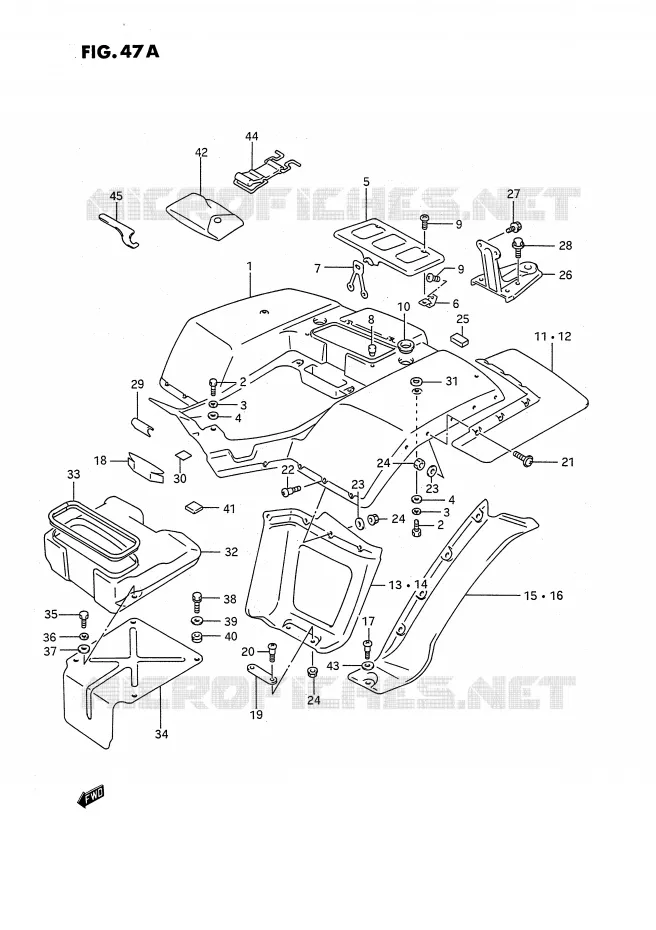

ACHTERSPATBORD (MODELE M/N/P/R/S) voor Suzuki QUADRUNNER 250 1991
1
(1)  63111-19X50-25G
FENDER SET,REAR
FENDER, REAR (ORANGE)
2
(2)  01500-0616A-000
BOLT
(2)  09118-06006-000
BOLT
3
(3)  08321-0106A-000
LOCK WASHER
WASHER, LOCK
4
(4)  09160-06134-000
WASHER
5
(5)  63195-19B00-000
LID,RR FENDER
LID, FENDER
6
(6)  63270-19B00-000
HINGE, LID
7
(7)  63196-19B00-000
BAND,RR FENDER LID
BAND, LID
8
(8)  09321-06036-000
CUSHION,LICENSE PLATE
CUSHION
9
(9)  09125-05073-000
VIS
SCREW (5X10)
(9)  02142-05104-000
--> 02142-0510A
SCREW, SIDE COWL FRONT (5X10)
10
(10)  09308-25005-000
GROMMET
11
(11)  63331-18B10-000
MUD GUARD,REAR FENDER,R
MUD GUARD, RH
12
(12)  63341-18B10-000
MUD GUARD,REAR FENDER,L
MUD GUARD, LH
13
(13)  63351-19B10-000
MUD GUARD,RR FENDER,FRONT,R
MUD GUARD, FRONT RH
14
(14)  63361-19B10-000
MUD GUARD,RR FENDER,FRONT,L
MUD GUARD, FRONT LH
15
(15)  63311-19B00-000
EXTENSION,RR FENDER MUD,FR,R
EXTENSION, RH
16
(16)  63321-19B00-000
EXTENSION,RR FENDER MUD,FR,L
EXTENSION, LH
17
(17)  09139-05040-000
SCREW
18
(18)  63355-19B10-000
HEAT SHIELD
19
(19)  63341-19B10-000
PLATE,MUD GUARD,FRONT
PLATE, FRONT
20
(20)  09139-05040-000
SCREW
21
(21)  09136-05038-000
SCREW
22
(22)  09139-05038-000
VIS
SCREW, FRONT
23
(23)  09160-05046-000
WASHER
WASHER, LOWER
24
(24)  09159-05043-000
ECROU
NUT
25
(25)  63149-19B00-000
CUSHION
26
(26)  95210-20B00-000
PLATE, TRAILER
27
(27)  01550-0816B-000
BOLT
BOLT, BRACE FRONT
28
(28)  01550-1020B-000
BOLT
BOLT, LOWER
29
(29)  63261-19B00-000
SHEET
30
(30)  63262-19B00-000
SHEET
31
(31)  09160-06077-000
RONDELLE 6.5X20X1.2
WASHER (6.5*20*1.2)
32
(32)  47431-19B00-000
BOX, REAR
33
(33)  92114-19B00-000
MOLDING
34
(34)  47432-19B02-000
PLATE, HEAT SHIELD
35
(35)  09100-06067-000
VIS 6MM
BOLT (6X14)
(35)  09118-06019-000
BOLT (6X14)
36
(36)  08321-01067-000
RONDELLE 6MM
.LOCK WASHER
37
(37)  09160-06084-000
WASHER
WASHER, FENDER & BRACE
38
(38)  01570-06167-000
BOLT
BOLT,FENDER
(38)  01570-0616A-000
BOLT
39
(39)  09169-06040-000
TOLE DE SURETE
WASHER
40
(40)  09320-08511-000
CUSHION
41
(41)  09250-10011-000
CAP
PLUG
42
(42)  09800-21019-000
TOOL ASSY
(42)  09822-00004-000
CLEF REGLAGE AMORTISS. RG125F
TOOL ASSY
43
(43)  09160-08123-000
WASHER
44
(44)  09462-00090-000
BAND
45
(45)  09822-00004-000
CLEF REGLAGE AMORTISS. RG125F
CLAMP, WRENCH
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

63111-19B10-25G

63111-19X50-25G
 6311119B1025G
FENDER SET, REAR
FENDER, REAR (ORANGE)
# 2

01107-06163-000

01500-0616A-000
 0110706163000
BOLT
# 2

09118-06006-000
0911806006000

0911806006000
BOLT
Niet beschikbaar
# 3

08321-21063-000

0832121063000
LOCK WASHER
WASHER, LOCK
Niet beschikbaar
# 4

09160-06004-000

09160-06134-000
 0916006004000
WASHER
# 5

63195-19B00-000
6319519B00000

6319519B00000
LID, RR FENDER
LID, FENDER
Niet beschikbaar
# 6

63270-19B00-000
6327019B00000

6327019B00000
HINGE, LID
Niet beschikbaar
# 7

63196-19B00-000
6319619B00000

6319619B00000
BAND, RR FENDER LID
BAND, LID
Niet beschikbaar
# 8

09321-06013-000

09321-06036-000
 0932106013000
CUSHION, LICENSE PLATE
CUSHION
# 9

09125-05073-000
0912505073000

0912505073000
VIS
SCREW (5X10)
# 9

02142-05104-000
0214205104000

0214205104000
--> 02142-0510A
SCREW, SIDE COWL FRONT (5X10)
Niet beschikbaar
# 10

09308-25003-000

09308-25005-000
 0930825003000
GROMMET
# 11

63331-18B10-000
6333118B10000

6333118B10000
MUD GUARD, REAR FENDER, R
MUD GUARD, RH
Niet beschikbaar
# 12

63341-18B10-000
6334118B10000

6334118B10000
MUD GUARD, REAR FENDER, L
MUD GUARD, LH
Niet beschikbaar
# 13

63351-19B10-000
6335119B10000

6335119B10000
MUD GUARD, RR FENDER, FRONT, R
MUD GUARD, FRONT RH
Niet beschikbaar
# 14

63361-19B10-000
6336119B10000

6336119B10000
MUD GUARD, RR FENDER, FRONT, L
MUD GUARD, FRONT LH
# 15

63311-19B00-000
6331119B00000

6331119B00000
EXTENSION, RR FENDER MUD, FR, R
EXTENSION, RH
# 16

63321-19B00-000
6332119B00000

6332119B00000
EXTENSION, RR FENDER MUD, FR, L
EXTENSION, LH
# 17

09139-05040-000
0913905040000

0913905040000
SCREW
# 18

63355-19B10-000
6335519B10000

6335519B10000
HEAT SHIELD
Niet beschikbaar
# 19

63341-19B10-000
6334119B10000

6334119B10000
PLATE, MUD GUARD, FRONT
PLATE, FRONT
Niet beschikbaar
# 20

09139-05040-000
0913905040000

0913905040000
SCREW
# 21

09136-05038-000
0913605038000

0913605038000
SCREW
# 22

09139-05038-000
0913905038000

0913905038000
VIS
SCREW, FRONT
# 23

09160-05039-000

09160-05046-000
 0916005039000
WASHER
WASHER, LOWER
# 24

09159-05026-000

09159-05043-000
 0915905026000
ECROU
NUT
# 25

63149-19B00-000
6314919B00000

6314919B00000
CUSHION
Niet beschikbaar
# 26

95210-20B00-000
9521020B00000

9521020B00000
PLATE, TRAILER
Niet beschikbaar
# 27

01517-08165-000

01550-0816B-000
 0151708165000
BOLT
BOLT, BRACE FRONT
# 28

01517-10205-000

0151710205000
BOLT
BOLT, LOWER
Niet beschikbaar
# 29

63261-19B00-000
6326119B00000

6326119B00000
SHEET
Niet beschikbaar
# 30

63262-19B00-000
6326219B00000

6326219B00000
SHEET
Niet beschikbaar
# 31

09160-06038-000

09160-06077-000
 0916006038000
RONDELLE 6.5X20X1.2
WASHER (6.5*20*1.2)
# 32

47431-19B00-000
4743119B00000

4743119B00000
BOX, REAR
Niet beschikbaar
# 33

92114-19B00-000
9211419B00000

9211419B00000
MOLDING
Niet beschikbaar
# 34

47432-19B02-000
4743219B02000

4743219B02000
PLATE, HEAT SHIELD
Niet beschikbaar
# 35

09100-06067-000
0910006067000

0910006067000
VIS 6MM
BOLT (6X14)
Niet beschikbaar
# 35

09118-06019-000
0911806019000

0911806019000
BOLT (6X14)
Niet beschikbaar
# 36

08321-21067-000

08321-01067-000
 0832121067000
RONDELLE 6MM
.LOCK WASHER
# 37

09160-06006-000

09160-06084-000
 0916006006000
WASHER
WASHER, FENDER & BRACE
# 38

01137-06167-000

01570-06167-000
 0113706167000
BOLT
BOLT, FENDER
# 38

01570-06163-000

01570-0616A-000
 0157006163000
BOLT
# 39

09169-06040-000
0916906040000

0916906040000
TOLE DE SURETE
WASHER
# 40

09320-08030-000

0932008030000
CUSHION
Niet beschikbaar
# 41

09250-10011-000
0925010011000

0925010011000
CAP
PLUG
# 42

09800-00343-000

09822-00004-000
 0980000343000
CLEF REGLAGE AMORTISS. RG125F
TOOL ASSY
# 42

09800-21019-000
0980021019000

0980021019000
TOOL ASSY
# 43

09160-08107-000

09160-08123-000
 0916008107000
WASHER
# 44

09462-00090-000
0946200090000

0946200090000
BAND
Niet beschikbaar
# 45

09822-00004-000
0982200004000

0982200004000
CLEF REGLAGE AMORTISS. RG125F
CLAMP, WRENCH
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
Bestel vandaag nog uw reserveonderdelen en ontvang ze direct thuis!

Originele onderdelen voor Suzuki 250 QUADRUNNER 1991
