ACHTER KUIP (MODELE W / X) REFER TO FIG.36A(G-13) FOR MODEL Y

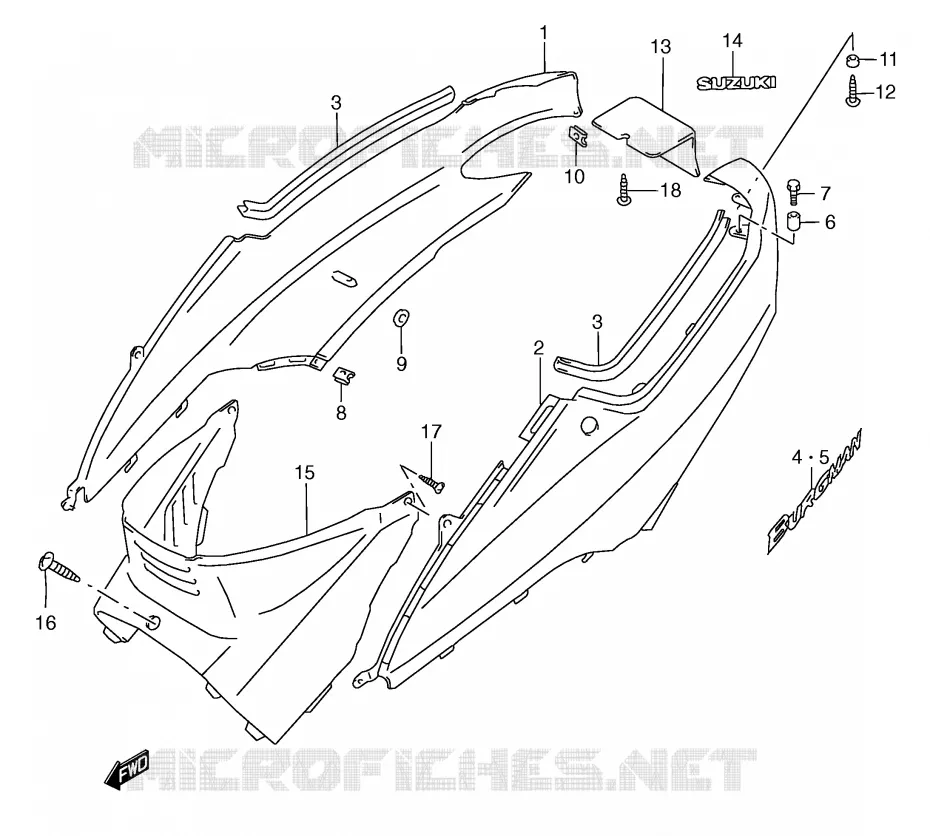

ACHTER KUIP (MODELE Y) VOOR SUZUKI BURGMAN 250 2000

ACHTER KUIP (MODELE K1) REFER TO FIG.36C(G-15) FOR MODEL K2

(1) 47111-14F00-YC7

COVER,FRAME,R
COVER, FRAME RH (GOLD)

(1) 47111-14F00-1LF

FRAME RH COVER
COVER, FRAME RH (BLUE)

(1) 47111-14F00-Y7L

COVER,FRAME,R
COVER, FRAME RH (BLACK)

(1) 47111-14F00-YD8

CARTER LATERAL ARGENT
COVER, FRAME RH (SILVER)

(1) 47111-14F00-YE1

COVER,FRAME,R(GRAY)
COVER, FRAME RH (GRAY)

(2) 47211-14F00-Y7L

COVER,FRAME,L
COVER, FRAME LH (BLACK)

(2) 47211-14F00-1LF

FRAME LH COVER
COVER, FRAME LH (BLUE)

(2) 47211-14F00-YC7

COVER,FRAME,L
COVER, FRAME LH (GOLD)

(2) 47211-14F00-YE1

COVER,FRAME,L(GRAY)
COVER, FRAME LH (GRAY)

(2) 47211-14F00-YD8

CARTER LATERAL ARGENT
COVER, FRAME LH (SILVER)

(3) 47161-14F00-000

MOLDING

(4) 68131-15F10-000

EMBLEM,FRAME COVER,R
EMBLEM, RH

(5) 68141-15F10-000

EMBLEM,FRAME COVER,L
EMBLEM, LH

(6) 46271-14F00-000

CUSHION,FRM COV UPPER,RR,LH
CUSHION, LH

(7) 09113-06001-000

BOLT,REAR FENDER
BOLT, REAR

(8) 09148-05038-000

TOLE RESSORT 5MM
NUT, FRONT

(9) 09320-08513-000

CUSHION AN650K4 (8X26X7)
CUSHION, CENTER

(10) 09148-05013-000

TOLE RESSORT 5MM
NUT, REAR

(11) 09180-05046-000

SPACER
SPACER, REAR LH

(12) 02112-0516B-000

SCREW. TRUNK BOX
SCREW, REAR LH

(13) 47311-14F00-Y7L

COVER,FRAME,CENTER
COVER, FRAME CENTER (BLACK)

(13) 47311-14F00-1LF

CENTER FRAME COVER
COVER, FRAME CENTER (BLUE)

(13) 47311-14F00-YC7

COVER,FRAME,CENTER
COVER, FRAME CENTER (GOLD)

(13) 47311-14F00-YD8

COUVERCLE ARGENT
COVER, FRAME CENTER (SILVER)

(13) 47311-14F00-YE1

COVER, FRAME CENTER (GRAY)

(14) 68165-14F00-CD5

EMBLEM, SUZUKI (YD8)
EMBLEM

(14) 68165-14F00-CD4

EMBLEM, SUZUKI (YC7)
EMBLEM

(14) 68165-14F00-M5P

EMBLEM,SUZUKI
EMBLEM

(14) 68165-14F00-CD6

EMBLEM,SUZUKI (YE1)
EMBLEM

(14) 68165-14F00-M7P

EMBLEM, SUZUKI (Y7L)
EMBLEM

(15) 47351-14F00-Y0J

FRAME FRONT COVER
COVER, FRAME FRONT (GRAY)

(16) 03541-0516A-000

SCREW

(17) 09122-66007-000

SCREW,6X14
SCREW, SIDE

	Onderdeelnummer	Produkt	Aantal
# 1	47111-14F00-YC7 4711114F00YC7 4711114F00YC7	COVER, FRAME, R COVER, FRAME RH (GOLD)	422,95 €
# 1	47111-14F00-1LF 4711114F001LF 4711114F001LF	FRAME RH COVER COVER, FRAME RH (BLUE)	Niet beschikbaar	0,00 €
# 1	47111-14F00-Y7L 4711114F00Y7L 4711114F00Y7L	COVER, FRAME, R COVER, FRAME RH (BLACK)	Niet beschikbaar	0,00 €
# 1	47111-14F00-YD8 4711114F00YD8 4711114F00YD8	CARTER LATERAL ARGENT COVER, FRAME RH (SILVER)	Niet beschikbaar	0,00 €
# 1	47111-14F00-YE1 4711114F00YE1 4711114F00YE1	COVER, FRAME, R(GRAY) COVER, FRAME RH (GRAY)	Niet beschikbaar	0,00 €
# 2	47211-14F00-1LF 4721114F001LF 4721114F001LF	FRAME LH COVER COVER, FRAME LH (BLUE)	197,83 €
# 2	47211-14F00-Y7L 4721114F00Y7L 4721114F00Y7L	COVER, FRAME, L COVER, FRAME LH (BLACK)	206,44 €
# 2	47211-14F00-YC7 4721114F00YC7 4721114F00YC7	COVER, FRAME, L COVER, FRAME LH (GOLD)	197,83 €
# 2	47211-14F00-YE1 4721114F00YE1 4721114F00YE1	COVER, FRAME, L(GRAY) COVER, FRAME LH (GRAY)	197,83 €
# 2	47211-14F00-YD8 4721114F00YD8 4721114F00YD8	CARTER LATERAL ARGENT COVER, FRAME LH (SILVER)	Niet beschikbaar	0,00 €
# 3	47161-14F00-000 4716114F00000 4716114F00000	MOLDING	7,51 €
# 4	68131-15F10-000 6813115F10000 6813115F10000	EMBLEM, FRAME COVER, R EMBLEM, RH	68,90 €
# 5	68141-15F10-000 6814115F10000 6814115F10000	EMBLEM, FRAME COVER, L EMBLEM, LH	68,90 €
# 6	46271-14F00-000 4627114F00000 4627114F00000	CUSHION, FRM COV UPPER, RR, LH CUSHION, LH	Niet beschikbaar	0,00 €
# 7	09113-06001-000 0911306001000 0911306001000	BOLT, REAR FENDER BOLT, REAR	3,08 €
# 8	09148-05038-000 0914805038000 0914805038000	TOLE RESSORT 5MM NUT, FRONT	2,62 €
# 9	09320-08018-000 09320-08513-000 0932008018000	CUSHION AN650K4 (8X26X7) CUSHION, CENTER	3,22 €
# 10	09148-05004-000 09148-05013-000 0914805004000	TOLE RESSORT 5MM NUT, REAR	2,31 €
# 11	09180-05046-000 0918005046000 0918005046000	SPACER SPACER, REAR LH	2,73 €
# 12	02112-05163-000 02112-0516B-000 0211205163000	SCREW. TRUNK BOX SCREW, REAR LH	2,06 €
# 13	47311-14F00-Y7L 4731114F00Y7L 4731114F00Y7L	COVER, FRAME, CENTER COVER, FRAME CENTER (BLACK)	32,82 €
# 13	47311-14F00-1LF 4731114F001LF 4731114F001LF	CENTER FRAME COVER COVER, FRAME CENTER (BLUE)	Niet beschikbaar	0,00 €
# 13	47311-14F00-YC7 4731114F00YC7 4731114F00YC7	COVER, FRAME, CENTER COVER, FRAME CENTER (GOLD)	Niet beschikbaar	0,00 €
# 13	47311-14F00-YD8 4731114F00YD8 4731114F00YD8	COUVERCLE ARGENT COVER, FRAME CENTER (SILVER)	Niet beschikbaar	0,00 €
# 13	47311-14F00-YE1 4731114F00YE1 4731114F00YE1	COVER, FRAME CENTER (GRAY)	Niet beschikbaar	0,00 €
# 14	68165-14F00-CD4 6816514F00CD4 6816514F00CD4	EMBLEM, SUZUKI (YC7) EMBLEM	10,87 €
# 14	68165-14F00-CD5 6816514F00CD5 6816514F00CD5	EMBLEM, SUZUKI (YD8) EMBLEM	15,51 €
# 14	68165-14F00-M5P 6816514F00M5P 6816514F00M5P	EMBLEM, SUZUKI EMBLEM	10,87 €
# 14	68165-14F00-CD6 6816514F00CD6 6816514F00CD6	EMBLEM, SUZUKI (YE1) EMBLEM	Niet beschikbaar	0,00 €
# 14	68165-14F00-M7P 6816514F00M7P 6816514F00M7P	EMBLEM, SUZUKI (Y7L) EMBLEM	Niet beschikbaar	0,00 €
# 15	47351-14F00-Y0J 4735114F00Y0J 4735114F00Y0J	FRAME FRONT COVER COVER, FRAME FRONT (GRAY)	46,32 €
# 16	03541-05163-000 03541-0516A-000 0354105163000	SCREW	1,71 €
# 17	09122-66004-000 09122-66007-000 0912266004000	SCREW, 6X14 SCREW, SIDE	3,35 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTER KUIP (MODELE Y) van uw Suzuki van BURGMAN. Laat het ons weten als u vragen heeft.
