ACHTERSPATBORD

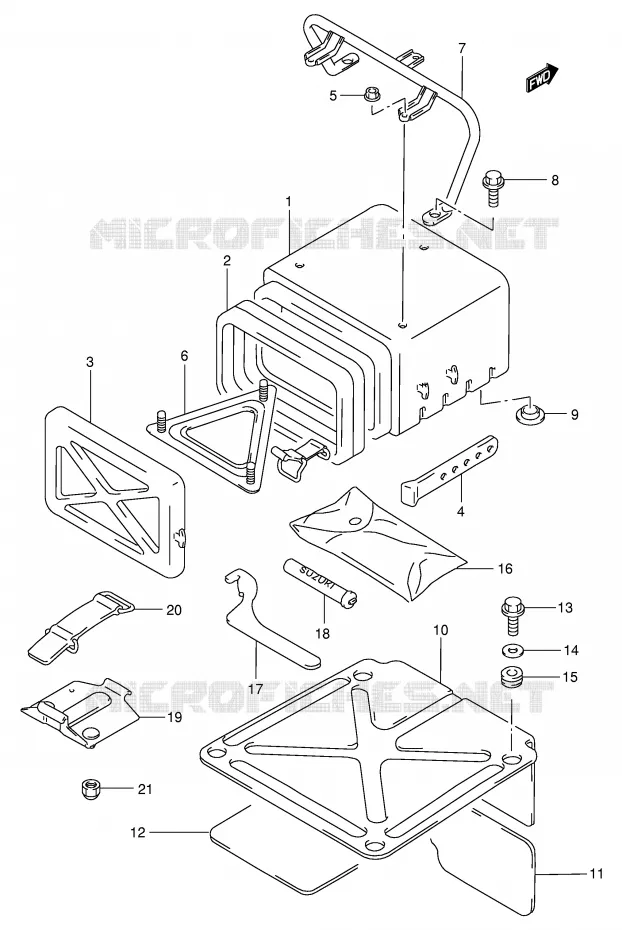

GEREEDSCHAPSKIST VOOR SUZUKI KINGQUAD 300 2001

ETIKET

(1) 93111-39DA0-000

BODY, REAR BOX

(2) 92114-19B00-000

MOLDING

(3) 93121-39DA0-000

LID

(4) 93191-09F11-000

BAND. BOX
BAND

(4) 93191-09F00-000

BAND

(5) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(6) 93230-39DA0-000

BRACKET

(7) 93240-39DA0-000

BRACE

(8) 09118-06019-000

BOLT, BRACE

(9) 09250-10011-000

CAP
PLUG

(10) 47432-19B02-000

PLATE, HEAT SHIELD

(11) 47433-19B00-000

SHIELD, MUFFLER NO.1

(12) 47434-19B00-000

SHIELD, MUFFLER NO.2

(13) KIT47370-40H00

KIT47370-40H00
BOLT, PLATE

(14) 09169-06040-000

TOLE DE SURETE
WASHER

(15) 09320-08511-000

CUSHION

(16) 09800-21019-000

TOOL ASSY

(17) 09822-00003-000

CLAMP, WRENCH

(17) 09822-00004-000

CLEF REGLAGE AMORTISS. RG125F
CLAMP, WRENCH

(18) 96200-18A02-000

JAUGE
GAUGE, AIR

(19) 41550-49201-000

BOITIER
HOLDER, TOOL

(20) 09462-00093-000

COURROIE CAOUTCHOUC, OUTIL
BAND, TOOL

(21) 08319-3106A-000

NUT

	Onderdeelnummer	Produkt	Aantal
# 1	93111-39DA0-000 9311139DA0000 9311139DA0000	BODY, REAR BOX	Niet beschikbaar	0,00 €
# 2	92114-19B00-000 9211419B00000 9211419B00000	MOLDING	Niet beschikbaar	0,00 €
# 3	93121-39DA0-000 9312139DA0000 9312139DA0000	LID	Niet beschikbaar	0,00 €
# 4	93191-09F10-000 93191-09F11-000 9319109F10000	BAND. BOX BAND	15,40 €
# 4	93191-09F00-000 9319109F00000 9319109F00000	BAND	Niet beschikbaar	0,00 €
# 5	08316-10063-000 08319-31067-000 0831610063000	ECROU 6MM CHROMEE NUT	2,53 €
# 6	93230-39DA0-000 9323039DA0000 9323039DA0000	BRACKET	Niet beschikbaar	0,00 €
# 7	93240-39DA0-000 9324039DA0000 9324039DA0000	BRACE	Niet beschikbaar	0,00 €
# 8	09118-06019-000 0911806019000 0911806019000	BOLT, BRACE	Niet beschikbaar	0,00 €
# 9	09250-10011-000 0925010011000 0925010011000	CAP PLUG	3,50 €
# 10	47432-19B02-000 4743219B02000 4743219B02000	PLATE, HEAT SHIELD	Niet beschikbaar	0,00 €
# 11	47433-19B00-000 4743319B00000 4743319B00000	SHIELD, MUFFLER NO.1	Niet beschikbaar	0,00 €
# 12	47434-19B00-000 4743419B00000 4743419B00000	SHIELD, MUFFLER NO.2	Niet beschikbaar	0,00 €
# 13	01550-06163-000 0155006163000	KIT47370-40H00 BOLT, PLATE	Niet beschikbaar	0,00 €
# 14	09169-06040-000 0916906040000 0916906040000	TOLE DE SURETE WASHER	1,97 €
# 15	09320-08030-000 0932008030000	CUSHION	Niet beschikbaar	0,00 €
# 16	09800-21019-000 0980021019000 0980021019000	TOOL ASSY	68,28 €
# 17	09822-00003-000 0982200003000 0982200003000	CLAMP, WRENCH	14,72 €
# 17	09822-00004-000 0982200004000 0982200004000	CLEF REGLAGE AMORTISS. RG125F CLAMP, WRENCH	14,46 €
# 18	96200-18A01-000 96200-18A02-000 9620018A01000	JAUGE GAUGE, AIR	34,52 €
# 19	41550-49201-000 4155049201000 4155049201000	BOITIER HOLDER, TOOL	10,45 €
# 20	09462-00073-000 09462-00093-000 0946200073000	COURROIE CAOUTCHOUC, OUTIL BAND, TOOL	8,28 €
# 21	08319-31063-000 08319-3106A-000 0831931063000	NUT	2,73 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de GEREEDSCHAPSKIST van uw Suzuki van KINGQUAD. Laat het ons weten als u vragen heeft.
