ACHTERLICHT

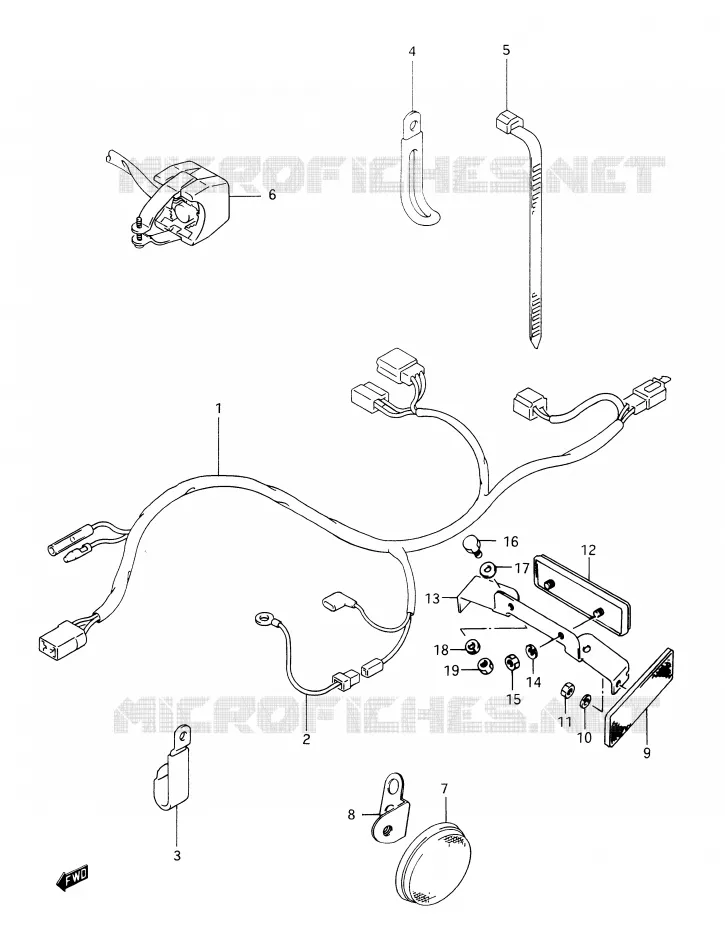

BEDRADING VOOR SUZUKI DR 350 1993

* PREFACE DU CATALOGUE *

(1) 36610-14D00-000

TORCHE ELECTRIQUE DR350S (0PT)
WIRING HARNESS

(2) 36851-14D00-000

CABLE ELECTR.
LEAD WIRE, IGNITION COIL

(3) 09403-06329-000

CLAMP

(4) 09404-08420-000

COURROIE
LEAD WIRE CLAMP (L:67)

(4) 09404-06039-000

CLAMP
CLAMP,BATTERY (+) LEAD WIRE

(5) 09407-25401-000

GUIDE DE CABLE L=235
CLAMP (L:235)

(5) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP

(5) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP (L:185)

(6) 37820-14X50-000

INTERRUPTEUR COUPE CIRCUIT RM
SWITCH ASSY, ENGINE STOP

(7) 35950-14A00-000

REFLECTEUR
REFLECTOR, FRONT SIDE

(8) 35956-14D00-000

BRACKET, FRONT REFLECTOR RH

(8) 35957-14D00-000

BRACKET, FRONT REFLECTOR LH

(9) 35970-00A10-000

REFLECTEUR
REFLECTOR, REAR SIDE

(10) 08321-0105A-000

WASHER,LOCK
LOCK WASHER

(11) 08310-0005B-000

NUT

(12) 35970-44A00-000

RR REFLEXREFLECTOR
REFLECTOR, REAR

(13) 35974-14D00-000

BRACKET, REAR REFLECTOR

(14) 08321-0105A-000

WASHER,LOCK
LOCK WASHER

(15) 08310-0005B-000

NUT

(16) 01500-0616A-000

BOLT
BOLT, LOWER COVER (6X16)

(17) 09160-06019-000

RONDELLE 6.5X16X1.2
WASHER

(18) 08321-0106A-000

LOCK WASHER

(19) 08310-0006A-000

NUT

	Onderdeelnummer	Produkt	Aantal
# 1	36610-14D00-000 3661014D00000 3661014D00000	TORCHE ELECTRIQUE DR350S (0PT) WIRING HARNESS	Niet beschikbaar	0,00 €
# 2	36851-14D00-000 3685114D00000 3685114D00000	CABLE ELECTR. LEAD WIRE, IGNITION COIL	Niet beschikbaar	0,00 €
# 3	09403-06307-000 09403-06329-000 0940306307000	CLAMP	3,44 €
# 4	09404-06422-000 09404-06039-000 0940406422000	CLAMP CLAMP, BATTERY (+) LEAD WIRE	2,86 €
# 4	09404-08402-000 09404-08420-000 0940408402000	COURROIE LEAD WIRE CLAMP (L:67)	3,97 €
# 5	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP	3,13 €
# 5	09407-18402-000 0940718402000 0940718402000	GUIDE DE CABLE L:185 CLAMP (L:185)	2,93 €
# 5	09407-25401-000 0940725401000 0940725401000	GUIDE DE CABLE L=235 CLAMP (L:235)	6,26 €
# 6	37820-14D00-000 37820-14X50-000 3782014D00000	INTERRUPTEUR COUPE CIRCUIT RM SWITCH ASSY, ENGINE STOP	44,79 €
# 7	35950-14A00-000 3595014A00000 3595014A00000	REFLECTEUR REFLECTOR, FRONT SIDE	15,04 €
# 8	35956-14D00-000 3595614D00000 3595614D00000	BRACKET, FRONT REFLECTOR RH	Niet beschikbaar	0,00 €
# 8	35957-14D00-000 3595714D00000 3595714D00000	BRACKET, FRONT REFLECTOR LH	Niet beschikbaar	0,00 €
# 9	35970-00A10-000 3597000A10000 3597000A10000	REFLECTEUR REFLECTOR, REAR SIDE	19,30 €
# 10	08321-01053-000 08321-0105A-000 0832101053000	WASHER, LOCK LOCK WASHER	2,42 €
# 11	08310-00053-000 08310-0005B-000 0831000053000	NUT	3,13 €
# 12	35970-44A00-000 3597044A00000 3597044A00000	RR REFLEXREFLECTOR REFLECTOR, REAR	Niet beschikbaar	0,00 €
# 13	35974-14D00-000 3597414D00000 3597414D00000	BRACKET, REAR REFLECTOR	Niet beschikbaar	0,00 €
# 14	08321-01053-000 08321-0105A-000 0832101053000	WASHER, LOCK LOCK WASHER	2,42 €
# 15	08310-00053-000 08310-0005B-000 0831000053000	NUT	3,13 €
# 16	01107-06165-000 01500-0616A-000 0110706165000	BOLT BOLT, LOWER COVER (6X16)	1,95 €
# 17	09160-06019-000 0916006019000 0916006019000	RONDELLE 6.5X16X1.2 WASHER	1,84 €
# 18	08321-01063-000 0832101063000	LOCK WASHER	Niet beschikbaar	0,00 €
# 19	08310-00063-000 0831000063000	NUT	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de BEDRADING van uw Suzuki van DR. Laat het ons weten als u vragen heeft.
