RADIATOR (MODELE Y / K1) REFER TO FIG.18A(E-5) FOR MODEL K2/K3/K4

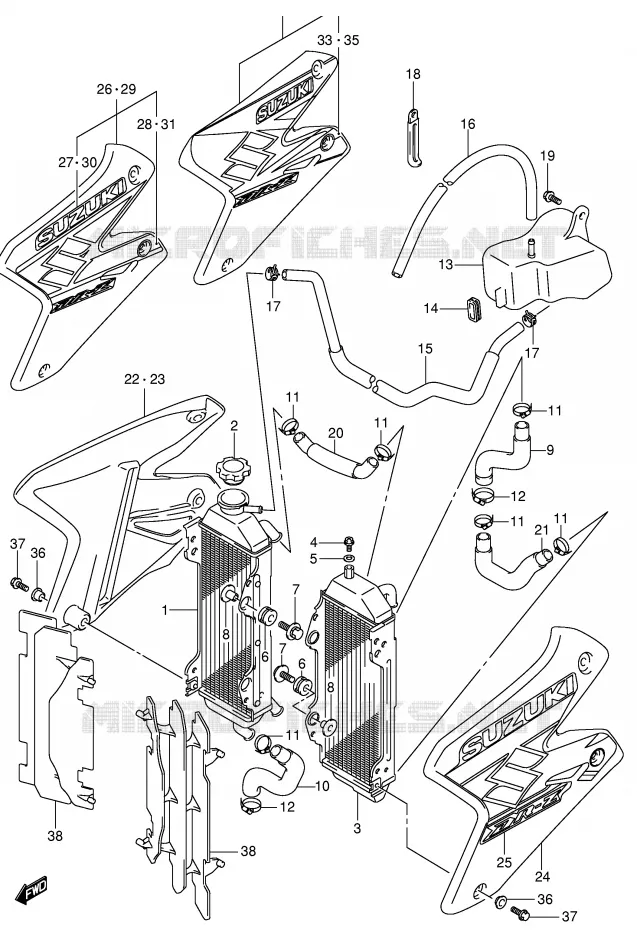

RADIATOR (MODELE K2 / K3 / K4) VOOR SUZUKI DR-Z 400 2003

KOPPELING

(1) 17710-29F20-000

RADIATEUR
RADIATOR, RH

(2) 17730-12C30-000

RADIATOR CAP
CAP, RADIATOR (1.1)

(3) 17720-29F20-000

RADIATEUR
RADIATOR, LH

(4) 17568-50F00-000

VIS DE FERMETURE
BOLT, AIR RELEASE

(5) 09168-06026-000

BAGUE DE JOINT 6.4X11.5X0.8
GASKET, AIR RELEASE

(6) 17787-19A00-000

CAOUTCHOUC AMORTISSATION
CUSHION, SUPPORT

(6) 17787-19A00-000

CAOUTCHOUC AMORTISSATION
CUSHION, SUPPORT

(7) 09116-06147-000

BOLT (6X25)

(7) 09116-06147-000

BOLT (6X25)

(8) 09180-06243-000

DOUILLE
SPACER

(8) 09180-06243-000

DOUILLE
SPACER

(9) 17851-29F21-000

HOSE,RADIATOR INLET
HOSE, INLET

(10) 17852-29F20-000

DURIT
HOSE, OUTLET

(11) 09402-28511-000

BRIDE DE TUYAU 28MM
CLAMP

(11) 09402-28511-000

BRIDE DE TUYAU 28MM
CLAMP

(11) 09402-28511-000

BRIDE DE TUYAU 28MM
CLAMP

(11) 09402-28511-000

BRIDE DE TUYAU 28MM
CLAMP

(11) 09402-28511-000

BRIDE DE TUYAU 28MM
CLAMP

(11) 09402-28511-000

BRIDE DE TUYAU 28MM
CLAMP

(12) 09402-32511-000

BRIDE DE TUYAU 32MM
CLAMP

(12) 09402-32511-000

BRIDE DE TUYAU 32MM
CLAMP

(13) 17911-29F11-000

RESERVOIR TANK
TANK, RESERVOIR

(14) 17913-29F00-000

CUSHION, RESERVOIR TANK

(15) 17981-29F01-000

INLET HOSE
HOSE, INLET

(16) 09352-50901-00B

TUYAU 5X9X2000
HOSE, OVERFLOW

(17) 09401-08413-000

CLIP

(17) 09401-08413-000

CLIP

(18) 09404-08211-000

CLAMP,(L:45 T:0.6)
CLAMP, RESERVOIR HOSE

(18) 09404-06039-000

CLAMP
CLAMP, RESERVOIR INLET HOSE

(19) 01550-0612B-000

BOLT

(20) 17853-29F10-000

HOSE,RDTR JOINT
HOSE, JOINT UPPER

(21) 17854-29F20-000

DURIT
HOSE, JOINT LOWER

(22) 17760-29F40-YU1

CACHE
COVER, RADIATOR RH (YELLOW)

(23) 68660-29F00-GY7

EMBLEME
TAPE, RADIATOR COVER RH

(24) 17770-29F40-YU1

CACHE
COVER, RADIATOR LH (YELLOW)

(25) 68670-29F00-GY7

EMBLEME
TAPE, RADIATOR COVER LH

(26) 17760-29F50-YU1

CACHE
COVER, RADIATOR RH (YELLOW)

(27) 68661-29F01-GY8

EMBLEM,SUZUKI
EMBLEM, "SUZUKI"

(28) 68665-29F50-KH2

EMBLEME
TAPE, RADIATOR COVER, RH

(29) 17770-29F50-YU1

CACHE
COVER, RADIATOR LH (YELLOW)

(30) 68661-29F01-GY8

EMBLEM,SUZUKI
EMBLEM, "SUZUKI"

(31) 68675-29F50-KH2

EMBLEME
TAPE, RADIATOR COVER, LH

(32) 17760-29F60-YU1

RH COVER
COVER, RADIATOR RH (YELLOW)

(33) 68665-29F60-NV1

TAPE,RADIATOR COVER RH
TAPE, RADIATOR RH

(34) 17770-29F60-YU1

LH COVER
COVER, RADIATOR LH (YELLOW)

(35) 68675-29F60-NV1

LH TAPE
TAPE, RADIATOR COVER LH

(36) 09169-06060-000

DOUILLE A RONDELLE M6
WASHER, RADIATOR COVER

(36) 09169-06060-000

DOUILLE A RONDELLE M6
WASHER, RADIATOR COVER

(37) 01547-0612B-000

BOLT

(37) 01547-0612B-000

BOLT

(37) 01547-0612B-000

BOLT
BOLT

(37) 01547-0612B-000

BOLT
BOLT

(38) 17831-37E11-000

RADIATOR LOUVER
LOUVER, RADIATOR

(38) 17831-37E11-000

RADIATOR LOUVER
LOUVER, RADIATOR

	Onderdeelnummer	Produkt	Aantal
# 1	17710-29F20-000 1771029F20000 1771029F20000	RADIATEUR RADIATOR, RH	343,87 €
# 2	17730-12C30-000 1773012C30000 1773012C30000	RADIATOR CAP CAP, RADIATOR (1.1)	38,49 €
# 3	17720-29F20-000 1772029F20000 1772029F20000	RADIATEUR RADIATOR, LH	360,57 €
# 4	17568-50F00-000 1756850F00000 1756850F00000	VIS DE FERMETURE BOLT, AIR RELEASE	6,77 €
# 5	09168-06026-000 0916806026000 0916806026000	BAGUE DE JOINT 6.4X11.5X0.8 GASKET, AIR RELEASE	4,04 €
# 6	17787-19A00-000 1778719A00000 1778719A00000	CAOUTCHOUC AMORTISSATION CUSHION, SUPPORT	6,12 €
# 7	09116-06147-000 0911606147000 0911606147000	BOLT (6X25)	3,62 €
# 8	09180-06243-000 0918006243000 0918006243000	DOUILLE SPACER	6,12 €
# 9	17851-29F20-000 17851-29F21-000 1785129F20000	HOSE, RADIATOR INLET HOSE, INLET	25,64 €
# 10	17852-29F20-000 1785229F20000 1785229F20000	DURIT HOSE, OUTLET	27,40 €
# 11	09402-28511-000 0940228511000 0940228511000	BRIDE DE TUYAU 28MM CLAMP	7,96 €
# 12	09402-32511-000 0940232511000 0940232511000	BRIDE DE TUYAU 32MM CLAMP	14,42 €
# 13	17911-29F11-000 1791129F11000 1791129F11000	RESERVOIR TANK TANK, RESERVOIR	44,19 €
# 14	17913-29F00-000 1791329F00000 1791329F00000	CUSHION, RESERVOIR TANK	4,70 €
# 15	17981-29F01-000 1798129F01000 1798129F01000	INLET HOSE HOSE, INLET	14,75 €
# 16	09352-50901-00B 093525090100B 093525090100B	TUYAU 5X9X2000 HOSE, OVERFLOW	19,59 €
# 17	09401-08411-000 0940108411000	CLIP	Niet beschikbaar	0,00 €
# 18	09404-06432-000 09404-06039-000 0940406432000	CLAMP CLAMP, RESERVOIR INLET HOSE	2,86 €
# 18	09404-08205-000 09404-08211-000 0940408205000	CLAMP, (L:45 T:0.6) CLAMP, RESERVOIR HOSE	2,93 €
# 19	01550-06123-000 01550-0612B-000 0155006123000	BOLT	3,15 €
# 20	17853-29F10-000 1785329F10000 1785329F10000	HOSE, RDTR JOINT HOSE, JOINT UPPER	19,83 €
# 21	17854-29F20-000 1785429F20000 1785429F20000	DURIT HOSE, JOINT LOWER	20,47 €
# 22	17760-29F40-YU1 1776029F40YU1 1776029F40YU1	CACHE COVER, RADIATOR RH (YELLOW)	82,90 €
# 23	68660-29F00-GY7 6866029F00GY7 6866029F00GY7	EMBLEME TAPE, RADIATOR COVER RH	Niet beschikbaar	0,00 €
# 24	17770-29F40-YU1 1777029F40YU1 1777029F40YU1	CACHE COVER, RADIATOR LH (YELLOW)	82,90 €
# 25	68670-29F00-GY7 6867029F00GY7 6867029F00GY7	EMBLEME TAPE, RADIATOR COVER LH	63,80 €
# 26	17760-29F50-YU1 1776029F50YU1 1776029F50YU1	CACHE COVER, RADIATOR RH (YELLOW)	Niet beschikbaar	0,00 €
# 27	68661-29F00-GY8 68661-29F01-GY8 6866129F00GY8	EMBLEM, SUZUKI EMBLEM, "SUZUKI"	28,53 €
# 28	68665-29F50-KH2 6866529F50KH2 6866529F50KH2	EMBLEME TAPE, RADIATOR COVER, RH	135,63 €
# 29	17770-29F50-YU1 1777029F50YU1 1777029F50YU1	CACHE COVER, RADIATOR LH (YELLOW)	180,82 €
# 30	68661-29F00-GY8 68661-29F01-GY8 6866129F00GY8	EMBLEM, SUZUKI EMBLEM, "SUZUKI"	28,53 €
# 31	68675-29F50-KH2 6867529F50KH2 6867529F50KH2	EMBLEME TAPE, RADIATOR COVER, LH	Niet beschikbaar	0,00 €
# 32	17760-29F60-YU1 1776029F60YU1 1776029F60YU1	RH COVER COVER, RADIATOR RH (YELLOW)	Niet beschikbaar	0,00 €
# 33	68665-29F60-NV1 6866529F60NV1 6866529F60NV1	TAPE, RADIATOR COVER RH TAPE, RADIATOR RH	120,90 €
# 34	17770-29F60-YU1 1777029F60YU1 1777029F60YU1	LH COVER COVER, RADIATOR LH (YELLOW)	Niet beschikbaar	0,00 €
# 35	68675-29F60-NV1 6867529F60NV1 6867529F60NV1	LH TAPE TAPE, RADIATOR COVER LH	167,66 €
# 36	09169-06060-000 0916906060000 0916906060000	DOUILLE A RONDELLE M6 WASHER, RADIATOR COVER	2,22 €
# 37	01547-06123-000 01547-0612B-000 0154706123000	BOLT	2,73 €
# 38	17831-37E11-000 1783137E11000 1783137E11000	RADIATOR LOUVER LOUVER, RADIATOR	18,34 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
