OLIE SLANG

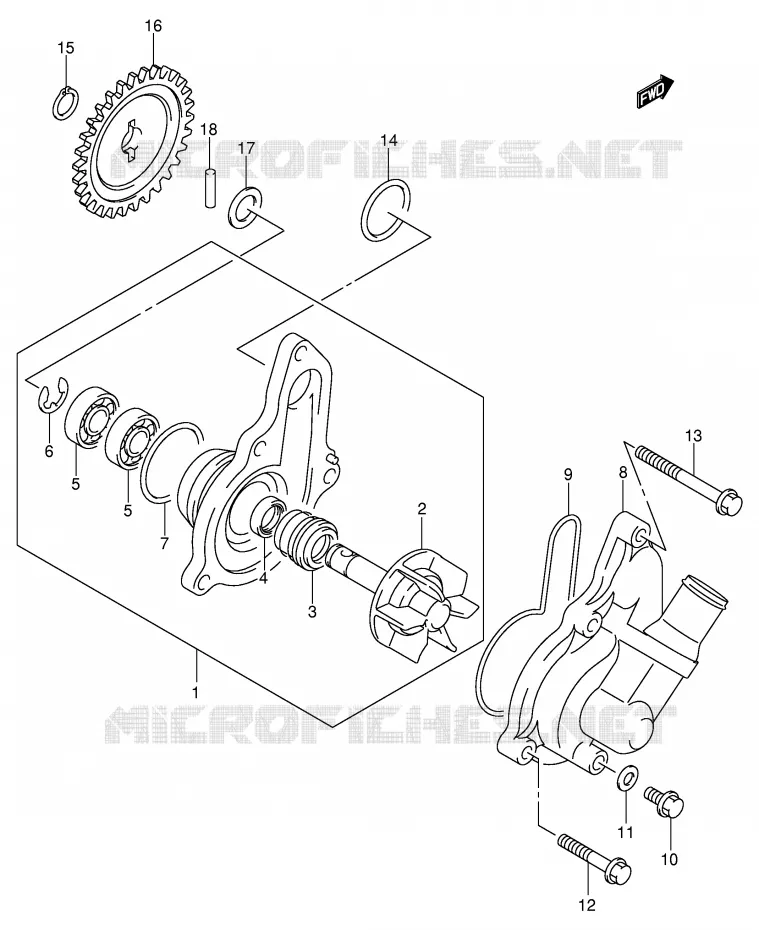

WATERPOMP VOOR SUZUKI DR-Z 400 2003

RADIATOR (MODELE Y / K1) REFER TO FIG.18A(E-6) FOR MODEL K2/K3

(1) 17400-29F00-000

PUMP ASSY, WATER

(2) 17491-29F00-000

IMPELLER SHAFT
IMPELLER/SHAFT

(3) 17470-02F11-000

SEAL,WATER PUMP SHAFT TL1000R
SEAL, MECHANICAL

(4) 17419-29F00-000

SEAL,OIL
OIL SEAL

(5) 08110-69000-000

BEARING

(5) 08110-69000-000

BEARING

(6) 08332-1108A-000

E RING

(7) 17435-33400-000

JOINT TORIQUE
O RING

(8) 17410-29F21-000

CARTER POMPE A EAU LTZ400 K3
CASE, WATER PUMP

(8) 17410-29F01-000

CARTER
CASE, WATER PUMP

(9) 17435-29F00-000

O-RING,WATER PUMP CASE
O RING

(10) 01547-0610B-000

BOLT
BOLT, DRAIN

(11) 09168-06004-000

BAGUE DE JOINT 6.2X11X1.2
GASKET (6.2X11X1.2)

(12) 09103-06204-000

BOLT,CLUTCH COVER INNER
BOLT (6X30)

(13) 09103-06209-000

BOLT,WATER PUMP & CLUTCH COVE
BOLT

(14) 09280-22001-000

JOINT TORIQUE 2.4X21.8
O RING (D:2.4,ID:21.8)

(15) 08331-31109-000

CIRCLIP,10MM
CIRCLIP

(16) 17461-29F00-000

GEAR, WATER PUMP DRIVEN

(17) 09181-10158-000

SHIM,10X18X0.5
WASHER

(18) 09261-04001-000

BOULON
PIN

	Onderdeelnummer	Produkt	Aantal
# 1	17400-29F00-000 1740029F00000 1740029F00000	PUMP ASSY, WATER	211,25 €
# 2	17491-29F00-000 1749129F00000 1749129F00000	IMPELLER SHAFT IMPELLER/SHAFT	51,53 €
# 3	17470-02F10-000 17470-02F11-000 1747002F10000	SEAL, WATER PUMP SHAFT TL1000R SEAL, MECHANICAL	25,84 €
# 4	17419-29F00-000 1741929F00000 1741929F00000	SEAL, OIL OIL SEAL	13,15 €
# 5	08110-69000-000 0811069000000 0811069000000	BEARING	18,70 €
# 6	08332-11086-000 08332-1108A-000 0833211086000	E RING	2,26 €
# 7	17435-33400-000 1743533400000 1743533400000	JOINT TORIQUE O RING	15,35 €
# 8	17410-29F20-000 17410-29F21-000 1741029F20000	CARTER POMPE A EAU LTZ400 K3 CASE, WATER PUMP	77,37 €
# 8	17410-29F01-000 1741029F01000 1741029F01000	CARTER CASE, WATER PUMP	Niet beschikbaar	0,00 €
# 9	17435-29F00-000 1743529F00000 1743529F00000	O-RING, WATER PUMP CASE O RING	11,91 €
# 10	01547-06103-000 01547-0610B-000 0154706103000	BOLT BOLT, DRAIN	2,75 €
# 11	09168-06004-000 0916806004000 0916806004000	BAGUE DE JOINT 6.2X11X1.2 GASKET (6.2X11X1.2)	1,64 €
# 12	09103-06204-000 0910306204000 0910306204000	BOLT, CLUTCH COVER INNER BOLT (6X30)	3,13 €
# 13	09103-06209-000 0910306209000 0910306209000	BOLT, WATER PUMP & CLUTCH COVE BOLT	3,13 €
# 14	09280-22001-000 0928022001000 0928022001000	JOINT TORIQUE 2.4X21.8 O RING (D:2.4, ID:21.8)	1,64 €
# 15	08331-31106-000 08331-31109-000 0833131106000	CIRCLIP, 10MM CIRCLIP	2,17 €
# 16	17461-29F00-000 1746129F00000 1746129F00000	GEAR, WATER PUMP DRIVEN	32,10 €
# 17	09181-10158-000 0918110158000 0918110158000	SHIM, 10X18X0.5 WASHER	2,22 €
# 18	09261-04001-000 0926104001000 0926104001000	BOULON PIN	1,60 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
