RADIATOR (MODELE Y / K1) REFER TO FIG.18A(E-6) FOR MODEL K2/K3

RADIATOR (MODELE K2 / K3) VOOR SUZUKI DR-Z 400 2004

RADIATOR (MODELE K4)

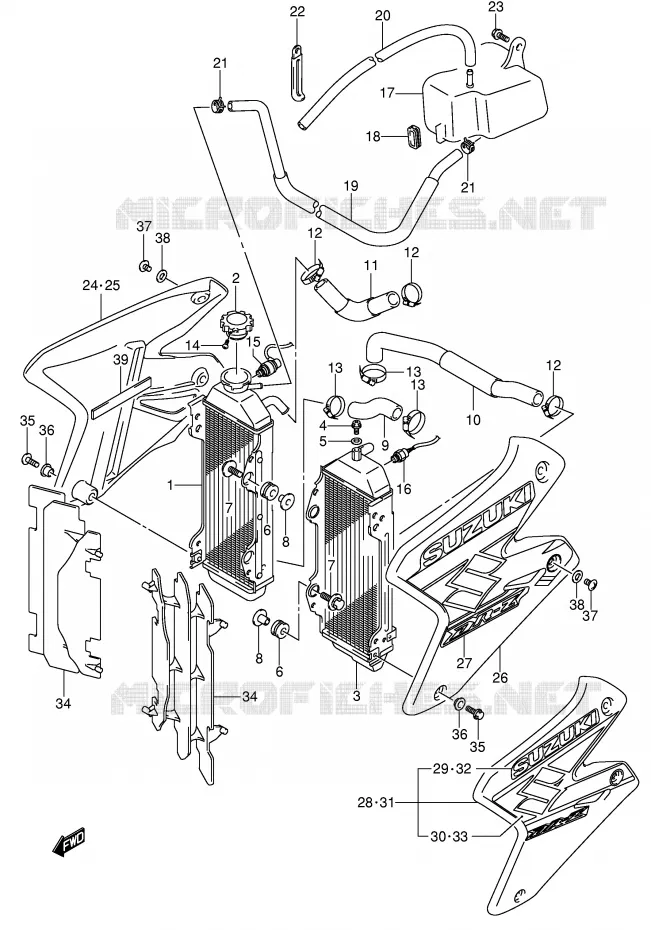

RADIATOR (MODELE K2/K3) voor Suzuki DR-Z 400 2004
1
(1)  17710-29F40-000
RADIATOR, RH
2
(2)  17730-19D11-000
CAP COMP,RADIATOR,1.1
CAP, RADIATOR (1.1)
3
(3)  17720-29F40-000
RADIATOR, LH
4
(4)  17568-50F00-000
VIS DE FERMETURE
BOLT, AIR RELEASE
5
(5)  09168-06026-000
BAGUE DE JOINT 6.4X11.5X0.8
GASKET, AIR RELEASE
6
(6)  17787-19A00-000
CAOUTCHOUC AMORTISSATION
CUSHION, SUPPORT

(7)  09116-06147-000
BOLT (6X25)
8
(8)  09180-06243-000
DOUILLE
SPACER
9
(9)  17851-29F10-000
HOSE,RDTR INLET
HOSE, INLET
10
(10)  17852-29F30-000
DURIT DE RADIATEUR
HOSE, OUTLET
11
(11)  17853-29F10-000
HOSE,RDTR JOINT
HOSE, JOINT
12
(12)  09402-28511-000
BRIDE DE TUYAU 28MM
CLAMP
13
(13)  09402-32511-000
BRIDE DE TUYAU 32MM
CLAMP
14
(14)  17733-03D10-000
SCREW
SCREW, RADIATOR CAP
15
(15)  34850-03D00-000
CAPTEUR TEMPERATURE EAU
SWITCH ASSY, WATER TEMP
16
(16)  17680-24A30-000
SWITCH COMP,FAN
SWITCH, FAN
17
(17)  17911-29F11-000
RESERVOIR TANK
TANK, RESERVOIR
18
(18)  17913-29F00-000
CUSHION, RESERVOIR TANK
19
(19)  17981-29F01-000
INLET HOSE
HOSE, INLET

(20)  09352-50901-00B
TUYAU 5X9X2000
HOSE, OVERFLOW
21
(21)  09401-08413-000
CLIP
22
(22)  09404-08211-000
CLAMP,(L:45 T:0.6)
CLAMP, RESERVOIR HOSE
(22)  09404-06039-000
CLAMP
CLAMP, RESERVOIR INLET HOSE
23
(23)  01550-0612B-000
BOLT
24
(24)  17760-29F40-YU1
CACHE
COVER, RADIATOR RH (YELLOW)
(24)  17760-29F40-YJ4
COVER, RADIATOR RH (BLUE)
25
(25)  68660-29F00-GY7
EMBLEME
TAPE, RADIATOR COVER RH
(25)  68660-29F00-HB1
TAPE, RADIATOR COVER RH
26
(26)  17770-29F40-YU1
CACHE
COVER, RADIATOR LH (YELLOW)
(26)  17770-29F40-YJ4
COVER,RADIATOR,L(BLUE)
COVER, RADIATOR LH (BLUE)
27
(27)  68670-29F00-GY7
EMBLEME
TAPE, RADIATOR COVER LH
(27)  68670-29F00-HB1
EMBLEME
TAPE, RADIATOR COVER LH
28
(28)  17760-29F50-YJ4
CACHE
COVER, RADIATOR RH (BLUE)
(28)  17760-29F50-YU1
CACHE
COVER, RADIATOR RH (YELLOW)
29
(29)  68661-29F01-GY8
EMBLEM,SUZUKI
EMBLEM, "SUZUKI"
(29)  68661-29F00-KW4
EMBLEME
EMBLEM, "SUZUKI"
30
(30)  68665-29F50-KH2
EMBLEME
TAPE, RADIATOR COVER RH
(30)  68665-29F50-KW1
EMBLEME
TAPE, RADIATOR COVER RH
31
(31)  17770-29F50-YJ4
CACHE
COVER, RADIATOR LH (BLUE)
(31)  17770-29F50-YU1
CACHE
COVER, RADIATOR LH (YELLOW)
32
(32)  68661-29F01-GY8
EMBLEM,SUZUKI
EMBLEM, "SUZUKI"
(32)  68661-29F00-KW4
EMBLEME
EMBLEM, "SUZUKI"
33
(33)  68675-29F50-KW1
EMBLEME
TAPE, RADIATOR COVER LH
(33)  68675-29F50-KH2
EMBLEME
TAPE, RADIATOR COVER LH
34
(34)  17831-37E11-000
RADIATOR LOUVER
LOUVER, RADIATOR
35
(35)  02142-0616A-000
SCREW
SCREW, RADIATOR SIDE
36
(36)  09169-06060-000
DOUILLE A RONDELLE M6
WASHER
37
(37)  02142-0608A-000
SCREW
SCREW, TANK SIDE
38
(38)  09160-06126-000
WASHER,6.5X14X2.0
WASHER (6.5X14X1.6)
39
(39)  47451-38A01-000
CAOUTCHOUC MOUSSE
CUSHION, RADIATOR COVER
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

17710-29F10-000

17710-29F40-000
 1771029F10000
RADIATOR, RH
# 2

17730-19D11-000
1773019D11000

1773019D11000
CAP COMP, RADIATOR, 1.1
CAP, RADIATOR (1.1)
# 3

17720-29F11-000

17720-29F40-000
 1772029F11000
RADIATOR, LH
# 4

17568-50F00-000
1756850F00000

1756850F00000
VIS DE FERMETURE
BOLT, AIR RELEASE
# 5

09168-06026-000
0916806026000

0916806026000
BAGUE DE JOINT 6.4X11.5X0.8
GASKET, AIR RELEASE
# 6

17787-19A00-000
1778719A00000

1778719A00000
CAOUTCHOUC AMORTISSATION
CUSHION, SUPPORT
# 7

09116-06147-000
0911606147000

0911606147000
BOLT (6X25)
# 8

09180-06243-000
0918006243000

0918006243000
DOUILLE
SPACER
# 9

17851-29F10-000
1785129F10000

1785129F10000
HOSE, RDTR INLET
HOSE, INLET
# 10

17852-29F30-000
1785229F30000

1785229F30000
DURIT DE RADIATEUR
HOSE, OUTLET
# 11

17853-29F10-000
1785329F10000

1785329F10000
HOSE, RDTR JOINT
HOSE, JOINT
# 12

09402-28511-000
0940228511000

0940228511000
BRIDE DE TUYAU 28MM
CLAMP
# 13

09402-32511-000
0940232511000

0940232511000
BRIDE DE TUYAU 32MM
CLAMP
# 14

17733-03D10-000
1773303D10000

1773303D10000
SCREW
SCREW, RADIATOR CAP
# 15

34850-03D00-000
3485003D00000

3485003D00000
CAPTEUR TEMPERATURE EAU
SWITCH ASSY, WATER TEMP
# 16

17680-24A30-000
1768024A30000

1768024A30000
SWITCH COMP, FAN
SWITCH, FAN
# 17

17911-29F11-000
1791129F11000

1791129F11000
RESERVOIR TANK
TANK, RESERVOIR
# 18

17913-29F00-000
1791329F00000

1791329F00000
CUSHION, RESERVOIR TANK
# 19

17981-29F01-000
1798129F01000

1798129F01000
INLET HOSE
HOSE, INLET
# 20

09352-50901-00B
093525090100B

093525090100B
TUYAU 5X9X2000
HOSE, OVERFLOW
# 21

09401-08411-000

0940108411000
CLIP
Niet beschikbaar
# 22

09404-06432-000

09404-06039-000
 0940406432000
CLAMP
CLAMP, RESERVOIR INLET HOSE
# 22

09404-08205-000

09404-08211-000
 0940408205000
CLAMP, (L:45 T:0.6)
CLAMP, RESERVOIR HOSE
# 23

01550-06123-000

01550-0612B-000
 0155006123000
BOLT
# 24

17760-29F40-YU1
1776029F40YU1

1776029F40YU1
CACHE
COVER, RADIATOR RH (YELLOW)
# 24

17760-29F40-YJ4
1776029F40YJ4

1776029F40YJ4
COVER, RADIATOR RH (BLUE)
Niet beschikbaar
# 25

68660-29F00-GY7
6866029F00GY7

6866029F00GY7
EMBLEME
TAPE, RADIATOR COVER RH
Niet beschikbaar
# 25

68660-29F00-HB1
6866029F00HB1

6866029F00HB1
TAPE, RADIATOR COVER RH
Niet beschikbaar
# 26

17770-29F40-YU1
1777029F40YU1

1777029F40YU1
CACHE
COVER, RADIATOR LH (YELLOW)
# 26

17770-29F40-YJ4
1777029F40YJ4

1777029F40YJ4
COVER, RADIATOR, L(BLUE)
COVER, RADIATOR LH (BLUE)
Niet beschikbaar
# 27

68670-29F00-GY7
6867029F00GY7

6867029F00GY7
EMBLEME
TAPE, RADIATOR COVER LH
# 27

68670-29F00-HB1
6867029F00HB1

6867029F00HB1
EMBLEME
TAPE, RADIATOR COVER LH
# 28

17760-29F50-YJ4
1776029F50YJ4

1776029F50YJ4
CACHE
COVER, RADIATOR RH (BLUE)
Niet beschikbaar
# 28

17760-29F50-YU1
1776029F50YU1

1776029F50YU1
CACHE
COVER, RADIATOR RH (YELLOW)
Niet beschikbaar
# 29

68661-29F00-GY8

68661-29F01-GY8
 6866129F00GY8
EMBLEM, SUZUKI
EMBLEM, "SUZUKI"
# 29

68661-29F00-KW4
6866129F00KW4

6866129F00KW4
EMBLEME
EMBLEM, "SUZUKI"
Niet beschikbaar
# 30

68665-29F50-KH2
6866529F50KH2

6866529F50KH2
EMBLEME
TAPE, RADIATOR COVER RH
# 30

68665-29F50-KW1
6866529F50KW1

6866529F50KW1
EMBLEME
TAPE, RADIATOR COVER RH
Niet beschikbaar
# 31

17770-29F50-YJ4
1777029F50YJ4

1777029F50YJ4
CACHE
COVER, RADIATOR LH (BLUE)
# 31

17770-29F50-YU1
1777029F50YU1

1777029F50YU1
CACHE
COVER, RADIATOR LH (YELLOW)
# 32

68661-29F00-GY8

68661-29F01-GY8
 6866129F00GY8
EMBLEM, SUZUKI
EMBLEM, "SUZUKI"
# 32

68661-29F00-KW4
6866129F00KW4

6866129F00KW4
EMBLEME
EMBLEM, "SUZUKI"
Niet beschikbaar
# 33

68675-29F50-KW1
6867529F50KW1

6867529F50KW1
EMBLEME
TAPE, RADIATOR COVER LH
# 33

68675-29F50-KH2
6867529F50KH2

6867529F50KH2
EMBLEME
TAPE, RADIATOR COVER LH
Niet beschikbaar
# 34

17831-37E11-000
1783137E11000

1783137E11000
RADIATOR LOUVER
LOUVER, RADIATOR
# 35

02142-06163-000

02142-0616A-000
 0214206163000
SCREW
SCREW, RADIATOR SIDE
# 36

09169-06060-000
0916906060000

0916906060000
DOUILLE A RONDELLE M6
WASHER
# 37

02142-06083-000

02142-0608A-000
 0214206083000
SCREW
SCREW, TANK SIDE
# 38

09160-06124-000

09160-06126-000
 0916006124000
WASHER, 6.5X14X2.0
WASHER (6.5X14X1.6)
# 39

17798-29E40-000

47451-38A01-000
 1779829E40000
CAOUTCHOUC MOUSSE
CUSHION, RADIATOR COVER
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
Bestel vandaag nog uw reserveonderdelen en ontvang ze direct thuis!

Originele onderdelen voor Suzuki 400 DR-Z 2004
