ACHTERSPATBORD (MODELE K5 / K6) REFER TO FIG.44A(I-11) FOR MODEL K7/K8/K9

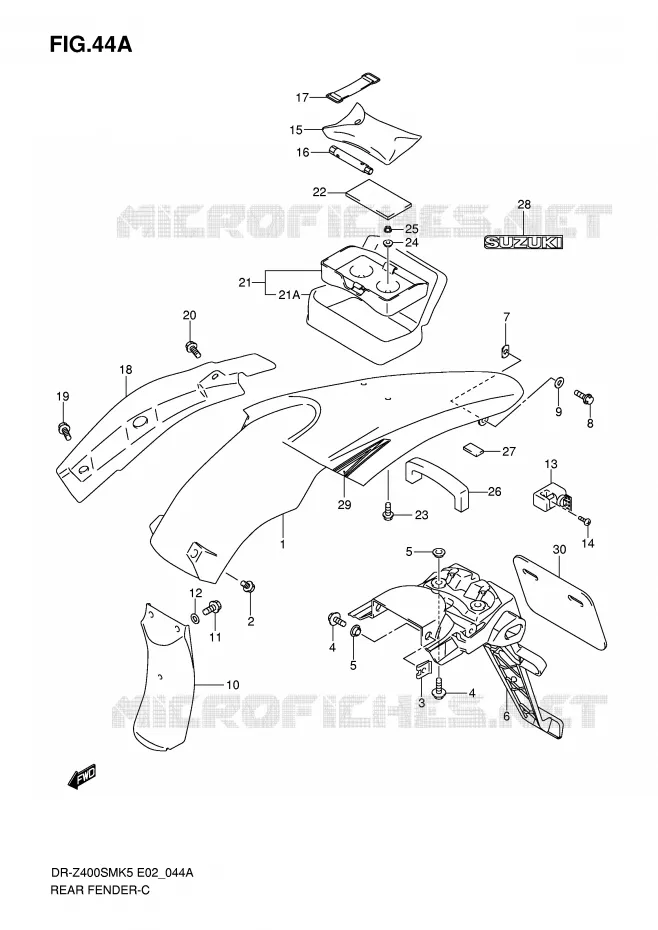

ACHTERSPATBORD (MODEL K7 / K8 / K9) VOOR SUZUKI DR-Z 400 2005

ETIKET

(1) 63113-29FA0-019

FENDER, REAR (BLACK)

(1) 63113-29FA0-30H

FENDER, REAR (WHITE)

(1) 63113-29FA0-YU1

FENDER, REAR (YELLOW)

(2) 09113-06001-000

BOLT,REAR FENDER
BOLT, FRONT

(3) 63312-13E01-000

PLATE, REAR FENDER

(4) 09116-06115-000

BOLT,6X20,W/PL WASHER
BOLT

(4) 09116-06115-000

BOLT,6X20,W/PL WASHER
BOLT

(4) 09116-06115-000

BOLT,6X20,W/PL WASHER
BOLT

(4) 09116-06115-000

BOLT,6X20,W/PL WASHER
BOLT

(4) 09116-06115-000

BOLT,6X20,W/PL WASHER
BOLT
BOLT,6X20,W/PL WASHER

(4) 09116-06115-000

BOLT,6X20,W/PL WASHER
BOLT
BOLT,6X20,W/PL WASHER

(5) 09169-06073-000

DOUILLE-RONDELLE
WASHER

(5) 09169-06073-000

DOUILLE-RONDELLE
WASHER

(6) 63311-29FA1-000

EXTENSION, REAR FENDER

(7) 94484-24F00-000

NUT,SIDE & CTR COWL,UP
NUT, FITTING

(8) 01550-0512B-000

BOLT. PLATE
BOLT

(9) 09169-05024-000

WASHER

(10) 63411-29F00-000

MUDGUARD,REAR FENDER,FRONT
MUDGUARD, FRONT

(11) 01547-0616B-000

BOLT

(12) 09169-06045-000

RONDELLE/DOUILLE 6MM
WASHER

(13) 95700-41821-000

LOCK SET, HELMET

(14) 09139-06089-000

VIS 6X14MM
SCREW

(15) 09800-21042-000

TOOL ASSY

(16) 09816-00186-000

SPANNER, BOX 8X10

(17) 09462-00034-000

BAND
BAND, TOOL

(18) 63114-29F10-000

MUD GUARD,RR FENDER,R
MUDGUARD, REAR FENDER RH

(19) 09111-06081-000

BOLT,REAR FENDER
BOLT, LOWER

(20) 09111-06107-000

BOLT,6X12
BOLT, UPPER

(21) 94900-29FB1-000

BAG ASSY,SEAT TAIL
BAG, SEAT TAIL

(21A) 94910-29FB0-000

BAG

(22) 94915-44E00-000

CUSHION,REAR BAG
CUSHION

(23) 01550-0620B-000

BOLT

(24) 09169-06063-000

WASHER

(25) 09159-06078-000

NUT,ROOF RAIL
NUT

(26) 47161-29B00-000

SEALER,SIDE COVER L
CUSHION, FRONT

(27) 33651-37000-000

CAOUTCHOUC MOUSSE 170X95X3
CUSHION, REAR

(28) 68721-13A00-8YM

EMBLEM, REAR

(28) 68721-13A01-GY8

EMBLEM SUZUKI
EMBLEM, REAR

(28) 68721-13A00-CT5

EMBLEM.SUZUKI
EMBLEM, REAR

(28) 68721-13A00-FH7

68721-13A00-FH7
EMBLEM, REAR

(29) 68170-29F00-DWB

TAPE SET

(29) 68170-29F00-DWA

TAPE SET

(30) 63461-29FA0-000

HOLDER, REAR LICENSE PLATE

	Onderdeelnummer	Produkt	Aantal
# 1	63113-29FA0-019 6311329FA0019 6311329FA0019	FENDER, REAR (BLACK)	90,55 €
# 1	63113-29FA0-30H 6311329FA030H 6311329FA030H	FENDER, REAR (WHITE)	80,89 €
# 1	63113-29FA0-YU1 6311329FA0YU1 6311329FA0YU1	FENDER, REAR (YELLOW)	80,89 €
# 2	09113-06001-000 0911306001000 0911306001000	BOLT, REAR FENDER BOLT, FRONT	3,08 €
# 3	63312-13E01-000 6331213E01000 6331213E01000	PLATE, REAR FENDER	Niet beschikbaar	0,00 €
# 4	09116-06115-000 0911606115000 0911606115000	BOLT, 6X20, W/PL WASHER BOLT	2,66 €
# 5	09169-06073-000 0916906073000 0916906073000	DOUILLE-RONDELLE WASHER	3,95 €
# 6	63311-29FA1-000 6331129FA1000 6331129FA1000	EXTENSION, REAR FENDER	58,95 €
# 7	94484-24F00-000 9448424F00000 9448424F00000	NUT, SIDE & CTR COWL, UP NUT, FITTING	4,18 €
# 8	01550-0512B-000 015500512B000 015500512B000	BOLT. PLATE BOLT	3,19 €
# 9	09169-05024-000 0916905024000 0916905024000	WASHER	2,66 €
# 10	63411-29F00-000 6341129F00000 6341129F00000	MUDGUARD, REAR FENDER, FRONT MUDGUARD, FRONT	15,55 €
# 11	01547-0616B-000 015470616B000 015470616B000	BOLT	3,17 €
# 12	09169-06045-000 0916906045000 0916906045000	RONDELLE/DOUILLE 6MM WASHER	1,95 €
# 13	95700-41821-000 9570041821000 9570041821000	LOCK SET, HELMET	97,70 €
# 14	09139-06089-000 0913906089000 0913906089000	VIS 6X14MM SCREW	3,42 €
# 15	09800-21042-000 0980021042000 0980021042000	TOOL ASSY	81,13 €
# 16	09816-00186-000 0981600186000 0981600186000	SPANNER, BOX 8X10	17,19 €
# 17	09462-00008-000 09462-00034-000 0946200008000	BAND BAND, TOOL	3,32 €
# 18	63114-29F10-000 6311429F10000 6311429F10000	MUD GUARD, RR FENDER, R MUDGUARD, REAR FENDER RH	20,84 €
# 19	09111-06081-000 0911106081000 0911106081000	BOLT, REAR FENDER BOLT, LOWER	4,97 €
# 20	63161-43E00-000 09111-06107-000 6316143E00000	BOLT, 6X12 BOLT, UPPER	2,82 €
# 21	94900-29FB1-000 9490029FB1000 9490029FB1000	BAG ASSY, SEAT TAIL BAG, SEAT TAIL	104,92 €
# 21A	94910-29FB0-000 9491029FB0000 9491029FB0000	BAG	54,99 €
# 22	94915-44E00-000 9491544E00000 9491544E00000	CUSHION, REAR BAG CUSHION	7,13 €
# 23	01550-0620B-000 015500620B000 015500620B000	BOLT	3,15 €
# 24	09169-06063-000 0916906063000 0916906063000	WASHER	4,44 €
# 25	09159-06078-000 0915906078000 0915906078000	NUT, ROOF RAIL NUT	2,57 €
# 26	47161-29B00-000 4716129B00000 4716129B00000	SEALER, SIDE COVER L CUSHION, FRONT	5,44 €
# 27	33651-37000-000 3365137000000 3365137000000	CAOUTCHOUC MOUSSE 170X95X3 CUSHION, REAR	7,16 €
# 28	68721-13A00-8YM 6872113A008YM 6872113A008YM	EMBLEM, REAR	11,34 €
# 28	68721-13A00-CT5 6872113A00CT5 6872113A00CT5	EMBLEM.SUZUKI EMBLEM, REAR	10,36 €
# 28	68721-13A00-GY8 68721-13A01-GY8 6872113A00GY8	EMBLEM SUZUKI EMBLEM, REAR	10,72 €
# 28	68721-13A00-FH7 6872113A00FH7 6872113A00FH7	68721-13A00-FH7 EMBLEM, REAR	Niet beschikbaar	0,00 €
# 29	68170-29F00-DWB 6817029F00DWB 6817029F00DWB	TAPE SET	26,80 €
# 29	68170-29F00-DWA 6817029F00DWA 6817029F00DWA	TAPE SET	Niet beschikbaar	0,00 €
# 30	63461-29FA0-000 6346129FA0000 6346129FA0000	HOLDER, REAR LICENSE PLATE	Niet beschikbaar	0,00 €
