FRAME (DR-Z400SL3 E28)

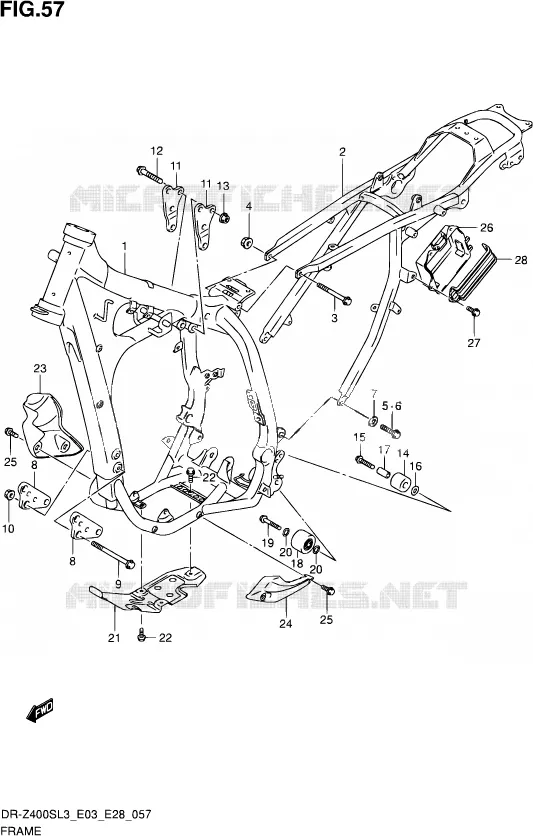

FRAME (DR-Z400SL3 E33) VOOR SUZUKI DR-Z 400 2013

ACHTER KUIP (DR-Z400SL3 E03)

(1) 41100-29F60-YPT

FRAME (GRAY)

(2) 41200-29F70-000

RAIL. SEAT DR-Z400SM
RAIL, SEAT

(3) 09103-08098-000

VIS 8X115
BOLT (8X115)

(4) 08319-3108A-000

NUT

(5) 09104-08035-000

BOLT
BOLT (8X18)

(6) 09103-08431-000

BOLT (8X20)

(7) 09160-08120-000

WASHER,8.5X18X2.0
WASHER (8.5X18X2)

(8) 41911-29F00-000

PLATE,ENG MTG,FRONT
PLATE, ENGINE MOUNT FRONT

(9) 09103-08363-000

BOLT
BOLT (8X90)

(10) 08319-3108A-000

NUT

(11) 41993-29F10-000

PLATE
PLATE, ENGINE MOUNT REAR

(12) 01550-08507-000

VIS 8X50MM
BOLT (8X50)

(13) 08319-3108A-000

NUT

(14) 43911-13E00-000

ROULEAUX DE CHAINE AV. XF/DR
ROLLER, CHAIN CONTROL UPPER

(15) 09103-08083-000

VIS 8X41
BOLT (8X41)

(16) 08211-08201-000

WASHER,THRUST
WASHER

(17) 09180-08215-000

DOUILLE 8MM
SPACER (8.6X12.2X26.5)

(18) 43910-27C11-000

ROULEAUX TENDEUR DE CHAINE AV.
ROLLER, CHAIN CONTROL

(19) 09103-08083-000

VIS 8X41
BOLT (8X41)

(20) 09181-08111-000

WASHER
SHIM (8X12X1)

(21) 42510-29F00-000

ENGINE PROTECTOR
PROTECTOR, ENGINE

(22) 01550-0612A-000

BOLT

(23) 42520-29810-000

PROT?GE-POMPE ? EAU
GUARD, WATER PUMP

(24) 42530-29810-000

PROT?GE-ALTERNATEUR
GUARD, MAG COVER

(25) 09111-08087-000

BOLT
BOLT (8X16.5)

(26) 41541-29F00-000

HOLDER COMP,BATTERY
HOLDER, BATTERY

(27) 09111-06072-000

BOLT
BOLT (6X17.8)

(28) 41561-29F00-000

BAND, BATTERY HOLDER

	Onderdeelnummer	Produkt	Aantal
# 1	41100-29F60-YPT 4110029F60YPT 4110029F60YPT	FRAME (GRAY)	Niet beschikbaar	0,00 €
# 2	41200-29F70-000 4120029F70000 4120029F70000	RAIL. SEAT DR-Z400SM RAIL, SEAT	765,39 €
# 3	09103-08098-000 0910308098000 0910308098000	VIS 8X115 BOLT (8X115)	3,62 €
# 4	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 5	09104-08035-000 0910408035000 0910408035000	BOLT BOLT (8X18)	2,80 €
# 6	09103-08431-000 0910308431000 0910308431000	BOLT (8X20)	3,75 €
# 7	09160-08120-000 0916008120000 0916008120000	WASHER, 8.5X18X2.0 WASHER (8.5X18X2)	2,64 €
# 8	41911-29F00-000 4191129F00000 4191129F00000	PLATE, ENG MTG, FRONT PLATE, ENGINE MOUNT FRONT	25,11 €
# 9	09103-08363-000 0910308363000 0910308363000	BOLT BOLT (8X90)	6,96 €
# 10	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 11	41993-29F10-000 4199329F10000 4199329F10000	PLATE PLATE, ENGINE MOUNT REAR	14,84 €
# 12	09103-08081-000 01550-08507-000 0910308081000	VIS 8X50MM BOLT (8X50)	4,57 €
# 13	08319-3108A-000 083193108A000 083193108A000	NUT	2,66 €
# 14	43911-13E00-000 4391113E00000 4391113E00000	ROULEAUX DE CHAINE AV. XF/DR ROLLER, CHAIN CONTROL UPPER	18,88 €
# 15	09103-08083-000 0910308083000 0910308083000	VIS 8X41 BOLT (8X41)	4,22 €
# 16	08211-08201-000 0821108201000 0821108201000	WASHER, THRUST WASHER	2,31 €
# 17	09180-08215-000 0918008215000 0918008215000	DOUILLE 8MM SPACER (8.6X12.2X26.5)	4,90 €
# 18	43910-27C11-000 4391027C11000 4391027C11000	ROULEAUX TENDEUR DE CHAINE AV. ROLLER, CHAIN CONTROL	56,48 €
# 19	09103-08083-000 0910308083000 0910308083000	VIS 8X41 BOLT (8X41)	4,22 €
# 20	09181-08111-000 0918108111000 0918108111000	WASHER SHIM (8X12X1)	2,24 €
# 21	42510-29F00-000 4251029F00000 4251029F00000	ENGINE PROTECTOR PROTECTOR, ENGINE	93,81 €
# 22	01550-0612A-000 015500612A000 015500612A000	BOLT	2,60 €
# 23	42521-29F00-000 4252129F00000	PROT?GE-POMPE ? EAU GUARD, WATER PUMP	Niet beschikbaar	0,00 €
# 24	42531-29F00-000 4253129F00000	PROT?GE-ALTERNATEUR GUARD, MAG COVER	Niet beschikbaar	0,00 €
# 25	09111-08087-000 0911108087000 0911108087000	BOLT BOLT (8X16.5)	3,26 €
# 26	41541-29F00-000 4154129F00000 4154129F00000	HOLDER COMP, BATTERY HOLDER, BATTERY	31,98 €
# 27	09111-06072-000 0911106072000 0911106072000	BOLT BOLT (6X17.8)	2,31 €
# 28	41561-29F00-000 4156129F00000 4156129F00000	BAND, BATTERY HOLDER	13,22 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
Bestel vandaag nog uw reserveonderdelen en ontvang ze direct thuis!
