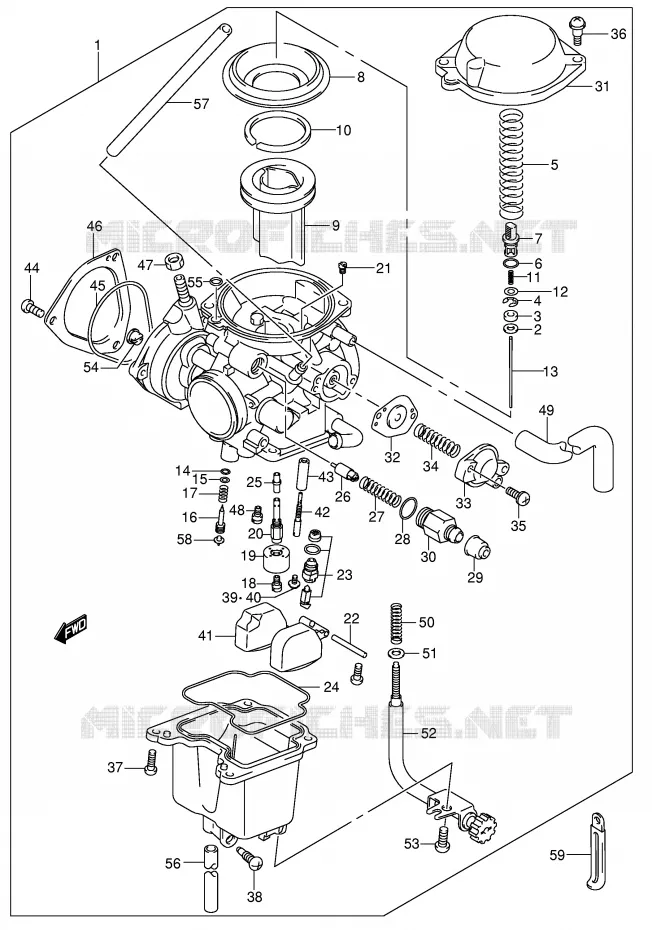

CARBURATOR VOOR SUZUKI QUADSPORT 400 2005

LUCHTFILTER

(1) 13200-07G20-000

CARBURETOR ASSY

(1) 13200-07G40-000

CARBURETOR ASSY

(1) 13200-07G01-000

CARBURETOR
CARBURETOR ASSY

(2) 13291-29FA0-000

WASHER

(3) 13387-13F00-000

RING

(4) 13394-17E60-000

ANNEAU E, CARBU R600/750/XF650
E RING

(5) 13503-07G00-000

RESSORT LTZ400 K3
SPRING

(6) 09280-05004-000

JOINT TORIQUE 1.9X4.8
O RING

(7) 13418-33E00-000

HOLDER

(8) 13507-07G01-000

DIAPHRAGM

(9) 13501-29FA0-000

PISTON VALVE

(10) 13504-14E00-000

RING

(11) 13481-04F00-000

SPRING

(12) 13382-19E00-000

WASHER

(13) 13383-07G00-000

AIGUILLE LTZ400 K3
JET NEEDLE (5E26-1)

(14) 13295-29901-000

O RING,PILOT AIR SCREW
O RING

(15) 13291-29900-000

RONDELLE
WASHER

(16) 13279-20B00-000

ADJUSTER

(16) 13279-44F00-000

ADJUSTER

(17) 13268-48700-000

RESSORT
SPRING

(18) 09491-26016-000

JET,MAIN(?130)
MAIN JET (#130)

(19) 13331-07G10-000

RING

(20) 13342-07G10-000

JET HOLDER

(21) 09493-33002-000

PILOT AIR JET
JET

(22) 13254-01010-000

AXE DE FLOTTEUR
PIN

(23) 13370-07G01-000

VALVE ASSY,NEEDLE
NEEDLE VALVE ASSY

(24) 13258-04F00-000

GASKET
O RING

(25) 13341-07G00-000

GICLEUR LTZ400 K3
NEEDLE JET (P-0M)

(26) 13411-07G00-000

SUPPORT PRISE LTZ400 K3
PLUNGER ASSY

(27) 13417-07F00-000

SPRING

(28) 13278-47091-000

O RING

(29) 13681-04011-000

CAP,CARBURETOR
CAP

(30) 13418-07G10-000

GUIDE HOLDER

(31) 13502-41F00-000

DIAPHRAGM COVER

(31) 13502-08F00-000

DIAPHRAGM COVER

(32) 13480-10F01-000

DIAPHRAGM ASSY VL1500
DIAPHRAGM ASSY

(33) 13502-10F00-000

COVER ASSY

(34) 13481-41F20-000

RESSORT LTZ400 K3
SPRING

(35) 13601-04148-000

VIS 4X14MM
SCREW

(36) 13247-33E00-000

SCREW

(37) 02112-04107-000

SCREW

(38) 13247-02340-000

PLUG,DRAIN
SCREW

(39) 02112-0408B-000

SCREW

(40) 13602-05A10-000

SCREW

(41) 13250-04F00-000

PAIRE FLOTTEURS XF650
FLOAT ASSY

(42) 09492-22014-000

JET,PILOT,22.5
PILOT JET (#22.5)

(43) 13356-27A00-000

ENTRETOISE LTZ400 K3
PIPE

(44) 02112-0406B-000

SCREW

(45) 13673-20B00-000

JOINT LTZ400 K3
O RING

(46) 13502-02C10-000

COVER

(47) 13607-98410-000

ECROU LTZ400 K3
NUT

(48) 09491-60010-000

JET,MAIN(60)
MAIN JET (#60.0)

(49) 13686-07G01-000

HOSE LT-Z400 K3
HOSE

(50) 13268-03110-000

RESSORT
SPRING

(51) 13615-05G00-000

RONDELLE LTZ400 K3
WASHER

(52) 13267-07G00-000

REGLAGE LTZ400 K3
ADJUST SCREW ASSY

(53) 02112-05107-000

VIS 5X10
SCREW

(54) 13579-05G00-000

GUIDE CABLE LTZ400 K3
CABLE GUIDE

(55) 13295-33010-000

JOINT TORIQUE
O RING

(56) 13684-07G01-000

HOSE

(57) 09352-50006-600

HOSE (5X9X600)

(58) 13357-36A00-000

TETON
PLUG

(59) 13580-21F01-000

SENSOR DR-Z400S
SENSOR ASSY

(60) 13602-19B50-000

SCREW

(61) 09404-06039-000

CLAMP
CLAMP, CARB DRAIN HOSE

	Onderdeelnummer	Produkt	Aantal
# 1	13200-07G01-000 1320007G01000 1320007G01000	CARBURETOR CARBURETOR ASSY	669,43 €
# 1	13200-07G20-000 1320007G20000 1320007G20000	CARBURETOR ASSY	740,88 €
# 1	13200-07G40-000 1320007G40000 1320007G40000	CARBURETOR ASSY	735,76 €
# 2	13291-29FA0-000 1329129FA0000 1329129FA0000	WASHER	4,53 €
# 3	13387-13F00-000 1338713F00000 1338713F00000	RING	7,61 €
# 4	13394-17E60-000 1339417E60000 1339417E60000	ANNEAU E, CARBU R600/750/XF650 E RING	2,57 €
# 5	13503-07G00-000 1350307G00000 1350307G00000	RESSORT LTZ400 K3 SPRING	15,00 €
# 6	09280-05004-000 0928005004000 0928005004000	JOINT TORIQUE 1.9X4.8 O RING	2,29 €
# 7	13418-33E00-000 1341833E00000 1341833E00000	HOLDER	6,35 €
# 8	13507-07G00-000 13507-07G01-000 1350707G00000	DIAPHRAGM	34,25 €
# 9	13501-29FA0-000 1350129FA0000 1350129FA0000	PISTON VALVE	61,34 €
# 10	13504-14E00-000 1350414E00000 1350414E00000	RING	6,79 €
# 11	13481-04F00-000 1348104F00000 1348104F00000	SPRING	5,50 €
# 12	13382-19E00-000 1338219E00000 1338219E00000	WASHER	5,50 €
# 13	13383-07G00-000 1338307G00000 1338307G00000	AIGUILLE LTZ400 K3 JET NEEDLE (5E26-1)	19,88 €
# 14	13295-29900-000 13295-29901-000 1329529900000	O RING, PILOT AIR SCREW O RING	5,95 €
# 15	13291-29900-000 1329129900000 1329129900000	RONDELLE WASHER	2,33 €
# 16	13279-20B00-000 1327920B00000 1327920B00000	ADJUSTER	13,84 €
# 16	13279-44F00-000 1327944F00000 1327944F00000	ADJUSTER	13,84 €
# 17	13268-48700-000 1326848700000 1326848700000	RESSORT SPRING	6,41 €
# 18	09491-26016-000 0949126016000 0949126016000	JET, MAIN(?130) MAIN JET (#130)	15,11 €
# 19	13331-07G10-000 1333107G10000 1333107G10000	RING	26,31 €
# 20	13342-07G10-000 1334207G10000 1334207G10000	JET HOLDER	25,47 €
# 21	09493-33002-000 0949333002000 0949333002000	PILOT AIR JET JET	10,54 €
# 22	13254-01010-000 1325401010000 1325401010000	AXE DE FLOTTEUR PIN	5,57 €
# 23	13370-07G00-000 13370-07G01-000 1337007G00000	VALVE ASSY, NEEDLE NEEDLE VALVE ASSY	53,08 €
# 24	13258-04F00-000 1325804F00000 1325804F00000	GASKET O RING	10,25 €
# 25	13341-07G00-000 1334107G00000 1334107G00000	GICLEUR LTZ400 K3 NEEDLE JET (P-0M)	48,76 €
# 26	13411-07G00-000 1341107G00000 1341107G00000	SUPPORT PRISE LTZ400 K3 PLUNGER ASSY	27,97 €
# 27	13417-07F00-000 1341707F00000 1341707F00000	SPRING	8,67 €
# 28	13278-47090-000 13278-47091-000 1327847090000	O RING	3,15 €
# 29	13681-04010-000 13681-04011-000 1368104010000	CAP, CARBURETOR CAP	7,25 €
# 30	13418-07G10-000 1341807G10000 1341807G10000	GUIDE HOLDER	24,00 €
# 31	13502-08F00-000 1350208F00000 1350208F00000	DIAPHRAGM COVER	35,03 €
# 31	13502-41F00-000 1350241F00000 1350241F00000	DIAPHRAGM COVER	42,06 €
# 32	13480-10F00-000 13480-10F01-000 1348010F00000	DIAPHRAGM ASSY VL1500 DIAPHRAGM ASSY	20,99 €
# 33	13502-10F00-000 1350210F00000 1350210F00000	COVER ASSY	26,84 €
# 34	13481-41F20-000 1348141F20000 1348141F20000	RESSORT LTZ400 K3 SPRING	5,12 €
# 35	13601-04148-000 1360104148000 1360104148000	VIS 4X14MM SCREW	4,19 €
# 36	13247-33E00-000 1324733E00000 1324733E00000	SCREW	4,44 €
# 37	02112-04107-000 0211204107000 0211204107000	SCREW	1,80 €
# 38	13247-13A00-000 13247-02340-000 1324713A00000	PLUG, DRAIN SCREW	6,88 €
# 39	02112-04083-000 02112-0408B-000 0211204083000	SCREW	2,11 €
# 40	13602-05A10-000 1360205A10000 1360205A10000	SCREW	5,39 €
# 41	13250-04F00-000 1325004F00000 1325004F00000	PAIRE FLOTTEURS XF650 FLOAT ASSY	30,04 €
# 42	09492-22014-000 0949222014000 0949222014000	JET, PILOT, 22.5 PILOT JET (#22.5)	12,40 €
# 43	13356-27A00-000 1335627A00000 1335627A00000	ENTRETOISE LTZ400 K3 PIPE	10,74 €
# 44	02112-04063-000 02112-0406B-000 0211204063000	SCREW	2,09 €
# 45	13673-20B00-000 1367320B00000 1367320B00000	JOINT LTZ400 K3 O RING	9,47 €
# 46	13502-02C10-000 1350202C10000 1350202C10000	COVER	13,95 €
# 47	13607-98410-000 1360798410000 1360798410000	ECROU LTZ400 K3 NUT	7,19 €
# 48	09491-60010-000 0949160010000 0949160010000	JET, MAIN(60) MAIN JET (#60.0)	12,98 €
# 49	13686-07G00-000 13686-07G01-000 1368607G00000	HOSE LT-Z400 K3 HOSE	25,27 €
# 50	13268-03110-000 1326803110000 1326803110000	RESSORT SPRING	7,74 €
# 51	13615-05G00-000 1361505G00000 1361505G00000	RONDELLE LTZ400 K3 WASHER	4,04 €
# 52	13267-07G00-000 1326707G00000 1326707G00000	REGLAGE LTZ400 K3 ADJUST SCREW ASSY	84,03 €
# 53	02112-05107-000 0211205107000 0211205107000	VIS 5X10 SCREW	2,02 €
# 54	13579-05G00-000 1357905G00000 1357905G00000	GUIDE CABLE LTZ400 K3 CABLE GUIDE	9,58 €
# 55	13295-33010-000 1329533010000 1329533010000	JOINT TORIQUE O RING	6,26 €
# 56	13684-07G00-000 13684-07G01-000 1368407G00000	HOSE	16,88 €
# 57	09352-50903-600 09352-50006-600 0935250903600	HOSE (5X9X600)	7,85 €
# 58	13357-36A00-000 1335736A00000 1335736A00000	TETON PLUG	7,48 €
# 59	13580-21F00-000 13580-21F01-000 1358021F00000	SENSOR DR-Z400S SENSOR ASSY	103,73 €
# 60	13602-19B50-000 1360219B50000 1360219B50000	SCREW	4,06 €
# 61	09404-06429-000 09404-06039-000 0940406429000	CLAMP CLAMP, CARB DRAIN HOSE	2,86 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
