FRONT HOOFDREMCILINDER

SWINGARM VOOR SUZUKI QUADSPORT 400 2006

SCHOKBREKER AANEENSCHAKELING (MODELE K4) REFER TO FIG.51A(I- 8) FOR MODEL K5/K6/K7

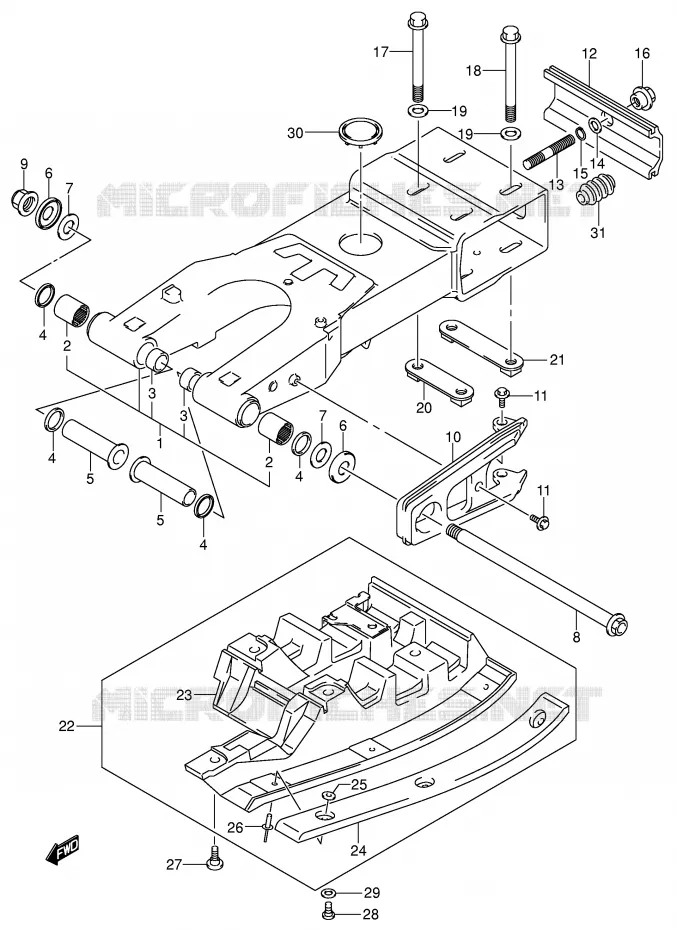

SWINGARM voor Suzuki QUADSPORT 400 2006

(1)  61101-07830-000
SWINGING ARM SET, REAR
(1)  61101-07820-000
BRAS OSCILLANT
SWINGING ARM SET, REAR

(2)  09263-22017-000
ROULEMENT A AIGUILLE 22X29X30
BEARING, PIVOT

(2)  09263-22017-000
ROULEMENT A AIGUILLE 22X29X30
BEARING, PIVOT

(3)  61261-07G00-000
BAGUE LTZ400 K3
BUSH, REAR SWINGING ARM PIVOT

(3)  61261-07G00-000
BAGUE LTZ400 K3
BUSH, REAR SWINGING ARM PIVOT

(4)  09285-22006-000
.OIL SEAL
SEAL, PIVOT BEARING

(4)  09285-22006-000
.OIL SEAL
SEAL, PIVOT BEARING

(4)  09285-22006-000
.OIL SEAL
SEAL, PIVOT BEARING

(4)  09285-22006-000
.OIL SEAL
SEAL, PIVOT BEARING

(4)  09285-22006-000
.OIL SEAL
SEAL, PIVOT BEARING
.OIL SEAL

(4)  09285-22006-000
.OIL SEAL
SEAL, PIVOT BEARING
.OIL SEAL

(4)  09285-22006-000
.OIL SEAL
SEAL, PIVOT BEARING
.OIL SEAL

(4)  09285-22006-000
.OIL SEAL
SEAL, PIVOT BEARING
.OIL SEAL

(5)  61252-07G00-000
ENTRETOISE LTZ400 K3
SPACER

(5)  61252-07G00-000
ENTRETOISE LTZ400 K3
SPACER

(6)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT DUST

(6)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT DUST

(6)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT DUST
COVER,SWINGINGARM PIVOT

(6)  61262-28C11-000
COVER,SWINGINGARM PIVOT
COVER, PIVOT DUST
COVER,SWINGINGARM PIVOT

(7)  08211-17341-000
RONDELLE DE SURETE 17X34X1.5
WASHER, THRUST

(7)  08211-17341-000
RONDELLE DE SURETE 17X34X1.5
WASHER, THRUST

(8)  61211-07G10-000
SHAFT,RR SWGARM PIVOT
SHAFT, PIVOT

(9)  09159-16007-000
ECROU
NUT

(10)  61273-07G01-000
BUFFER,CHAIN TOUCH DEFENCE
BUFFER, CHAIN TOUCH DEFENSE

(11)  09116-06192-000
BOLT (6X20)
BOLT

(11)  09116-06192-000
BOLT (6X20)
BOLT

(12)  61421-07G00-000
TENDEUR DE CHAINE
PLATE, CHAIN ADJUSTER

(13)  09108-12014-000
BOLT
BOLT, CHAIN ADJUSTER

(14)  09160-20081-000
WASHER
WASHER, CHAIN ADJUSTER NUT

(15)  08331-3120A-000
CIRCLIP. KICK START DRIVE GEAR
CIRCLIP

(16)  61422-07G00-000
ECROU
NUT, CHAIN ADJUSTER

(17)  09103-12074-000
BOLT
BOLT, FR

(18)  09103-12075-000
BOLT
BOLT, RR

(19)  09160-12103-000
WASHER

(19)  09160-12103-000
WASHER

(20)  61470-07G10-000
RONDELLE
WASHER, AXLE HOUSING SET FRONT

(21)  61480-07G10-000
RONDELLE
WASHER, AXLE HOUSING SET REAR

(22)  61305-07G10-000
GUARD SET,SWGARM UNDER
GUARD SET, SWINGING ARM UNDER

(23)  61391-07G10-000
SABOT
GUARD, SWINGING ARM UNDER

(24)  61396-07G20-000
PROTECTION
BUFFER, SWGARM GUARD

(25)  09160-04027-000
WASHER, BUFFER

(26)  09229-04048-000
RIVET, BUFFER

(27)  61393-09F10-000
BOLT
BOLT, GUARD

(28)  09106-08076-000
BOLT L:21
BOLT, GUARD CENTER

(29)  08322-0110B-000
WASHER, GUARD CENTER

(30)  61222-05A01-000
CAP,RR SWINGING ARM PIVOT NUT
CAP, REAR SWINGING ARM

(31)  61425-07G00-000
BOULON
BOOT, CHAIN ADJUSTER BOLT
32
(32)  09160-16031-000
WASHER. REAR SWGARM PIVOT
WASHER, PIVOT
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

61101-07820-000
6110107820000

6110107820000
BRAS OSCILLANT
SWINGING ARM SET, REAR
# 1

61101-07830-000
6110107830000

6110107830000
SWINGING ARM SET, REAR
# 2

09263-22017-000
0926322017000

0926322017000
ROULEMENT A AIGUILLE 22X29X30
BEARING, PIVOT
# 3

61261-07G00-000
6126107G00000

6126107G00000
BAGUE LTZ400 K3
BUSH, REAR SWINGING ARM PIVOT
# 4

09285-22001-000

09285-22006-000
 0928522001000
.OIL SEAL
SEAL, PIVOT BEARING
# 5

61252-07G00-000
6125207G00000

6125207G00000
ENTRETOISE LTZ400 K3
SPACER
# 6

61262-28C10-000

61262-28C11-000
 6126228C10000
COVER, SWINGINGARM PIVOT
COVER, PIVOT DUST
# 7

08211-17341-000
0821117341000

0821117341000
RONDELLE DE SURETE 17X34X1.5
WASHER, THRUST
# 8

61211-07G10-000
6121107G10000

6121107G10000
SHAFT, RR SWGARM PIVOT
SHAFT, PIVOT
# 9

09159-16007-000
0915916007000

0915916007000
ECROU
NUT
# 10

61273-07G00-000

61273-07G01-000
 6127307G00000
BUFFER, CHAIN TOUCH DEFENCE
BUFFER, CHAIN TOUCH DEFENSE
# 11

09116-06192-000
0911606192000

0911606192000
BOLT (6X20)
BOLT
# 12

61421-07G00-000
6142107G00000

6142107G00000
TENDEUR DE CHAINE
PLATE, CHAIN ADJUSTER
# 13

09108-12014-000
0910812014000

0910812014000
BOLT
BOLT, CHAIN ADJUSTER
# 14

09160-20081-000
0916020081000

0916020081000
WASHER
WASHER, CHAIN ADJUSTER NUT
# 15

08331-31206-000

08331-3120A-000
 0833131206000
CIRCLIP. KICK START DRIVE GEAR
CIRCLIP
# 16

61422-07G00-000
6142207G00000

6142207G00000
ECROU
NUT, CHAIN ADJUSTER
# 17

09103-12074-000
0910312074000

0910312074000
BOLT
BOLT, FR
# 18

09103-12075-000
0910312075000

0910312075000
BOLT
BOLT, RR
# 19

09160-12103-000
0916012103000

0916012103000
WASHER
# 20

61470-07G10-000
6147007G10000

6147007G10000
RONDELLE
WASHER, AXLE HOUSING SET FRONT
# 21

61480-07G10-000
6148007G10000

6148007G10000
RONDELLE
WASHER, AXLE HOUSING SET REAR
# 22

61305-07G10-000
6130507G10000

6130507G10000
GUARD SET, SWGARM UNDER
GUARD SET, SWINGING ARM UNDER
# 23

61391-07G10-000
6139107G10000

6139107G10000
SABOT
GUARD, SWINGING ARM UNDER
# 24

61396-07G20-000
6139607G20000

6139607G20000
PROTECTION
BUFFER, SWGARM GUARD
# 25

09160-04027-000
0916004027000

0916004027000
WASHER, BUFFER
# 26

09229-04048-000
0922904048000

0922904048000
RIVET, BUFFER
# 27

61393-09F10-000
6139309F10000

6139309F10000
BOLT
BOLT, GUARD
# 28

09106-08076-000
0910608076000

0910608076000
BOLT L:21
BOLT, GUARD CENTER
# 29

08322-01103-000

08322-0110B-000
 0832201103000
WASHER, GUARD CENTER
# 30

61222-05A01-000
6122205A01000

6122205A01000
CAP, RR SWINGING ARM PIVOT NUT
CAP, REAR SWINGING ARM
# 31

61425-07G00-000
6142507G00000

6142507G00000
BOULON
BOOT, CHAIN ADJUSTER BOLT
# 32

09160-16031-000

09160-16031-000
 0916016031000
WASHER. REAR SWGARM PIVOT
WASHER, PIVOT
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Let er bij het toevoegen van een onderdeel aan uw winkelwagen op dat u de benodigde hoeveelheid bestelt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Onze onderdelen zijn originele en gloednieuwe reserveonderdelen van Suzuki, om u kwaliteit en duurzame componenten te garanderen. Als u vragen heeft, zijn wij er om u te helpen.
Bestel vandaag nog uw reserveonderdelen en ontvang ze direct thuis!

Originele onderdelen voor Suzuki 400 QUADSPORT 2006
