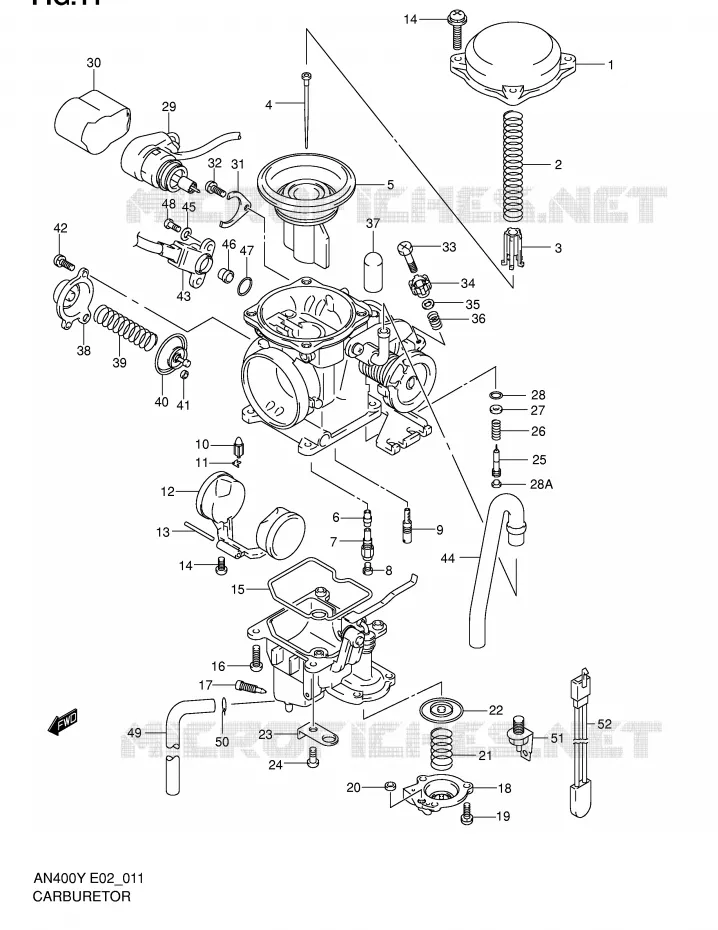

CARBURATOR (MODELE X / Y) VOOR SUZUKI BURGMAN 400 2000

CARBURATOR (MODELE K1 / K2)

(1) 13502-15F01-000

TOP

(2) 13503-15F00-000

SPRING

28A

(28A) 13281-26E00-000

CAP

(3) 13504-15F00-000

SEAT

(4) 13383-15F00-000

JET NEEDLE
NEEDLE, JET (N8CA)

(4) 13383-15F50-000

NEEDLE, JET (N8CC)

(5) 13501-15F00-000

VACUUM PISTON
PISTON, VACUUM

(6) 13341-15F00-000

NEEDLE JET
JET, NEEDLE

(7) 13342-15F00-000

HOLDER

(8) 09491-21032-000

MAIN JET
JET, MAIN (108)

(9) 09492-38005-000

SLOW JET
JET, SLOW (38)

(10) 13370-26E00-000

POINTEAU DU FLOTTEUR GSF600
VALVE ASSY, NEEDLE

(11) 13375-26E00-000

CLIP

(12) 13250-26E00-000

FLOTTEUR COMPLET GSF600
FLOAT

(13) 13254-26E00-000

PIN, FLOAT

(14) 02112-0416A-000

SCREW

(15) 13251-15F00-000

PACKING

(16) 13602-26E10-000

VIS DE CUVE CARBURATEUR
SCREW

(17) 13247-26E00-000

VIS DE VIDANGE
DRAIN, PLUG

(18) 13488-15F00-000

COVER

(19) 13601-15F20-000

SCREW

(20) 13497-14F01-000

U RING

(21) 13494-15F00-000

SPRING

(22) 13491-15F00-000

DIAPHRAGM

(23) 13693-15F00-000

BINDER

(24) 13601-15F00-000

SCREW

(25) 13269-15F00-000

SCREW,ADJUST
SCREW, ADJUST (1,3/4)

(25) 13269-15F30-000

SCREW,ADJUST
SCREW, ADJUST (2,1/2)

(26) 13268-26E00-000

SPRING

(27) 13291-26E00-000

WASHER

(28) 13295-26E00-000

O RING

(29) 13400-15F00-000

STARTER
ELEMENT ASSY, THERMO

(30) 13431-15F00-000

COVER

(31) 13428-06F30-000

PLATE

(32) 02112-14087-000

SCREW

(33) 13267-14F00-000

SCREW
SCREW, STOP

(34) 13264-14F00-000

HOLDER
HOLDER, ADJUST

(35) 13572-14F00-000

WASHER

(36) 13271-26E10-000

SPRING

(37) 13508-26E01-000

CAP

(38) 13484-15F00-000

COVER

(39) 13481-15F00-000

SPRING

(40) 13480-15F01-000

DIAPHRAGM

(41) 13486-15F01-000

U RING

(42) 13601-15F10-000

SCREW

(43) 13580-15F00-000

THROTTLE SENSOR ASSY
SENSOR ASSY, THROTTLE

(44) 13686-15F00-000

HOSE, AIR VENT

(45) 13615-15F00-000

WASHER, THROTTLE SENSOR SCREW

(46) 13574-03F00-000

COLLAR

(47) 13575-03F00-000

O RING

(48) 13605-15F00-000

SCREW, THROTTLE SENSOR

(49) 13684-15F00-000

DURIT
PIPE, RUBBER

(50) 09401-07101-000

CLIP

(51) 13650-20E00-000

--> 13650-34F00
HEATER ASSY, CARBURETOR (25W)

(52) 13655-25E00-000

INTERRUPTEUR THERMO, CARBURAT.
THERMO SWITCH, CARBURETOR HEATER

(52) 13655-16F00-000

THERMO SWITCH COMP,CARB HEATE
THERMO SWITCH, CARBURETOR HEATER

99x

(99x) 13200-15F11-000

CARBURATEUR
CARBURETOR ASSY

(99x) 13200-15F20-000

13200-15F20-000
CARBURETOR ASSY

(99x) 13200-15F30-000

CARBURETOR ASSY

(99x) 13200-15F40-000

13200-15F40-000
CARBURETOR ASSY

(99x) 13200-15F50-000

CARBURETOR ASSY

	Onderdeelnummer	Produkt	Aantal
# 1	13502-15F00-000 1350215F00000	TOP	Niet beschikbaar	0,00 €
# 2	13503-15F00-000 1350315F00000 1350315F00000	SPRING	13,13 €
# 3	13504-15F00-000 1350415F00000 1350415F00000	SEAT	6,61 €
# 4	13383-15F00-000 1338315F00000 1338315F00000	JET NEEDLE NEEDLE, JET (N8CA)	Niet beschikbaar	0,00 €
# 4	13383-15F50-000 1338315F50000 1338315F50000	NEEDLE, JET (N8CC)	Niet beschikbaar	0,00 €
# 5	13501-15F00-000 1350115F00000 1350115F00000	VACUUM PISTON PISTON, VACUUM	140,09 €
# 6	13341-15F00-000 1334115F00000 1334115F00000	NEEDLE JET JET, NEEDLE	21,27 €
# 7	13342-15F00-000 1334215F00000 1334215F00000	HOLDER	Niet beschikbaar	0,00 €
# 8	09491-21032-000 0949121032000 0949121032000	MAIN JET JET, MAIN (108)	14,73 €
# 9	09492-38005-000 0949238005000 0949238005000	SLOW JET JET, SLOW (38)	15,48 €
# 10	13370-26E00-000 1337026E00000 1337026E00000	POINTEAU DU FLOTTEUR GSF600 VALVE ASSY, NEEDLE	20,30 €
# 11	13375-26E00-000 1337526E00000 1337526E00000	CLIP	7,03 €
# 12	13250-26E00-000 1325026E00000 1325026E00000	FLOTTEUR COMPLET GSF600 FLOAT	62,29 €
# 13	13254-26E00-000 1325426E00000 1325426E00000	PIN, FLOAT	4,33 €
# 14	02112-04163-000 02112-0416A-000 0211204163000	SCREW	1,62 €
# 15	13251-15F00-000 1325115F00000 1325115F00000	PACKING	14,62 €
# 16	13602-26E10-000 1360226E10000 1360226E10000	VIS DE CUVE CARBURATEUR SCREW	6,72 €
# 17	13247-26E00-000 1324726E00000 1324726E00000	VIS DE VIDANGE DRAIN, PLUG	17,44 €
# 18	13488-15F00-000 1348815F00000 1348815F00000	COVER	21,41 €
# 19	13601-15F20-000 1360115F20000 1360115F20000	SCREW	3,44 €
# 20	13497-14F00-000 13497-14F01-000 1349714F00000	U RING	5,30 €
# 21	13494-15F00-000 1349415F00000 1349415F00000	SPRING	4,73 €
# 22	13491-15F00-000 1349115F00000 1349115F00000	DIAPHRAGM	31,39 €
# 23	13693-15F00-000 1369315F00000 1369315F00000	BINDER	6,32 €
# 24	13601-15F00-000 1360115F00000 1360115F00000	SCREW	4,59 €
# 25	13269-15F00-000 1326915F00000 1326915F00000	SCREW, ADJUST SCREW, ADJUST (1, 3/4)	10,94 €
# 25	13269-15F30-000 1326915F30000 1326915F30000	SCREW, ADJUST SCREW, ADJUST (2, 1/2)	Niet beschikbaar	0,00 €
# 26	13268-26E00-000 1326826E00000 1326826E00000	SPRING	5,79 €
# 27	13291-26E00-000 1329126E00000 1329126E00000	WASHER	4,35 €
# 28	13295-26E00-000 1329526E00000 1329526E00000	O RING	5,95 €
# 28A	13281-26E00-000 1328126E00000 1328126E00000	CAP	5,75 €
# 29	13400-15F00-000 1340015F00000 1340015F00000	STARTER ELEMENT ASSY, THERMO	Niet beschikbaar	0,00 €
# 30	13431-15F00-000 1343115F00000 1343115F00000	COVER	14,24 €
# 31	13428-06F30-000 1342806F30000 1342806F30000	PLATE	6,79 €
# 32	02112-14087-000 0211214087000 0211214087000	SCREW	1,86 €
# 33	13267-14F00-000 1326714F00000 1326714F00000	SCREW SCREW, STOP	10,34 €
# 34	13264-14F00-000 1326414F00000 1326414F00000	HOLDER HOLDER, ADJUST	8,96 €
# 35	13572-14F00-000 1357214F00000 1357214F00000	WASHER	3,10 €
# 36	13271-26E10-000 1327126E10000 1327126E10000	SPRING	6,01 €
# 37	13508-26E00-000 13508-26E01-000 1350826E00000	CAP	8,03 €
# 38	13484-15F00-000 1348415F00000 1348415F00000	COVER	26,33 €
# 39	13481-15F00-000 1348115F00000 1348115F00000	SPRING	5,68 €
# 40	13480-15F00-000 13480-15F01-000 1348015F00000	DIAPHRAGM	42,66 €
# 41	13486-15F00-000 13486-15F01-000 1348615F00000	U RING	4,70 €
# 42	13601-15F10-000 1360115F10000 1360115F10000	SCREW	4,59 €
# 43	13580-15F00-000 1358015F00000 1358015F00000	THROTTLE SENSOR ASSY SENSOR ASSY, THROTTLE	Niet beschikbaar	0,00 €
# 44	13686-15F00-000 1368615F00000 1368615F00000	HOSE, AIR VENT	Niet beschikbaar	0,00 €
# 45	13615-15F00-000 1361515F00000 1361515F00000	WASHER, THROTTLE SENSOR SCREW	Niet beschikbaar	0,00 €
# 46	13574-03F00-000 1357403F00000 1357403F00000	COLLAR	11,74 €
# 47	13575-03F00-000 1357503F00000 1357503F00000	O RING	5,72 €
# 48	13605-15F00-000 1360515F00000 1360515F00000	SCREW, THROTTLE SENSOR	4,33 €
# 49	13684-15F00-000 1368415F00000 1368415F00000	DURIT PIPE, RUBBER	Niet beschikbaar	0,00 €
# 50	09401-07101-000 0940107101000 0940107101000	CLIP	2,95 €
# 51	13650-20E00-000 1365020E00000 1365020E00000	--> 13650-34F00 HEATER ASSY, CARBURETOR (25W)	36,76 €
# 52	13655-16F00-000 1365516F00000 1365516F00000	THERMO SWITCH COMP, CARB HEATE THERMO SWITCH, CARBURETOR HEATER	45,34 €
# 52	13655-25E00-000 1365525E00000 1365525E00000	INTERRUPTEUR THERMO, CARBURAT. THERMO SWITCH, CARBURETOR HEATER	59,56 €
# 99x	13200-15F10-000 1320015F10000	CARBURATEUR CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-15F20-000 1320015F20000 1320015F20000	13200-15F20-000 CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-15F30-000 1320015F30000 1320015F30000	CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-15F40-000 1320015F40000 1320015F40000	13200-15F40-000 CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-15F50-000 1320015F50000 1320015F50000	CARBURETOR ASSY	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CARBURATOR (MODELE X/Y) van uw Suzuki BURGMAN 400 van BURGMAN. Laat het ons weten als u vragen heeft.
