SEAT (MODELE K1 / K2)

BACKREST (SIDE) VOOR SUZUKI BURGMAN 400 2002

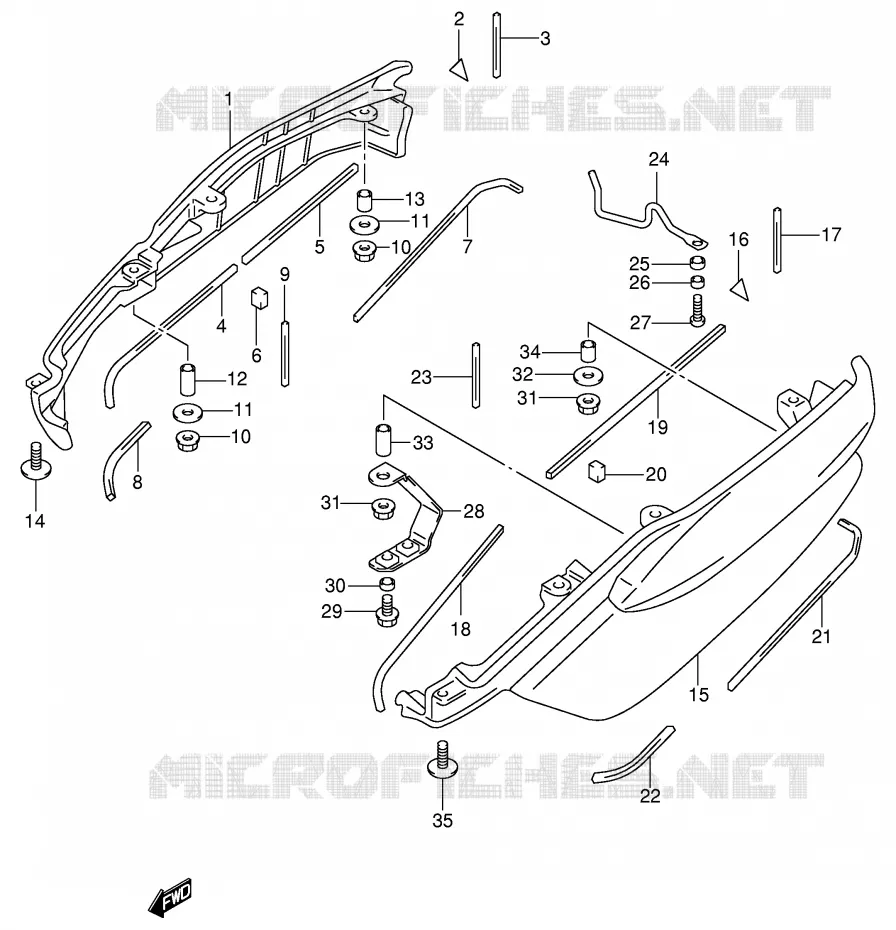

BACKREST (SIDE)(MODELE K1) REFER TO FIG.51B(J-11) FOR MODEL K2

(1) 46210-14812-YE2

HANDLE AN400/Y
HANDLE SET, RIDER RH (MAROON)

(1) 46210-14812-Y9E

CACHE BLEU
HANDLE SET, RIDER RH (GRAY)

(1) 46210-14812-Y9G

HANDLE SET,PILLION RIDER,R
HANDLE SET, RIDER RH (GREEN)

(1) 46210-14812-22U

RH RIDER HANDLE SET
HANDLE SET, RIDER RH (MAROON)

(1) 46210-14812-Y2D

CACHE GRIS
HANDLE SET, RIDER RH (SILVER)

(1) 46210-14812-Y7L

HANDLE SET,PILLI
HANDLE SET, RIDER RH (BLACK)

(1) 46210-14812-YC7

NANDLE SET,PILLION RIDER,R
HANDLE SET, RIDER RH (GOLD)

(1) 46210-14813-YD8

HANDLE SET,PILLION RIDER,R(SIL
HANDLE SET, RIDER RH (SILVER)

(1) 46210-14812-YE1

HANDLE SET,PILLION RIDER,R
HANDLE SET, RIDER RH (BLUE GRAY)

(2) 44545-41F00-000

CUSHION
CUSHION (24X24)

(3) 46217-14F00-000

CUSHION
CUSHION (8X5X60)

(4) 46217-14F00-000

CUSHION
CUSHION (8X5X370)

(5) 46235-14F00-000

CUSHION
CUSHION (6X8X320)

(6) 46219-14F00-000

CUSHION
CUSHION (6X8X10)

(7) 46235-14F00-000

CUSHION
CUSHION (6X8X490)

(8) 46236-14F00-000

CUSHION
CUSHION (8X8X140)

(9) 46217-14F00-000

CUSHION
CUSHION (8X5X60)

(10) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(11) 09160-06056-000

RONDELLE 6.5X18X1
WASHER (6.5X18X1)

(12) 09180-06271-000

ENTRETOISE 6.5X9X18
SPACER, FRONT (6.5X9X18)

(13) 09180-06264-000

SPACER,6.5X9X10.5
SPACER, REAR (6.5X9X10.5)

(14) 02142-0616A-000

SCREW

(15) 46230-14813-Y7L

HANDLE SET,PILLION RIDER,L
HANDLE SET, RIDER LH (BLACK)

(15) 46230-14814-YE1

HANDLE SET,PILLION RIDER,L(GRA
HANDLE SET, RIDER LH (BLUE GRAY)

(15) 46230-14813-22U

LH RIDER HANDLE SET
HANDLE SET, RIDER LH (MAROON)

(15) 46230-14814-Y9E

HANDLE SET,PILLION RIDER,L(GRA
HANDLE SET, RIDER LH (GRAY)

(15) 46230-14813-Y9G

HANDLE SET,PILLION RIDER,L
HANDLE SET, RIDER LH (GREEN)

(15) 46230-14813-YC7

HANDLE SET,PILLION RIDER,L
HANDLE SET, RIDER LH (GOLD)

(15) 46230-14813-YE2

HANDLE AN400/Y
HANDLE SET, RIDER LH (MAROON)

(15) 46230-14813-Y2D

CACHE GRIS
HANDLE SET, RIDER LH (SILVER)

(15) 46230-14813-YD8

POIGNEE GAUCHE ARGENT
HANDLE SET, RIDER LH (SILVER)

(16) 44545-41F00-000

CUSHION
CUSHION (24X24)

(17) 46217-14F00-000

CUSHION
CUSHION (8X5X60)

(18) 46217-14F00-000

CUSHION
CUSHION (8X5X370)

(19) 46235-14F00-000

CUSHION
CUSHION (6X8X320)

(20) 46219-14F00-000

CUSHION
CUSHION (6X8X10)

(21) 46235-14F00-000

CUSHION
CUSHION (6X8X490)

(22) 46236-14F00-000

CUSHION
CUSHION (8X8X140)

(23) 46217-14F00-000

CUSHION
CUSHION (8X5X60)

(24) 46251-14F00-000

LH CLAMP
CLAMP, LH

(25) 46271-14F00-000

CUSHION,FRM COV UPPER,RR,LH
CUSHION, LH

(26) 09180-05046-000

SPACER
SPACER (5.5X8X4)

(27) 02112-0516B-000

SCREW. TRUNK BOX
SCREW (5X16)

(28) 46261-14F00-000

REINFORCEMENT,RIDER HANDLE,L
REINFORCEMENT, LH

(29) 01550-0612B-000

BOLT
BOLT (6X12)

(30) 09180-06255-000

DOUILLE 6MM
SPACER (6.5X9X3.8)

(31) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(32) 09160-06056-000

RONDELLE 6.5X18X1
WASHER (6.5X18X1)

(33) 09180-06271-000

ENTRETOISE 6.5X9X18
SPACER, FRONT (6.5X9X18)

(34) 09180-06264-000

SPACER,6.5X9X10.5
SPACER, REAR (6.5X9X10.5)

(35) 02142-0616A-000

SCREW

	Onderdeelnummer	Produkt	Aantal
# 1	46210-14812-Y9E 4621014812Y9E 4621014812Y9E	CACHE BLEU HANDLE SET, RIDER RH (GRAY)	243,15 €
# 1	46210-14812-Y9G 4621014812Y9G 4621014812Y9G	HANDLE SET, PILLION RIDER, R HANDLE SET, RIDER RH (GREEN)	243,15 €
# 1	46210-14812-YE2 4621014812YE2 4621014812YE2	HANDLE AN400/Y HANDLE SET, RIDER RH (MAROON)	251,85 €
# 1	46210-14812-22U 462101481222U 462101481222U	RH RIDER HANDLE SET HANDLE SET, RIDER RH (MAROON)	Niet beschikbaar	0,00 €
# 1	46210-14812-Y2D 4621014812Y2D 4621014812Y2D	CACHE GRIS HANDLE SET, RIDER RH (SILVER)	Niet beschikbaar	0,00 €
# 1	46210-14812-Y7L 4621014812Y7L 4621014812Y7L	HANDLE SET, PILLI HANDLE SET, RIDER RH (BLACK)	Niet beschikbaar	0,00 €
# 1	46210-14812-YC7 4621014812YC7 4621014812YC7	NANDLE SET, PILLION RIDER, R HANDLE SET, RIDER RH (GOLD)	Niet beschikbaar	0,00 €
# 1	46210-14812-YD8 4621014812YD8	HANDLE SET, PILLION RIDER, R(SIL HANDLE SET, RIDER RH (SILVER)	Niet beschikbaar	0,00 €
# 1	46210-14812-YE1 4621014812YE1 4621014812YE1	HANDLE SET, PILLION RIDER, R HANDLE SET, RIDER RH (BLUE GRAY)	Niet beschikbaar	0,00 €
# 2	46215-14F00-000 44545-41F00-000 4621514F00000	CUSHION CUSHION (24X24)	5,90 €
# 3	46216-14F00-000 46217-14F00-000 4621614F00000	CUSHION CUSHION (8X5X60)	5,61 €
# 4	46217-14F00-000 4621714F00000 4621714F00000	CUSHION CUSHION (8X5X370)	5,61 €
# 5	46218-14F00-000 4621814F00000	CUSHION CUSHION (6X8X320)	Niet beschikbaar	0,00 €
# 6	46219-14F00-000 4621914F00000 4621914F00000	CUSHION CUSHION (6X8X10)	Niet beschikbaar	0,00 €
# 7	46235-14F00-000 4623514F00000 4623514F00000	CUSHION CUSHION (6X8X490)	Niet beschikbaar	0,00 €
# 8	46236-14F00-000 4623614F00000 4623614F00000	CUSHION CUSHION (8X8X140)	Niet beschikbaar	0,00 €
# 9	46216-14F00-000 46217-14F00-000 4621614F00000	CUSHION CUSHION (8X5X60)	5,61 €
# 10	08316-10063-000 08319-31067-000 0831610063000	ECROU 6MM CHROMEE NUT	2,53 €
# 11	09160-06056-000 0916006056000 0916006056000	RONDELLE 6.5X18X1 WASHER (6.5X18X1)	1,86 €
# 12	09180-06271-000 0918006271000 0918006271000	ENTRETOISE 6.5X9X18 SPACER, FRONT (6.5X9X18)	2,15 €
# 13	09180-06264-000 0918006264000 0918006264000	SPACER, 6.5X9X10.5 SPACER, REAR (6.5X9X10.5)	3,08 €
# 14	02142-06163-000 02142-0616A-000 0214206163000	SCREW	1,73 €
# 15	46230-14813-22U 462301481322U 462301481322U	LH RIDER HANDLE SET HANDLE SET, RIDER LH (MAROON)	256,08 €
# 15	46230-14813-Y7L 4623014813Y7L 4623014813Y7L	HANDLE SET, PILLION RIDER, L HANDLE SET, RIDER LH (BLACK)	281,93 €
# 15	46230-14813-Y9E 46230-14814-Y9E 4623014813Y9E	HANDLE SET, PILLION RIDER, L(GRA HANDLE SET, RIDER LH (GRAY)	256,08 €
# 15	46230-14813-Y9G 4623014813Y9G 4623014813Y9G	HANDLE SET, PILLION RIDER, L HANDLE SET, RIDER LH (GREEN)	256,08 €
# 15	46230-14813-YC7 4623014813YC7 4623014813YC7	HANDLE SET, PILLION RIDER, L HANDLE SET, RIDER LH (GOLD)	248,12 €
# 15	46230-14813-YE1 46230-14814-YE1 4623014813YE1	HANDLE SET, PILLION RIDER, L(GRA HANDLE SET, RIDER LH (BLUE GRAY)	265,25 €
# 15	46230-14813-YE2 4623014813YE2 4623014813YE2	HANDLE AN400/Y HANDLE SET, RIDER LH (MAROON)	220,92 €
# 15	46230-14813-Y2D 4623014813Y2D 4623014813Y2D	CACHE GRIS HANDLE SET, RIDER LH (SILVER)	Niet beschikbaar	0,00 €
# 15	46230-14813-YD8 4623014813YD8 4623014813YD8	POIGNEE GAUCHE ARGENT HANDLE SET, RIDER LH (SILVER)	Niet beschikbaar	0,00 €
# 16	46215-14F00-000 44545-41F00-000 4621514F00000	CUSHION CUSHION (24X24)	5,90 €
# 17	46216-14F00-000 46217-14F00-000 4621614F00000	CUSHION CUSHION (8X5X60)	5,61 €
# 18	46217-14F00-000 4621714F00000 4621714F00000	CUSHION CUSHION (8X5X370)	5,61 €
# 19	46218-14F00-000 4621814F00000	CUSHION CUSHION (6X8X320)	Niet beschikbaar	0,00 €
# 20	46219-14F00-000 4621914F00000 4621914F00000	CUSHION CUSHION (6X8X10)	Niet beschikbaar	0,00 €
# 21	46235-14F00-000 4623514F00000 4623514F00000	CUSHION CUSHION (6X8X490)	Niet beschikbaar	0,00 €
# 22	46236-14F00-000 4623614F00000 4623614F00000	CUSHION CUSHION (8X8X140)	Niet beschikbaar	0,00 €
# 23	46216-14F00-000 46217-14F00-000 4621614F00000	CUSHION CUSHION (8X5X60)	5,61 €
# 24	46251-14F00-000 4625114F00000 4625114F00000	LH CLAMP CLAMP, LH	Niet beschikbaar	0,00 €
# 25	46271-14F00-000 4627114F00000 4627114F00000	CUSHION, FRM COV UPPER, RR, LH CUSHION, LH	Niet beschikbaar	0,00 €
# 26	09180-05046-000 0918005046000 0918005046000	SPACER SPACER (5.5X8X4)	2,73 €
# 27	02112-05163-000 02112-0516B-000 0211205163000	SCREW. TRUNK BOX SCREW (5X16)	2,06 €
# 28	46261-14F00-000 4626114F00000 4626114F00000	REINFORCEMENT, RIDER HANDLE, L REINFORCEMENT, LH	7,56 €
# 29	01550-06123-000 01550-0612B-000 0155006123000	BOLT BOLT (6X12)	3,15 €
# 30	09180-06255-000 0918006255000 0918006255000	DOUILLE 6MM SPACER (6.5X9X3.8)	1,91 €
# 31	08316-10063-000 08319-31067-000 0831610063000	ECROU 6MM CHROMEE NUT	2,53 €
# 32	09160-06056-000 0916006056000 0916006056000	RONDELLE 6.5X18X1 WASHER (6.5X18X1)	1,86 €
# 33	09180-06271-000 0918006271000 0918006271000	ENTRETOISE 6.5X9X18 SPACER, FRONT (6.5X9X18)	2,15 €
# 34	09180-06264-000 0918006264000 0918006264000	SPACER, 6.5X9X10.5 SPACER, REAR (6.5X9X10.5)	3,08 €
# 35	02142-06163-000 02142-0616A-000 0214206163000	SCREW	1,73 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de BACKREST (SIDE)(MODELE X/Y) van uw Suzuki BURGMAN 400 van BURGMAN. Laat het ons weten als u vragen heeft.
