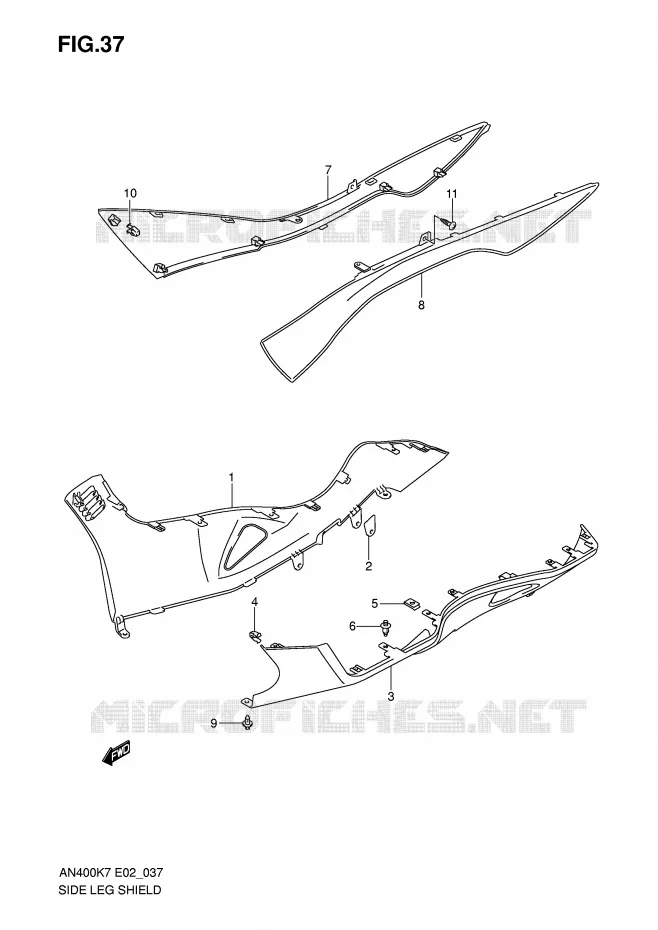

ONDERAANKLEDING (MODEL K7 / K8) VOOR SUZUKI BURGMAN 400 2009

ONDERAANKLEDING (MODEL K9) REFER TO FIG.37B(1-F- 5) FOR MODEL L0

(1) 48171-05H00-YHL

SHIELD, LEG SIDE RH (RED)

(1) 48171-05H00-YKZ

SHIELD, LEG SIDE RH (BLUE)

(1) 48171-05H00-YLE

SHIELD.LEG SIDE.R
SHIELD, LEG SIDE RH (BLUE)

(1) 48171-05H00-YHF

SHIELD, LEG SIDE RH (GRAY)

(1) 48171-05H00-YAY

SHIELD,LEG SIDE,R
SHIELD, LEG SIDE RH (BLACK)

(1) 48171-05H00-YHG

SHIELD, LEG SIDE RH (GRAY)

(2) 48172-05H00-000

SHIELD, HEAT RH

(3) 48181-05H01-YHL

SHIELD,LEG SIDE,L
SHIELD, LEG SIDE LH (RED)

(3) 48181-05H01-YKZ

SHIELD,LEG SIDE,L
SHIELD, LEG SIDE LH (BLUE)

(3) 48181-05H01-YLE

SHIELD,LEG SIDE,L
SHIELD, LEG SIDE LH (BLUE)

(3) 48181-05H01-YHF

SHIELD,LEG SIDE,L
SHIELD, LEG SIDE LH (GRAY)

(3) 48181-05H01-YAY

SHIELD,LEG SIDE,L
SHIELD, LEG SIDE LH (BLACK)

(3) 48181-05H01-YHG

SHIELD,LEG SIDE,L
SHIELD, LEG SIDE LH (GRAY)

(4) 09409-08326-000

CLIP

(5) 09148-05038-000

TOLE RESSORT 5MM
NUT

(6) 09409-08308-5ES

CLIP (NOIR)
CLIP (BLACK)

(7) 48141-05H00-291

COVER, LEG CENTER RH (BLACK)

(8) 48142-05H00-291

COVER, LEG CENTER LH (BLACK)

(9) 09409-08308-5ES

CLIP (NOIR)
CLIP, CENTER (BLACK)

(10) 09409-08326-000

CLIP

(11) 03541-0516A-000

SCREW

	Onderdeelnummer	Produkt	Aantal
# 1	48171-05H00-YAY 4817105H00YAY 4817105H00YAY	SHIELD, LEG SIDE, R SHIELD, LEG SIDE RH (BLACK)	422,82 €
# 1	48171-05H00-YHF 4817105H00YHF 4817105H00YHF	SHIELD, LEG SIDE RH (GRAY)	889,55 €
# 1	48171-05H00-YHG 4817105H00YHG 4817105H00YHG	SHIELD, LEG SIDE RH (GRAY)	396,43 €
# 1	48171-05H00-YHL 4817105H00YHL 4817105H00YHL	SHIELD, LEG SIDE RH (RED)	1 040,58 €
# 1	48171-05H00-YKZ 4817105H00YKZ 4817105H00YKZ	SHIELD, LEG SIDE RH (BLUE)	942,08 €
# 1	48171-05H00-YLE 4817105H00YLE 4817105H00YLE	SHIELD.LEG SIDE.R SHIELD, LEG SIDE RH (BLUE)	915,80 €
# 2	48172-05H00-000 4817205H00000 4817205H00000	SHIELD, HEAT RH	8,48 €
# 3	48181-05H01-YAY 4818105H01YAY 4818105H01YAY	SHIELD, LEG SIDE, L SHIELD, LEG SIDE LH (BLACK)	402,57 €
# 3	48181-05H01-YHF 4818105H01YHF 4818105H01YHF	SHIELD, LEG SIDE, L SHIELD, LEG SIDE LH (GRAY)	807,50 €
# 3	48181-05H01-YHG 4818105H01YHG 4818105H01YHG	SHIELD, LEG SIDE, L SHIELD, LEG SIDE LH (GRAY)	396,43 €
# 3	48181-05H01-YHL 4818105H01YHL 4818105H01YHL	SHIELD, LEG SIDE, L SHIELD, LEG SIDE LH (RED)	1 040,58 €
# 3	48181-05H01-YKZ 4818105H01YKZ 4818105H01YKZ	SHIELD, LEG SIDE, L SHIELD, LEG SIDE LH (BLUE)	897,97 €
# 3	48181-05H01-YLE 4818105H01YLE 4818105H01YLE	SHIELD, LEG SIDE, L SHIELD, LEG SIDE LH (BLUE)	852,90 €
# 4	09409-08326-000 0940908326000 0940908326000	CLIP	2,95 €
# 5	09148-05038-000 0914805038000 0914805038000	TOLE RESSORT 5MM NUT	2,62 €
# 6	09409-08308-5ES 09409083085ES 09409083085ES	CLIP (NOIR) CLIP (BLACK)	2,60 €
# 7	48141-05H00-291 4814105H00291 4814105H00291	COVER, LEG CENTER RH (BLACK)	84,69 €
# 8	48142-05H00-291 4814205H00291 4814205H00291	COVER, LEG CENTER LH (BLACK)	89,86 €
# 9	09409-08308-5ES 09409083085ES 09409083085ES	CLIP (NOIR) CLIP, CENTER (BLACK)	2,60 €
# 10	09409-08326-000 0940908326000 0940908326000	CLIP	2,95 €
# 11	03541-0516A-000 035410516A000 035410516A000	SCREW	1,71 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ONDERAANKLEDING (MODEL K7/K8) van uw Suzuki BURGMAN 400 van BURGMAN. Laat het ons weten als u vragen heeft.
