CILINDER

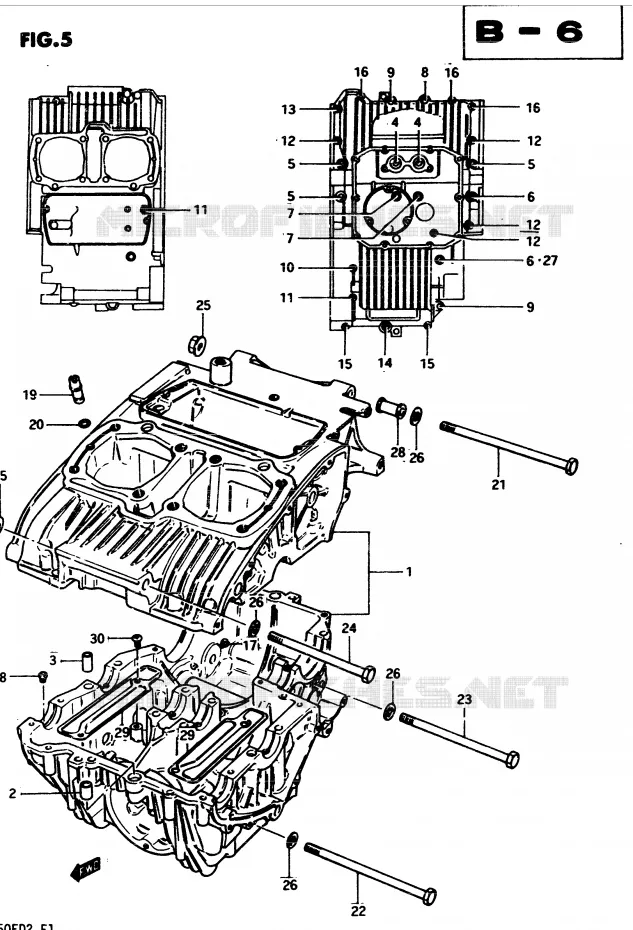

CASING (MODELE Z) VOOR SUZUKI GS 450 1982

CASING (MODELE D)

(1) 11300-44861-000

CRANKCASE GS 450E/-L
CRANKCASE SET

(2) 09206-13004-000

DOUILLE 13X22
PIN

(3) 09206-11017-000

COLLER ENG.HOLDER
..PIN CRANKCASE (2)

(4) 07130-0870B-000

BOLT
.BOLT (8X70)

(5) 09103-08106-000

VIS 8X125
.BOLT (8X125)

(6) 09103-08122-000

VIS 8X110
.BOLT (8*110)

(7) 09103-08070-000

VIS 8X100
.BOLT (8X100)

(8) 01550-0865B-000

BOLT
BOLT 8X65 (L:65)

(9) 01550-08457-000

BOLT
.BOLT (8X45)

(10) 09103-06033-000

VIS M6X125
BOLT (6X125)

(11) 09103-06067-000

VIS 6X105
BOLT (6X105)

(12) 01517-06907-000

01517-06907-000
.BOLT (6X90)

(13) 01550-0670B-000

BOLT
.BOLT (6X70)

(14) 01550-0650A-000

BOLT (6X50)
BOLT (6X65)

(15) 01550-0650A-000

BOLT (6X50)

(16) 01550-06457-000

BOLT
.BOLT (6X45)

(17) 09493-22010-000

JET, OIL GALLERY MISSION

(18) 09493-32002-000

GICLEUR D'AIR/HUILE
JET, BALANCER SHAFT

(19) 09493-40002-000

GICLEUR D'HUILE GSX250ES
JET, OIL GALLERY CYLINDER

(20) 09280-03003-000

JOINT TORIQUE
O RING

(21) 09100-10034-XC0

BOLT (10X215)

(22) 09100-10033-000

BOLT (10X210)

(23) 09100-10092-000

VIS 10X160MM
BOLT (10X160)

(24) 09100-10274-000

BOLT (10X125)

(25) 08319-3110A-000

NUT
NUT (BLACK)

(26) 08322-01107-000

RONDELLE 10MM
WASHER, LOWER LH

(27) 09168-08016-000

BAGUE DE JOINT 8.2X14X1
GASKET

(28) 11611-21E00-000

ENTRETOISE GAUCHE, L=45MM
SPACER, ENGINE MOUNTING

(29) 11521-44100-000

PLATEAU CHICANE D'HUILE GS500E
PLATE, OIL SEPARATOR

(30) 02112-06087-000

VIS 6X8
.SCREW

	Onderdeelnummer	Produkt	Aantal
# 1	11300-44861-000 1130044861000 1130044861000	CRANKCASE GS 450E/-L CRANKCASE SET	Niet beschikbaar	0,00 €
# 2	09206-13004-000 0920613004000 0920613004000	DOUILLE 13X22 PIN	2,62 €
# 3	09206-11005-000 09206-11017-000 0920611005000	COLLER ENG.HOLDER ..PIN CRANKCASE (2)	7,61 €
# 4	09106-08014-000 07130-0870B-000 0910608014000	BOLT .BOLT (8X70)	4,48 €
# 5	09103-08078-000 0910308078000	VIS 8X125 .BOLT (8X125)	Niet beschikbaar	0,00 €
# 6	09103-08024-000 09103-08122-000 0910308024000	VIS 8X110 .BOLT (8*110)	4,24 €
# 7	09103-08009-000 09103-08070-000 0910308009000	VIS 8X100 .BOLT (8X100)	6,12 €
# 8	01517-08658-000 01550-0865B-000 0151708658000	BOLT BOLT 8X65 (L:65)	4,35 €
# 9	01517-08458-000 01550-08457-000 0151708458000	BOLT .BOLT (8X45)	3,90 €
# 10	09103-06033-000 0910306033000 0910306033000	VIS M6X125 BOLT (6X125)	4,35 €
# 11	09103-06067-000 0910306067000 0910306067000	VIS 6X105 BOLT (6X105)	2,86 €
# 12	01517-06908-000 0151706908000	01517-06907-000 .BOLT (6X90)	Niet beschikbaar	0,00 €
# 13	01517-06708-000 01550-0670B-000 0151706708000	BOLT .BOLT (6X70)	3,82 €
# 14	01517-06508-000 01550-0650A-000 0151706508000	BOLT (6X50) BOLT (6X65)	3,19 €
# 15	01517-06508-000 01550-0650A-000 0151706508000	BOLT (6X50)	3,19 €
# 16	01517-06458-000 01550-06457-000 0151706458000	BOLT .BOLT (6X45)	3,62 €
# 17	09493-22010-000 0949322010000 0949322010000	JET, OIL GALLERY MISSION	12,14 €
# 18	09493-32002-000 0949332002000 0949332002000	GICLEUR D'AIR/HUILE JET, BALANCER SHAFT	13,51 €
# 19	09493-24008-000 0949324008000	GICLEUR D'HUILE GSX250ES JET, OIL GALLERY CYLINDER	Niet beschikbaar	0,00 €
# 20	09280-03003-000 0928003003000 0928003003000	JOINT TORIQUE O RING	2,09 €
# 21	09100-10034-000 0910010034000	BOLT (10X215)	Niet beschikbaar	0,00 €
# 22	09100-10033-000 0910010033000 0910010033000	BOLT (10X210)	50,05 €
# 23	09100-10092-000 0910010092000 0910010092000	VIS 10X160MM BOLT (10X160)	Niet beschikbaar	0,00 €
# 24	09100-10051-000 09100-10274-000 0910010051000	BOLT (10X125)	5,77 €
# 25	08319-31105-000 08319-3110A-000 0831931105000	NUT NUT (BLACK)	3,06 €
# 26	08322-11108-000 08322-01107-000 0832211108000	RONDELLE 10MM WASHER, LOWER LH	2,42 €
# 27	09168-08008-000 09168-08016-000 0916808008000	BAGUE DE JOINT 8.2X14X1 GASKET	2,02 €
# 28	11610-44100-000 11611-21E00-000 1161044100000	ENTRETOISE GAUCHE, L=45MM SPACER, ENGINE MOUNTING	16,85 €
# 29	11521-44100-000 1152144100000 1152144100000	PLATEAU CHICANE D'HUILE GS500E PLATE, OIL SEPARATOR	3,48 €
# 30	02112-06088-000 02112-06087-000 0211206088000	VIS 6X8 .SCREW	2,02 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CASING (MODELE Z) van uw Suzuki van GS. Laat het ons weten als u vragen heeft.
