CARBURATOR (MODELE Z)

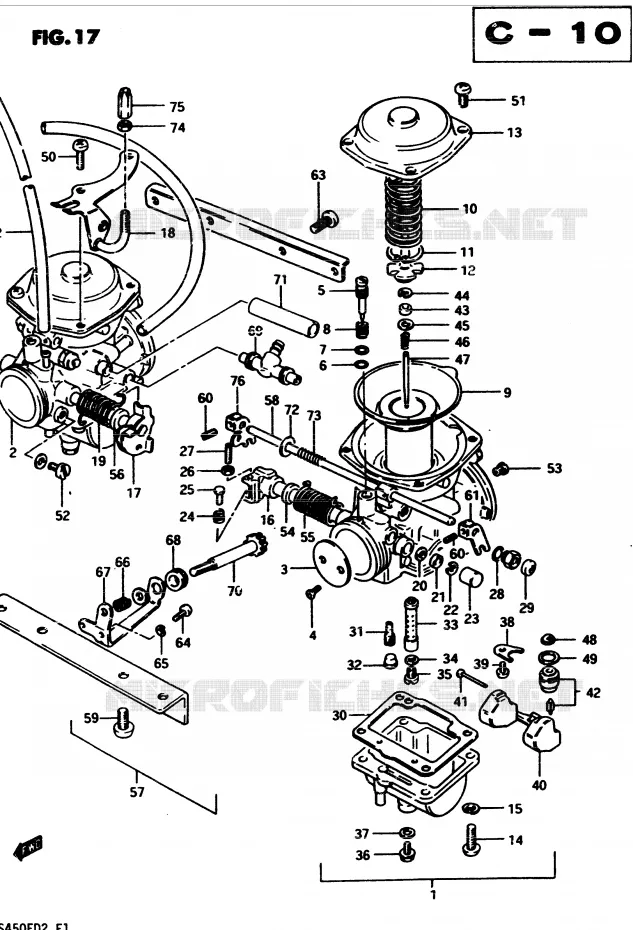

CARBURATOR (MODELE D) VOOR SUZUKI GS 450 1983

LUCHTFILTER

(1) 13201-44470-000

CARBURETOR ASSY, LH

(2) 13202-44470-000

CARBURETOR ASSY, RH

(3) 13551-44410-000

VALVE, THROTTLE

(4) 13604-44080-000

SCREW,THROTTLE VALVE
SCREW

(5) 13279-47070-000

VIS D'AIR
SCREW, PILOT

(6) 13295-29901-000

O RING,PILOT AIR SCREW
.O RING

(7) 13291-29900-000

RONDELLE
.WASHER

(8) 13268-47070-000

RESSORT
SPRING

(9) 13500-38311-000

DIAPHRAGM,CARBURETOR
DIAPHRAGM ASSY

(10) 13503-44400-000

SPRING
REORDER BRAN BARDSLEY

(11) 13581-44030-000

BAGUE-E
CLIP

(12) 13389-44030-000

SUPPORT
HOLDER, GUIDE

(13) 13502-38300-000

COVER

(14) 02112-05167-000

VIS 5X16MM
SCREW, THROTTLE CABLE

(15) 08321-0105A-000

WASHER,LOCK
LOCK WASHER LOCALLY)

(16) 13550-44210-000

SHAFT

(17) 13550-44220-000

SHAFT

(18) 13627-44460-000

.BRACKET

(19) 13573-44210-000

SPRING

(20) 13651-51011-000

SEAL,THROTTLE SHAFT
SEAL

(21) 13557-47070-000

GASKET,THROTTLE SHAFT
PACKING

(22) 13617-44080-000

E RING,THROTTLE SHAFT
E RING

(23) 13578-47070-000

CAP,THROTTLE SHAFT
CAP

(24) 13268-44110-000

SPRING

(25) 13563-44110-000

(26) 13607-47070-000

ECROU
NUT

(27) 13605-47080-000

VIS
SCREW

(28) 13278-47091-000

O RING

(29) 13682-31210-000

CAP,STARTER VALVE
CAP

(30) 13251-44081-H17

GASKET,FLOAT CHAMBER
..GASKET

(31) 09492-45016-000

GICLEUR RALENTI GR.45 TYP 9
JET, PILOT (45)

(32) 13357-44080-000

TETON
PLUG

(33) 09494-00357-000

GICLEUR A AIGUILLE (R-0)
JET, NEEDLE (0-9)

(34) 13382-03110-000

WASHER,NEEDLE JET
..WASHER

(35) 09491-24016-000

GICLEUR 3 120
.JET, MAIN (120)

(36) 13247-44080-000

VIS DE VIDANGE
PLUG, DRAIN

(37) 13246-44080-000

JOINT TORIQUE
GASKET

(38) 13373-11400-000

PLAQUE
PLATE

(39) 02112-0406B-000

SCREW
.SCREW 4 X 6

(40) 13250-44080-000

FLOTTEUR
FLOTE

(41) 13254-92311-000

AXE DE FLOTTEUR
PIN

(42) 13370-44500-000

POINTEAU DU FLOTTEUR CPL.(2.0)
.NEEDLE VALVE ASSY

(43) 13387-47010-000

BAGUE
RING

(44) 13394-10010-000

CLIPS D'AIGUILLE
E RING

(45) 13382-47010-000

RONDELLE
GASKET

(46) 13388-47010-000

RESSORT
SPRING

(47) 13383-44410-000

AGULHA INJECTORA
NEEDLE, JET

(48) 13376-19F00-000

.FILTER

(49) 13374-35C00-000

O RING,NEEDLE VALVE SEAT
..O RING

(50) 02112-05107-000

VIS 5X10
.SCREW

(51) 02112-0508A-000

SCREW
SCREW, INTAKE PORT

(52) 13605-73000-000

SCREW,PILOT
.SCREW

(53) 09493-27001-000

GICLEUR D'AIR 135
JET, PILOT AIR (135)

(54) 13387-44200-000

RING

(55) 13573-44200-000

SPRING

(56) 13387-44210-000

RING

(57) 13210-44460-000

FLANGE ASSY

(58) 13410-44460-000

13410-44460-000
SHAFT, STARTER

(59) 02112-06127-000

VIS 6X12MM
.6 X 12 CROSS SCREW

(60) 13605-47070-000

SCREW

(61) 13422-44080-000

LEVIER DE STARTER
LEVER

(62) 09355-45001-600

HOSE,4.5X8.5X600
.HOSE

(63) 02112-05127-000

VIS 5X12MM
SCREW, THROTTLE CABLE

(64) 02112-0508A-000

SCREW
SCREW, INTAKE PORT

(65) 08321-0105A-000

WASHER,LOCK
LOCK WASHER LOCALLY)

(66) 13268-37420-000

RESSORT
SPRING

(67) 13621-44210-000

13621-44210-000
BRACKET

(68) 13681-16601-000

CAP,CABLE ADJUSTER
BUSH

(69) 13685-11400-000

NIPPLE,CARBURETOR
NIPPLE

(70) 13267-47070-000

VIS
ADJUSTER

(71) 09352-50005-600

HOSE (5X8.2X600)
.HOSE (8X5X350)

(72) 13427-44460-000

RING

(73) 13437-44500-000

SPRING

(74) 13661-03010-000

ECROU
NUT

(75) 13577-22600-000

VIS REGLAGE
ADJUSTER

(76) 13422-44500-000

.LEVER

	Onderdeelnummer	Produkt	Aantal
# 1	13201-44470-000 1320144470000 1320144470000	CARBURETOR ASSY, LH	Niet beschikbaar	0,00 €
# 2	13202-44470-000 1320244470000 1320244470000	CARBURETOR ASSY, RH	Niet beschikbaar	0,00 €
# 3	13551-44410-000 1355144410000 1355144410000	VALVE, THROTTLE	Niet beschikbaar	0,00 €
# 4	13604-44080-000 1360444080000 1360444080000	SCREW, THROTTLE VALVE SCREW	5,66 €
# 5	13279-47080-000 13279-47070-000 1327947080000	VIS D'AIR SCREW, PILOT	12,73 €
# 6	13278-44080-000 13295-29901-000 1327844080000	O RING, PILOT AIR SCREW .O RING	5,95 €
# 7	13277-44080-000 13291-29900-000 1327744080000	RONDELLE .WASHER	2,33 €
# 8	13268-47070-000 1326847070000 1326847070000	RESSORT SPRING	6,41 €
# 9	13500-38310-000 1350038310000	DIAPHRAGM, CARBURETOR DIAPHRAGM ASSY	Niet beschikbaar	0,00 €
# 10	13503-44400-000 1350344400000 1350344400000	SPRING REORDER BRAN BARDSLEY	Niet beschikbaar	0,00 €
# 11	13581-44030-000 1358144030000 1358144030000	BAGUE-E CLIP	7,76 €
# 12	13389-44030-000 1338944030000 1338944030000	SUPPORT HOLDER, GUIDE	12,87 €
# 13	13502-38300-000 1350238300000 1350238300000	COVER	Niet beschikbaar	0,00 €
# 14	02112-05168-000 02112-05167-000 0211205168000	VIS 5X16MM SCREW, THROTTLE CABLE	2,62 €
# 15	08321-21058-000 08321-0105A-000 0832121058000	WASHER, LOCK LOCK WASHER LOCALLY)	2,42 €
# 16	13550-44210-000 1355044210000 1355044210000	SHAFT	Niet beschikbaar	0,00 €
# 17	13550-44220-000 1355044220000 1355044220000	SHAFT	Niet beschikbaar	0,00 €
# 18	13627-44460-000 1362744460000 1362744460000	.BRACKET	Niet beschikbaar	0,00 €
# 19	13573-44210-000 1357344210000 1357344210000	SPRING	Niet beschikbaar	0,00 €
# 20	13651-51010-000 13651-51011-000 1365151010000	SEAL, THROTTLE SHAFT SEAL	4,35 €
# 21	13557-47070-000 1355747070000 1355747070000	GASKET, THROTTLE SHAFT PACKING	7,48 €
# 22	13617-44080-000 1361744080000 1361744080000	E RING, THROTTLE SHAFT E RING	4,88 €
# 23	13578-47070-000 1357847070000 1357847070000	CAP, THROTTLE SHAFT CAP	6,35 €
# 24	13268-44110-000 1326844110000 1326844110000	SPRING	Niet beschikbaar	0,00 €
# 25	13563-44110-000 1356344110000 1356344110000	PIN	Niet beschikbaar	0,00 €
# 26	13607-47070-000 1360747070000 1360747070000	ECROU NUT	5,57 €
# 27	13605-47080-000 1360547080000 1360547080000	VIS SCREW	8,16 €
# 28	13278-47090-000 13278-47091-000 1327847090000	O RING	3,15 €
# 29	13682-31210-000 1368231210000 1368231210000	CAP, STARTER VALVE CAP	6,54 €
# 30	13251-44080-000 13251-44081-H17 1325144080000	GASKET, FLOAT CHAMBER ..GASKET	15,15 €
# 31	09492-45016-000 0949245016000 0949245016000	GICLEUR RALENTI GR.45 TYP 9 JET, PILOT (45)	10,91 €
# 32	13357-44080-000 1335744080000 1335744080000	TETON PLUG	6,28 €
# 33	09494-00357-000 0949400357000 0949400357000	GICLEUR A AIGUILLE (R-0) JET, NEEDLE (0-9)	20,85 €
# 34	13332-44080-000 13382-03110-000 1333244080000	WASHER, NEEDLE JET ..WASHER	4,10 €
# 35	09491-24005-000 09491-24016-000 0949124005000	GICLEUR 3 120 .JET, MAIN (120)	10,98 €
# 36	13247-44080-000 1324744080000 1324744080000	VIS DE VIDANGE PLUG, DRAIN	11,54 €
# 37	13246-44080-000 1324644080000 1324644080000	JOINT TORIQUE GASKET	5,46 €
# 38	13373-11400-000 1337311400000 1337311400000	PLAQUE PLATE	8,12 €
# 39	02112-04068-000 02112-0406B-000 0211204068000	SCREW .SCREW 4 X 6	2,09 €
# 40	13250-44080-000 1325044080000 1325044080000	FLOTTEUR FLOTE	31,06 €
# 41	13254-92311-000 1325492311000 1325492311000	AXE DE FLOTTEUR PIN	2,28 €
# 42	13370-11400-000 13370-44500-000 1337011400000	POINTEAU DU FLOTTEUR CPL.(2.0) .NEEDLE VALVE ASSY	43,68 €
# 43	13387-47010-000 1338747010000 1338747010000	BAGUE RING	7,96 €
# 44	13394-10010-000 1339410010000 1339410010000	CLIPS D'AIGUILLE E RING	7,03 €
# 45	13382-47010-000 1338247010000 1338247010000	RONDELLE GASKET	5,50 €
# 46	13388-47010-000 1338847010000 1338847010000	RESSORT SPRING	8,03 €
# 47	13383-44410-000 1338344410000 1338344410000	AGULHA INJECTORA NEEDLE, JET	Niet beschikbaar	0,00 €
# 48	13376-65010-000 13376-19F00-000 1337665010000	.FILTER	11,16 €
# 49	13374-44080-000 13374-35C00-000 1337444080000	O RING, NEEDLE VALVE SEAT ..O RING	6,39 €
# 50	02112-05108-000 02112-05107-000 0211205108000	VIS 5X10 .SCREW	2,02 €
# 51	02112-05088-000 02112-0508A-000 0211205088000	SCREW SCREW, INTAKE PORT	2,00 €
# 52	13605-45410-000 13605-73000-000 1360545410000	SCREW, PILOT .SCREW	12,07 €
# 53	09493-27001-000 0949327001000 0949327001000	GICLEUR D'AIR 135 JET, PILOT AIR (135)	10,54 €
# 54	13387-44200-000 1338744200000 1338744200000	RING	Niet beschikbaar	0,00 €
# 55	13573-44200-000 1357344200000 1357344200000	SPRING	Niet beschikbaar	0,00 €
# 56	13387-44210-000 1338744210000 1338744210000	RING	Niet beschikbaar	0,00 €
# 57	13210-44460-000 1321044460000 1321044460000	FLANGE ASSY	Niet beschikbaar	0,00 €
# 58	13410-44460-000 1341044460000 1341044460000	13410-44460-000 SHAFT, STARTER	Niet beschikbaar	0,00 €
# 59	02112-06128-000 02112-06127-000 0211206128000	VIS 6X12MM .6 X 12 CROSS SCREW	2,46 €
# 60	13605-47070-000 1360547070000 1360547070000	SCREW	Niet beschikbaar	0,00 €
# 61	13422-44080-000 1342244080000 1342244080000	LEVIER DE STARTER LEVER	10,23 €
# 62	13687-18656-000 09355-45001-600 1368718656000	HOSE, 4.5X8.5X600 .HOSE	12,60 €
# 63	02112-05128-000 02112-05127-000 0211205128000	VIS 5X12MM SCREW, THROTTLE CABLE	2,62 €
# 64	02112-05088-000 02112-0508A-000 0211205088000	SCREW SCREW, INTAKE PORT	2,00 €
# 65	08321-21058-000 08321-0105A-000 0832121058000	WASHER, LOCK LOCK WASHER LOCALLY)	2,42 €
# 66	13271-44220-000 13268-37420-000 1327144220000	RESSORT SPRING	5,72 €
# 67	13621-44210-000 1362144210000 1362144210000	13621-44210-000 BRACKET	Niet beschikbaar	0,00 €
# 68	13681-16600-000 13681-16601-000 1368116600000	CAP, CABLE ADJUSTER BUSH	9,49 €
# 69	13685-11400-000 1368511400000 1368511400000	NIPPLE, CARBURETOR NIPPLE	Niet beschikbaar	0,00 €
# 70	13267-47070-000 1326747070000 1326747070000	VIS ADJUSTER	Niet beschikbaar	0,00 €
# 71	13683-11400-000 09352-50005-600 1368311400000	HOSE (5X8.2X600) .HOSE (8X5X350)	8,56 €
# 72	13427-44460-000 1342744460000 1342744460000	RING	Niet beschikbaar	0,00 €
# 73	13437-44500-000 1343744500000 1343744500000	SPRING	Niet beschikbaar	0,00 €
# 74	13661-03010-000 1366103010000 1366103010000	ECROU NUT	8,19 €
# 75	13577-98010-000 13577-22600-000 1357798010000	VIS REGLAGE ADJUSTER	7,16 €
# 76	13422-44500-000 1342244500000 1342244500000	.LEVER	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CARBURATOR (MODELE D) van uw Suzuki van GS. Laat het ons weten als u vragen heeft.
