Cilinderinhoud

Model

Jaar

Afwerking

Onderdelencatalogus

Onderdelendiagram

ACHTERLICHT (RMX450ZL1 E33)

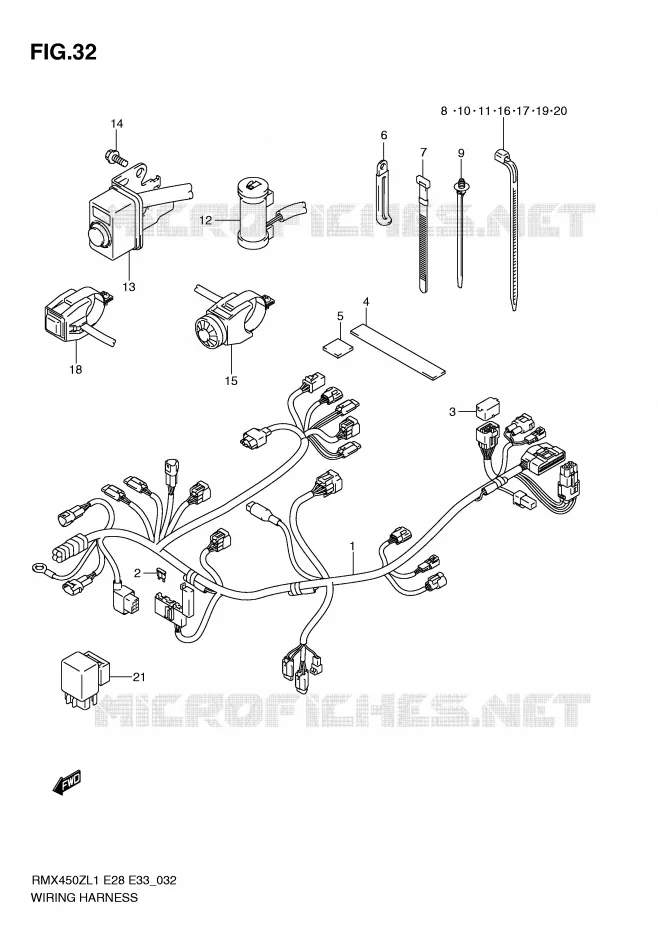

BEDRADING VOOR SUZUKI RMX-Z 450 2011

* PREFACE DU CATALOGUE *

(1) 36610-02J01-000

HARNESS,WIRING RMX450Z
HARNESS, WIRING

(2) 09481-15101-000

FUSIBLE 15A
FUSE (15A)

(3) 36654-06J01-000

CAP, TS

(4) 36611-02J00-000

PROTECTOR (15X100X0.13)

(5) 44534-24F00-000

CUSHION,FUEL TANK COVER,FRONT
PROTECTOR (20X20X1)

(6) 09404-06435-000

GUIDE DE CABLE L=120
CLAMP (L:135)

(7) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:95)

(8) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:125)

(9) 09407-14407-000

GUIDE DE CABLE L=145
CLAMP (L:145)

(10) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP (L:165)

(11) 09407-25401-000

GUIDE DE CABLE L=235
CLAMP (L:235)

(12) 36380-02J00-000

LAMP ASSY, FUEL

(13) 37110-02J00-000

SWITCH ASSY, IGNITION

(14) 01547-0612A-000

BOLT

(15) 37310-02J00-000

SWITCH ASSY, STARTER MOTOR

(16) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:95)

(17) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:125)

(18) 37820-36E00-000

INTERRUPTEUR COUPE CIRC.RM-T,V
SWITCH ASSY, ENGINE STOP

(19) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:95)

(20) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP (L:125)

(21) 38740-39G00-000

RELAY ASSY, HEADLAMP

	Onderdeelnummer	Produkt	Aantal
# 1	36610-02J00-000 36610-02J01-000 3661002J00000	HARNESS, WIRING RMX450Z HARNESS, WIRING	627,14 €
# 2	09481-15101-000 0948115101000 0948115101000	FUSIBLE 15A FUSE (15A)	2,46 €
# 3	36654-06J00-000 36654-06J01-000 3665406J00000	CAP, TS	11,02 €
# 4	36611-02J00-000 3661102J00000 3661102J00000	PROTECTOR (15X100X0.13)	6,03 €
# 5	36920-23H10-000 44534-24F00-000 3692023H10000	CUSHION, FUEL TANK COVER, FRONT PROTECTOR (20X20X1)	2,59 €
# 6	09404-06435-000 0940406435000 0940406435000	GUIDE DE CABLE L=120 CLAMP (L:135)	3,62 €
# 7	09407-10403-000 09407-14403-000 0940710403000	GUIDE DE CABLE L=125 CLAMP (L:95)	3,13 €
# 8	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP (L:125)	3,13 €
# 9	09407-14407-000 0940714407000 0940714407000	GUIDE DE CABLE L=145 CLAMP (L:145)	4,02 €
# 10	09407-18402-000 0940718402000 0940718402000	GUIDE DE CABLE L:185 CLAMP (L:165)	2,93 €
# 11	09407-25401-000 0940725401000 0940725401000	GUIDE DE CABLE L=235 CLAMP (L:235)	6,26 €
# 12	36380-02J00-000 3638002J00000 3638002J00000	LAMP ASSY, FUEL	58,36 €
# 13	37110-02J00-000 3711002J00000 3711002J00000	SWITCH ASSY, IGNITION	110,14 €
# 14	01547-0612A-000 015470612A000 015470612A000	BOLT	2,29 €
# 15	37310-02J00-000 3731002J00000 3731002J00000	SWITCH ASSY, STARTER MOTOR	66,26 €
# 16	09407-11401-000 09407-14403-000 0940711401000	GUIDE DE CABLE L=125 CLAMP (L:95)	3,13 €
# 17	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP (L:125)	3,13 €
# 18	37820-36E00-000 3782036E00000 3782036E00000	INTERRUPTEUR COUPE CIRC.RM-T, V SWITCH ASSY, ENGINE STOP	44,43 €
# 19	09407-11401-000 09407-14403-000 0940711401000	GUIDE DE CABLE L=125 CLAMP (L:95)	3,13 €
# 20	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP (L:125)	3,13 €
# 21	38740-39G00-000 3874039G00000 3874039G00000	RELAY ASSY, HEADLAMP	50,82 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de BEDRADING van uw Suzuki van RMX-Z. Laat het ons weten als u vragen heeft.
