KRUKAS

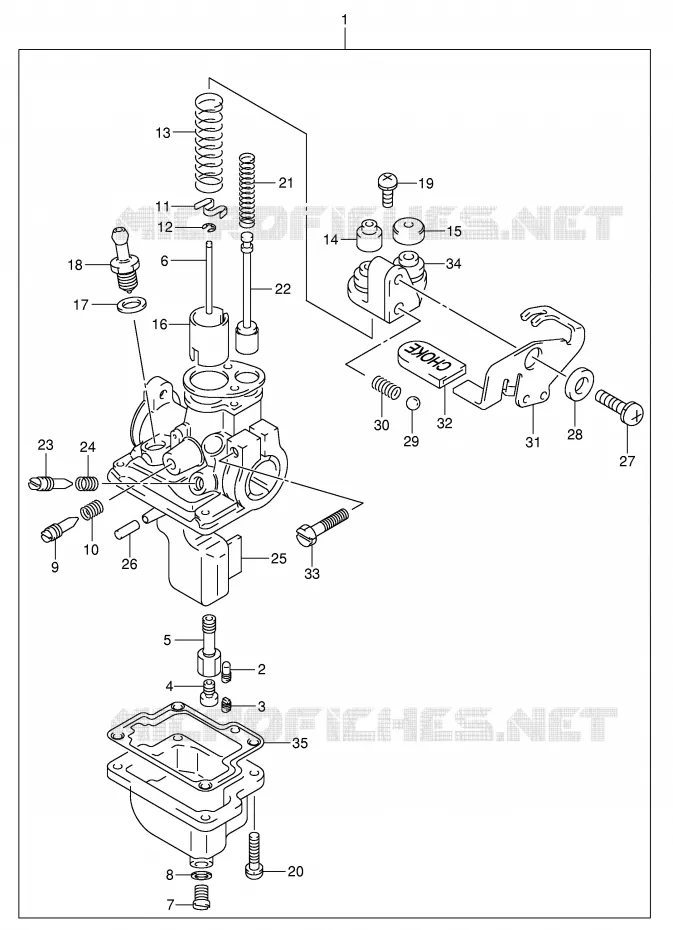

CARBURATOR VOOR SUZUKI JR 50 2006

LUCHTFILTER

(1) 13200-04450-000

CARBURETOR ASSY

(2) 09492-15015-000

JET,PILOT (15)
JET, PILOT NO.1 (15)

(3) 09492-15009-000

GICLEUR RALENTI NO.2 JR50
JET, PILOT NO.2

(4) 09491-56002-000

JET, MAIN (56.3)

(5) 09494-00933-000

JET, NEEDLE (E-6)

(6) 13383-13670-000

AIGUILLE
NEEDLE, JET (3D23-3)

(7) 13247-05010-000

VIS DE VIDANGE
PLUG, DRAIN

(8) 13249-05010-000

BAGUE DE JOINT
GASKET, DRAIN PLUG

(9) 13267-01010-000

VIS RALENTI
SCREW, THROTTLE STOP

(10) 13268-01010-000

RESSORT
SPRING, STOP SCREW

(11) 13581-04010-000

TOLE FIXATION RESSORT BOISS.
SEAT, THROTTLE VALVE SPRING

(12) 13394-40D00-000

CLIPS D'AIGUILLE DE GICLEUR
CLIP, NEEDLE

(13) 13573-01010-000

RESSORT DE BOISSEAU DE GAZ
SPRING, THROTTLE VALVE

(14) 13681-04011-000

CAP,CARBURETOR
CAP

(15) 13682-98010-000

CAOUTCHOUC
CAP, STARTER

(16) 13551-04110-000

VALVE, THROTTLE (CA:3.0)

(17) 13663-31010-000

JOINT
GASKET, VALVE SEAT

(18) 13370-04450-000

VALVE ASSY, NEEDLE

(19) 02112-3410A-000

SCREW

(20) 02112-3412B-000

SCREW

(21) 13417-43010-000

RESSORT
SPRING, STARTER VALVE

(22) 13411-04410-000

VALVE DE CHOKE JR50
VALVE, STARTER

(23) 13269-04010-000

VIS REGLAGE D'AIR
SCREW, PILOT AIR

(24) 13268-01010-000

RESSORT
SPRING

(25) 13252-04011-000

FLOTTEUR JR50
FLOAT

(26) 13254-04010-000

AXE DU FLOTTEUR JR50
PIN, FLOAT

(27) 13601-06128-000

SCREW

(28) 13424-30650-000

ENTRETOISE
RING

(29) 13435-33110-000

BILLE
BALL

(30) 13434-30650-000

SPRING,STARTER SHAFT
SPRING

(31) 13413-04450-000

LEVER, STARTER

(32) 13416-28700-000

CAP, LEVER

(33) 13323-04010-000

BOLT

(34) 13261-04410-000

TOP ASSY

(35) 13251-04110-000

JOINT CARTER DU FLOTTEUR JR50
GASKET, FLOAT CHAMBER

	Onderdeelnummer	Produkt	Aantal
# 1	13200-04450-000 1320004450000 1320004450000	CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 2	09492-15015-000 0949215015000 0949215015000	JET, PILOT (15) JET, PILOT NO.1 (15)	15,48 €
# 3	09492-15009-000 0949215009000 0949215009000	GICLEUR RALENTI NO.2 JR50 JET, PILOT NO.2	10,05 €
# 4	09491-56002-000 0949156002000 0949156002000	JET, MAIN (56.3)	9,47 €
# 5	09494-00933-000 0949400933000 0949400933000	JET, NEEDLE (E-6)	18,81 €
# 6	13383-13670-000 1338313670000 1338313670000	AIGUILLE NEEDLE, JET (3D23-3)	16,37 €
# 7	13247-05010-000 1324705010000 1324705010000	VIS DE VIDANGE PLUG, DRAIN	7,08 €
# 8	13249-05010-000 1324905010000 1324905010000	BAGUE DE JOINT GASKET, DRAIN PLUG	3,17 €
# 9	13267-01010-000 1326701010000 1326701010000	VIS RALENTI SCREW, THROTTLE STOP	9,92 €
# 10	13268-01010-000 1326801010000 1326801010000	RESSORT SPRING, STOP SCREW	8,01 €
# 11	13581-04010-000 1358104010000 1358104010000	TOLE FIXATION RESSORT BOISS. SEAT, THROTTLE VALVE SPRING	6,26 €
# 12	13394-40D00-000 1339440D00000 1339440D00000	CLIPS D'AIGUILLE DE GICLEUR CLIP, NEEDLE	8,19 €
# 13	13573-01010-000 1357301010000 1357301010000	RESSORT DE BOISSEAU DE GAZ SPRING, THROTTLE VALVE	5,75 €
# 14	13681-04010-000 13681-04011-000 1368104010000	CAP, CARBURETOR CAP	7,25 €
# 15	13682-98010-000 1368298010000 1368298010000	CAOUTCHOUC CAP, STARTER	5,48 €
# 16	13551-04110-000 1355104110000 1355104110000	VALVE, THROTTLE (CA:3.0)	Niet beschikbaar	0,00 €
# 17	13663-31010-000 1366331010000 1366331010000	JOINT GASKET, VALVE SEAT	5,57 €
# 18	13370-04450-000 1337004450000 1337004450000	VALVE ASSY, NEEDLE	Niet beschikbaar	0,00 €
# 19	02112-34103-000 02112-3410A-000 0211234103000	SCREW	2,09 €
# 20	02112-34123-000 02112-3412B-000 0211234123000	SCREW	2,22 €
# 21	13417-43010-000 1341743010000 1341743010000	RESSORT SPRING, STARTER VALVE	5,72 €
# 22	13411-04410-000 1341104410000 1341104410000	VALVE DE CHOKE JR50 VALVE, STARTER	14,48 €
# 23	13269-04010-000 1326904010000 1326904010000	VIS REGLAGE D'AIR SCREW, PILOT AIR	14,86 €
# 24	13268-01010-000 1326801010000 1326801010000	RESSORT SPRING	8,01 €
# 25	13252-04011-000 1325204011000 1325204011000	FLOTTEUR JR50 FLOAT	27,15 €
# 26	13254-04010-000 1325404010000 1325404010000	AXE DU FLOTTEUR JR50 PIN, FLOAT	7,48 €
# 27	13601-06128-000 1360106128000 1360106128000	SCREW	Niet beschikbaar	0,00 €
# 28	13424-30650-000 1342430650000 1342430650000	ENTRETOISE RING	7,23 €
# 29	13435-33110-000 1343533110000 1343533110000	BILLE BALL	3,84 €
# 30	13434-30650-000 1343430650000 1343430650000	SPRING, STARTER SHAFT SPRING	6,15 €
# 31	13413-04450-000 1341304450000 1341304450000	LEVER, STARTER	Niet beschikbaar	0,00 €
# 32	13416-28700-000 1341628700000 1341628700000	CAP, LEVER	6,06 €
# 33	13323-04010-000 1332304010000 1332304010000	BOLT	Niet beschikbaar	0,00 €
# 34	13261-04410-000 1326104410000 1326104410000	TOP ASSY	Niet beschikbaar	0,00 €
# 35	13251-04110-000 1325104110000 1325104110000	JOINT CARTER DU FLOTTEUR JR50 GASKET, FLOAT CHAMBER	7,96 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CARBURATOR van uw Suzuki JR 50 van JR. Laat het ons weten als u vragen heeft.
