BENZINETANK (MODELE D / H E15,MODELE H E43) REFER TO FIG.27A(E-7) FOR MODEL L/M/R

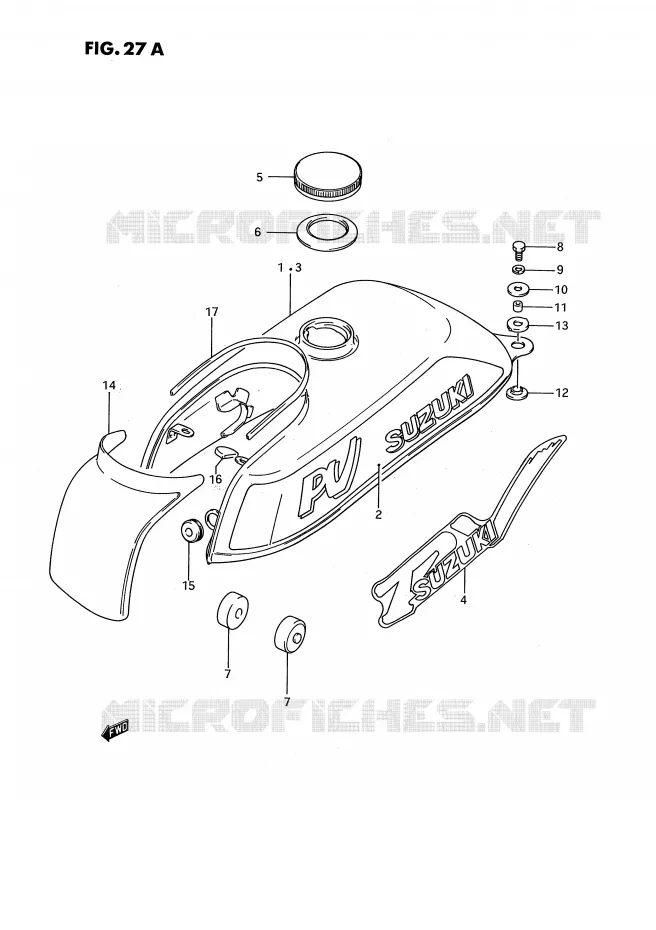

BENZINETANK (MODELE L / M / R) VOOR SUZUKI PV 50 1994

SEAT

(1) 44100-17240-019

TANK ASSY, FUEL (BLACK)

(2) 68111-17240-0PL

EMBLEM, FUEL TANK,RH

(2) 68121-17240-0PL

EMBLEM, FUEL TANK,LH

(3) 44100-17250-0EP

TANK ASSY, FUEL (BLACK)

(3) 44100-17250-12F

TANK ASSY, FUEL (BLUE)

(3) 44100-17250-17U

TANK ASSY, FUEL (GRAY)

(3) 44100-17260-019

TANK ASSY, FUEL (BLACK)

(3) 44100-17260-14C

TANK ASSY, FUEL (RED)

(4) 68111-17250-1EV

EMBLEM

(4) 68111-17250-1EW

EMBLEM

(4) 68111-17250-1EY

68111-17250-1EY
EMBLEM

(4) 68271-40A10-0RM

EMBLEM

(4) 68271-40A10-1TU

EMBLEM

(5) 44200-23810-000

BOUCHON DE RESERVOIR D'ESS.
CAP ASSY, FUEL TANK

(5) 44200-36703-000

CAP ASSY,FUEL TANK
CAP

(6) 85413-70000-000

JOINT
GASKET

(7) 09329-10005-000

SILENTBLOC
CUSHION

(8) 01500-06207-000

VIS 6X20MM
.BOLT, LEVER HOLDER

(8) 09118-06045-000

BOLT

(9) 08321-01067-000

RONDELLE 6MM
.LOCK WASHER

(10) 09160-06134-000

WASHER

(11) 09180-06310-000

DOUILLE 6.5X10X10
SPACER,FENDER UPPER REAR (6.8X10X10)

(12) 09320-10003-000

SILENTBLOC
CUSHION, LOWER

(13) 09320-11007-000

SILENTBLOC
CUSHION, UPPER

(14) 44171-17200-000

COVER,FUEL TANK PV50
COVER, FRONT (BLUE)

(14) 44171-17200-019

COVER, FRONT (BLACK)

(14) 44171-17200-0EP

COVER, FRONT (BLACK)

(14) 44171-17200-14C

COVER, FRONT (RED)

(15) 09320-06504-000

CAOUTCHOUC AMORTI
GROMMET, COVER

(16) 09329-18001-000

CUSHION
CUSHION, UPPER

(17) 68241-17210-000

MOLDING,FUEL TANK LWR
MOLDING

	Onderdeelnummer	Produkt	Aantal
# 1	44100-17240-019 4410017240019 4410017240019	TANK ASSY, FUEL (BLACK)	Niet beschikbaar	0,00 €
# 2	68111-17240-0PL 68111172400PL 68111172400PL	EMBLEM, FUEL TANK, RH	Niet beschikbaar	0,00 €
# 2	68121-17240-0PL 68121172400PL 68121172400PL	EMBLEM, FUEL TANK, LH	Niet beschikbaar	0,00 €
# 3	44100-17250-0EP 44100172500EP 44100172500EP	TANK ASSY, FUEL (BLACK)	Niet beschikbaar	0,00 €
# 3	44100-17250-12F 441001725012F 441001725012F	TANK ASSY, FUEL (BLUE)	Niet beschikbaar	0,00 €
# 3	44100-17250-17U 441001725017U 441001725017U	TANK ASSY, FUEL (GRAY)	Niet beschikbaar	0,00 €
# 3	44100-17260-019 4410017260019 4410017260019	TANK ASSY, FUEL (BLACK)	Niet beschikbaar	0,00 €
# 3	44100-17260-14C 441001726014C 441001726014C	TANK ASSY, FUEL (RED)	Niet beschikbaar	0,00 €
# 4	68111-17250-1EV 68111172501EV 68111172501EV	EMBLEM	Niet beschikbaar	0,00 €
# 4	68111-17250-1EW 68111172501EW 68111172501EW	EMBLEM	Niet beschikbaar	0,00 €
# 4	68111-17250-1EY 68111172501EY 68111172501EY	68111-17250-1EY EMBLEM	Niet beschikbaar	0,00 €
# 4	68271-40A10-0RM 6827140A100RM 6827140A100RM	EMBLEM	Niet beschikbaar	0,00 €
# 4	68271-40A10-1TU 6827140A101TU 6827140A101TU	EMBLEM	Niet beschikbaar	0,00 €
# 5	44200-36702-000 44200-36703-000 4420036702000	CAP ASSY, FUEL TANK CAP	43,62 €
# 5	44210-23300-000 44200-23810-000 4421023300000	BOUCHON DE RESERVOIR D'ESS. CAP ASSY, FUEL TANK	49,53 €
# 6	85413-70000-000 8541370000000 8541370000000	JOINT GASKET	5,30 €
# 7	09329-10005-000 0932910005000 0932910005000	SILENTBLOC CUSHION	3,70 €
# 8	01107-06207-000 01500-06207-000 0110706207000	VIS 6X20MM .BOLT, LEVER HOLDER	2,22 €
# 8	09118-06045-000 0911806045000 0911806045000	BOLT	Niet beschikbaar	0,00 €
# 9	08321-21067-000 08321-01067-000 0832121067000	RONDELLE 6MM .LOCK WASHER	2,40 €
# 10	09160-06004-000 09160-06134-000 0916006004000	WASHER	2,22 €
# 11	09180-06030-000 09180-06310-000 0918006030000	DOUILLE 6.5X10X10 SPACER, FENDER UPPER REAR (6.8X10X10)	2,62 €
# 12	09320-10003-000 0932010003000 0932010003000	SILENTBLOC CUSHION, LOWER	3,08 €
# 13	09320-11007-000 0932011007000 0932011007000	SILENTBLOC CUSHION, UPPER	3,33 €
# 14	44171-17200-12F 44171-17200-000 441711720012F	COVER, FUEL TANK PV50 COVER, FRONT (BLUE)	16,43 €
# 14	44171-17200-019 4417117200019 4417117200019	COVER, FRONT (BLACK)	Niet beschikbaar	0,00 €
# 14	44171-17200-0EP 44171172000EP 44171172000EP	COVER, FRONT (BLACK)	Niet beschikbaar	0,00 €
# 14	44171-17200-14C 441711720014C 441711720014C	COVER, FRONT (RED)	Niet beschikbaar	0,00 €
# 15	09320-05006-000 0932005006000	CAOUTCHOUC AMORTI GROMMET, COVER	Niet beschikbaar	0,00 €
# 16	09329-18001-000 0932918001000 0932918001000	CUSHION CUSHION, UPPER	2,09 €
# 17	68241-17200-000 6824117200000	MOLDING, FUEL TANK LWR MOLDING	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de BENZINETANK (MODELE L/M/R) van uw Suzuki van PV. Laat het ons weten als u vragen heeft.
