FRAME (MODELE E / G) REFER TO FIG.22A(F-3) FOR MODEL H/J/M/R

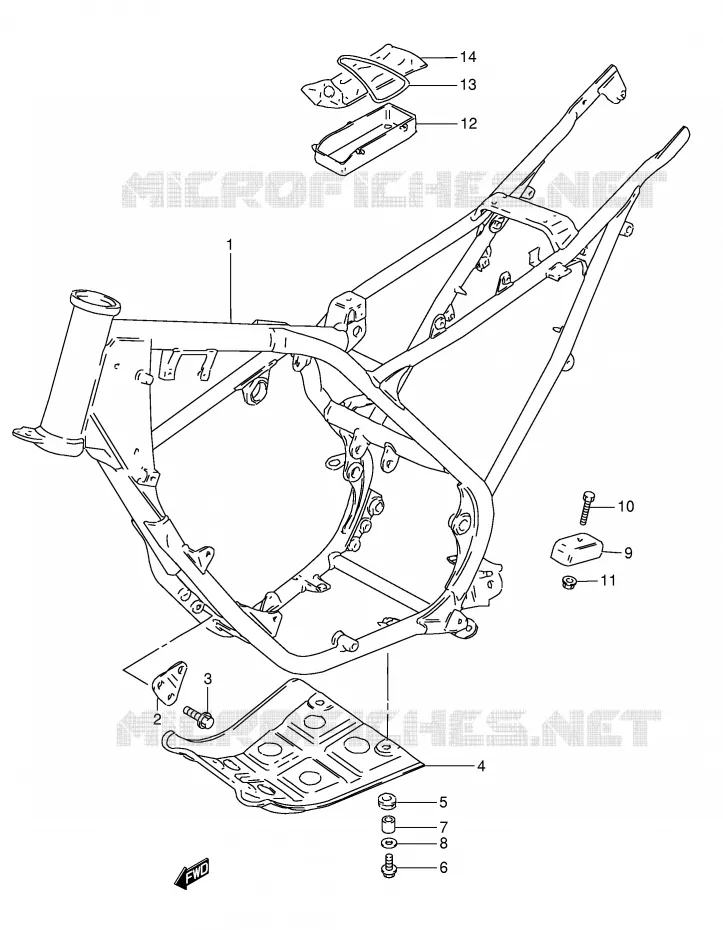

FRAME (MODELE H / J / M / R) VOOR SUZUKI TS-X 50 1991

BENZINETANK (MODELE E / G / H) REFER TO FIG.24A(F-10) FOR MODEL J/M/R

(1) 41100-13614-19F

FRAME TS 50 XK
FRAME (BLUE)

(1) 41100-13614-24K

FRAME (CHARCOAL)

(1) 41100-13624-24K

FRAME COMP
FRAME (BLUE)

(1) 41100-13630-19F

FRAME (BLUE)

(1) 41100-13640-19F

41100-13640-19F
FRAME (BLUE)

(1) 41100-13640-24K

FRAME (CHARCOAL)

(1) 41100-13650-24K

FRAME (CHARCOAL)

(1) 41100-34B00-19F

FRAME (BLUE)

(1) 41100-34B00-24K

FRAME (CHARCOAL)

(2) 41991-13600-019

PLATE, ENGINE MOUNT (BLACK)

(2) 41991-13600-126

PLAQUE SUPPORT MOTEUR INF.GRIS
PLATE, ENGINE MOUNT (PEARL)

(3) 01550-0816B-000

BOLT

(4) 42511-13701-000

PROTECTOR, ENGINE

(5) 09320-08511-000

CUSHION

(6) 09116-06115-000

BOLT,6X20,W/PL WASHER
BOLT

(6) KIT47370-40H00

KIT47370-40H00
BOLT

(7) 09180-06306-000

SPACER

(8) 09160-06056-000

RONDELLE 6.5X18X1
WASHER

(9) 43912-13700-000

BUTOIR DE CHAINE TS50XK
GUIDE, CHAIN CONTROL

(10) 01550-0620B-000

BOLT

(10) 01500-06207-000

VIS 6X20MM
BOLT

(11) 08319-31067-000

ECROU 6MM CHROMEE
NUT

(12) 41551-13601-000

SUPPORT JEU D'OUTILS TS50XK
HOLDER, TOOL

(13) 09280-70004-000

JOINT TORIQUE
O RING

(14) 09800-21080-000

TOOL ASSY

	Onderdeelnummer	Produkt	Aantal
# 1	41100-13614-19F 411001361419F 411001361419F	FRAME TS 50 XK FRAME (BLUE)	Niet beschikbaar	0,00 €
# 1	41100-13614-24K 411001361424K 411001361424K	FRAME (CHARCOAL)	Niet beschikbaar	0,00 €
# 1	41100-13624-19F 411001362419F	FRAME COMP FRAME (BLUE)	Niet beschikbaar	0,00 €
# 1	41100-13630-19F 411001363019F 411001363019F	FRAME (BLUE)	Niet beschikbaar	0,00 €
# 1	41100-13640-19F 411001364019F 411001364019F	41100-13640-19F FRAME (BLUE)	Niet beschikbaar	0,00 €
# 1	41100-13640-24K 411001364024K 411001364024K	FRAME (CHARCOAL)	Niet beschikbaar	0,00 €
# 1	41100-13650-24K 411001365024K 411001365024K	FRAME (CHARCOAL)	Niet beschikbaar	0,00 €
# 1	41100-34B00-19F 4110034B0019F 4110034B0019F	FRAME (BLUE)	Niet beschikbaar	0,00 €
# 1	41100-34B00-24K 4110034B0024K 4110034B0024K	FRAME (CHARCOAL)	Niet beschikbaar	0,00 €
# 2	41991-13600-019 4199113600019 4199113600019	PLATE, ENGINE MOUNT (BLACK)	Niet beschikbaar	0,00 €
# 2	41991-13600-126 4199113600126 4199113600126	PLAQUE SUPPORT MOTEUR INF.GRIS PLATE, ENGINE MOUNT (PEARL)	Niet beschikbaar	0,00 €
# 3	01550-08163-000 01550-0816B-000 0155008163000	BOLT	3,62 €
# 4	42511-13701-000 4251113701000 4251113701000	PROTECTOR, ENGINE	Niet beschikbaar	0,00 €
# 5	09320-08030-000 0932008030000	CUSHION	Niet beschikbaar	0,00 €
# 6	09116-06130-000 09116-06115-000 0911606130000	BOLT, 6X20, W/PL WASHER BOLT	2,66 €
# 6	01550-06163-000 0155006163000	KIT47370-40H00 BOLT	Niet beschikbaar	0,00 €
# 7	09180-06306-000 0918006306000 0918006306000	SPACER	2,26 €
# 8	09160-06056-000 0916006056000 0916006056000	RONDELLE 6.5X18X1 WASHER	1,86 €
# 9	43912-13700-000 4391213700000 4391213700000	BUTOIR DE CHAINE TS50XK GUIDE, CHAIN CONTROL	Niet beschikbaar	0,00 €
# 10	01500-06207-000 0150006207000 0150006207000	VIS 6X20MM BOLT	2,22 €
# 10	01550-06203-000 01550-0620B-000 0155006203000	BOLT	3,15 €
# 11	08319-31067-000 0831931067000 0831931067000	ECROU 6MM CHROMEE NUT	2,53 €
# 12	41551-13601-000 4155113601000 4155113601000	SUPPORT JEU D'OUTILS TS50XK HOLDER, TOOL	Niet beschikbaar	0,00 €
# 13	09280-70004-000 0928070004000 0928070004000	JOINT TORIQUE O RING	4,13 €
# 14	09800-21026-000 09800-21080-000 0980021026000	TOOL ASSY	47,07 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de FRAME (MODELE H/J/M/R) van uw Suzuki van TS-X. Laat het ons weten als u vragen heeft.
