FRONT FENDER

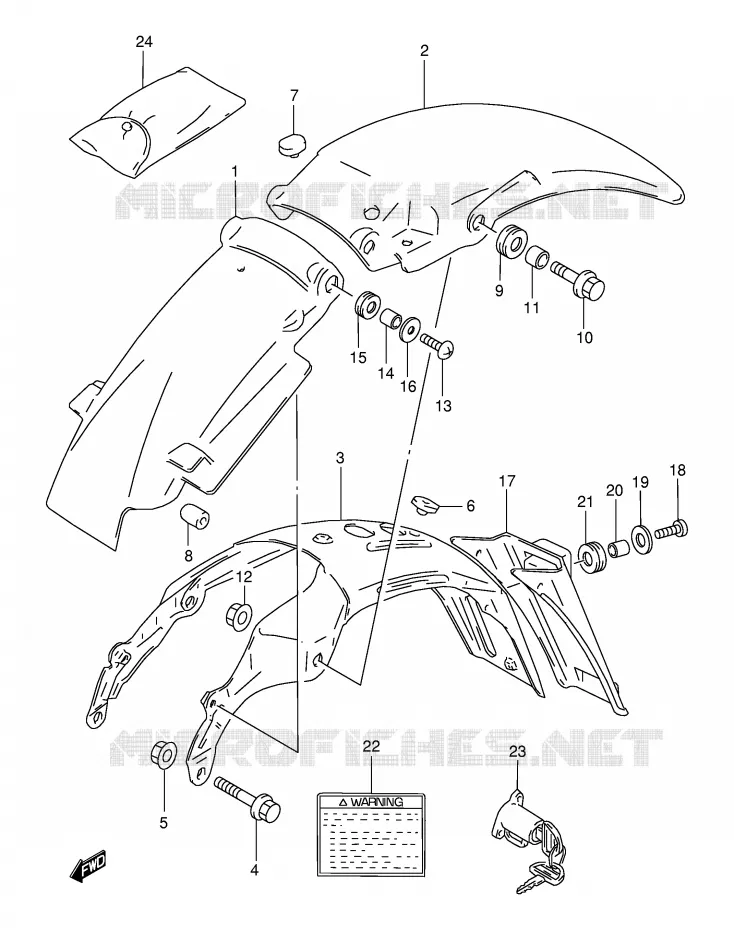

ACHTERSPATBORD VOOR SUZUKI TS-X 50 1994

ONTSTEKING

(1) 63112-13750-000

BODY, REAR FENDER,FRONT

(2) 63113-13700-0NF

FENDER.REAR.REAR(BLUE)
FENDER, REAR (BLUE)

(2) 63113-13700-13L

GARDE BOUE
FENDER, REAR (WHITE)

(2) 63113-13700-21C

GARDE-BOUE ARR. NOIR TS50XKH
FENDER, REAR (BLACK)

(2) 63113-13700-13L

GARDE BOUE
FENDER, REAR (YELLOW)

(3) 63120-13720-000

RR FENDER REINFORCM
REINFORCEMENT, REAR FENDER

(4) 01550-08407-000

BOLT,SEC CASE
BOLT, LOWER

(4) 01550-0840A-000

BOLT

(5) 08319-31087-000

ECROU 8MM CHROMEE,AUTOBLOCANTE
NUT

(6) 09321-06016-000

SILENTBLOC
CUSHION, REINFORCEMENT

(7) 09321-10009-000

SILENTBLOC
CUSHION, SEAT

(8) 09329-05009-000

SILENTBLOC
CUSHION, SIDE

(9) 09320-12090-000

CUSHION(11.8X25X7.5)
CUSHION, REAR

(10) 01550-0835B-000

BOLT
BOLT, HOLDER

(11) 09180-08188-000

SPACER,8.5X12X7.5
SPACER (8.2X11.8X7.5)

(12) 08319-31087-000

ECROU 8MM CHROMEE,AUTOBLOCANTE
NUT

(13) 02142-0620B-000

SCREW
SCREW, CENTER

(13) 02142-06207-000

VIS 6X20
SCREW, CENTER

(14) 09180-06310-000

DOUILLE 6.5X10X10
SPACER,FENDER UPPER REAR (6.8X10X10)

(15) 09320-10033-000

CUSHION

(16) 09160-06077-000

RONDELLE 6.5X20X1.2
WASHER (6.5X20X1.2)

(17) 63311-13720-000

RR FENDER EXTENSION
EXTENSION, REAR FENDER

(18) 02142-0616A-000

SCREW

(19) 09160-06054-000

RONDELLE 6.5X22X1.6
WASHER

(20) 09180-06092-000

DOUILLE 6.2X8.3X6.1
SPACER

(21) 09320-08509-000

CUSHION(8X22X7)
CUSHION

(22) 68319-33E32-000

LABEL,GENERAL WARNING
LABEL, WARNING SAFETY

(23) 95700-38840-000

SERRURE DE CASQUE COMPLET
LOCK SET, HELMET

(24) 09800-21080-000

TOOL ASSY
DISCONTINUED

	Onderdeelnummer	Produkt	Aantal
# 1	63112-13750-000 6311213750000 6311213750000	BODY, REAR FENDER, FRONT	Niet beschikbaar	0,00 €
# 2	63113-13700-0NF 63113137000NF 63113137000NF	FENDER.REAR.REAR(BLUE) FENDER, REAR (BLUE)	Niet beschikbaar	0,00 €
# 2	63113-13700-14L 631131370014L	GARDE BOUE FENDER, REAR (WHITE)	Niet beschikbaar	0,00 €
# 2	63113-13700-21C 631131370021C 631131370021C	GARDE-BOUE ARR. NOIR TS50XKH FENDER, REAR (BLACK)	Niet beschikbaar	0,00 €
# 2	63113-13700-25Y 631131370025Y	GARDE BOUE FENDER, REAR (YELLOW)	Niet beschikbaar	0,00 €
# 3	63120-13720-000 6312013720000 6312013720000	RR FENDER REINFORCM REINFORCEMENT, REAR FENDER	Niet beschikbaar	0,00 €
# 4	01517-08407-000 01550-08407-000 0151708407000	BOLT, SEC CASE BOLT, LOWER	4,57 €
# 4	01550-08403-000 01550-0840A-000 0155008403000	BOLT	3,97 €
# 5	08319-31087-000 0831931087000 0831931087000	ECROU 8MM CHROMEE, AUTOBLOCANTE NUT	3,13 €
# 6	09321-06016-000 0932106016000 0932106016000	SILENTBLOC CUSHION, REINFORCEMENT	2,20 €
# 7	09321-10009-000 0932110009000 0932110009000	SILENTBLOC CUSHION, SEAT	Niet beschikbaar	0,00 €
# 8	09329-05003-000 09329-05009-000 0932905003000	SILENTBLOC CUSHION, SIDE	3,37 €
# 9	09320-12011-000 09320-12090-000 0932012011000	CUSHION(11.8X25X7.5) CUSHION, REAR	2,66 €
# 10	01517-08355-000 01550-0835B-000 0151708355000	BOLT BOLT, HOLDER	4,44 €
# 11	09180-08021-000 09180-08188-000 0918008021000	SPACER, 8.5X12X7.5 SPACER (8.2X11.8X7.5)	3,13 €
# 12	08319-31087-000 0831931087000 0831931087000	ECROU 8MM CHROMEE, AUTOBLOCANTE NUT	3,13 €
# 13	02142-06203-000 02142-0620B-000 0214206203000	SCREW SCREW, CENTER	2,29 €
# 13	02142-06207-000 0214206207000 0214206207000	VIS 6X20 SCREW, CENTER	1,82 €
# 14	09180-06030-000 09180-06310-000 0918006030000	DOUILLE 6.5X10X10 SPACER, FENDER UPPER REAR (6.8X10X10)	2,62 €
# 15	09320-10033-000 0932010033000 0932010033000	CUSHION	Niet beschikbaar	0,00 €
# 16	09160-06060-000 09160-06077-000 0916006060000	RONDELLE 6.5X20X1.2 WASHER (6.5X20X1.2)	2,60 €
# 17	63311-13720-000 6331113720000 6331113720000	RR FENDER EXTENSION EXTENSION, REAR FENDER	Niet beschikbaar	0,00 €
# 18	02142-06163-000 02142-0616A-000 0214206163000	SCREW	1,73 €
# 19	09160-06063-000 09160-06054-000 0916006063000	RONDELLE 6.5X22X1.6 WASHER	2,15 €
# 20	09180-06092-000 0918006092000 0918006092000	DOUILLE 6.2X8.3X6.1 SPACER	4,22 €
# 21	09320-08013-000 0932008013000	CUSHION(8X22X7) CUSHION	Niet beschikbaar	0,00 €
# 22	68319-15D30-000 68319-33E32-000 6831915D30000	LABEL, GENERAL WARNING LABEL, WARNING SAFETY	11,40 €
# 23	95700-38840-000 9570038840000 9570038840000	SERRURE DE CASQUE COMPLET LOCK SET, HELMET	Niet beschikbaar	0,00 €
# 24	09800-00283-000 09800-21080-000 0980000283000	TOOL ASSY DISCONTINUED	47,07 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTERSPATBORD van uw Suzuki van TS-X. Laat het ons weten als u vragen heeft.
