SWINGARM (E2,E21)

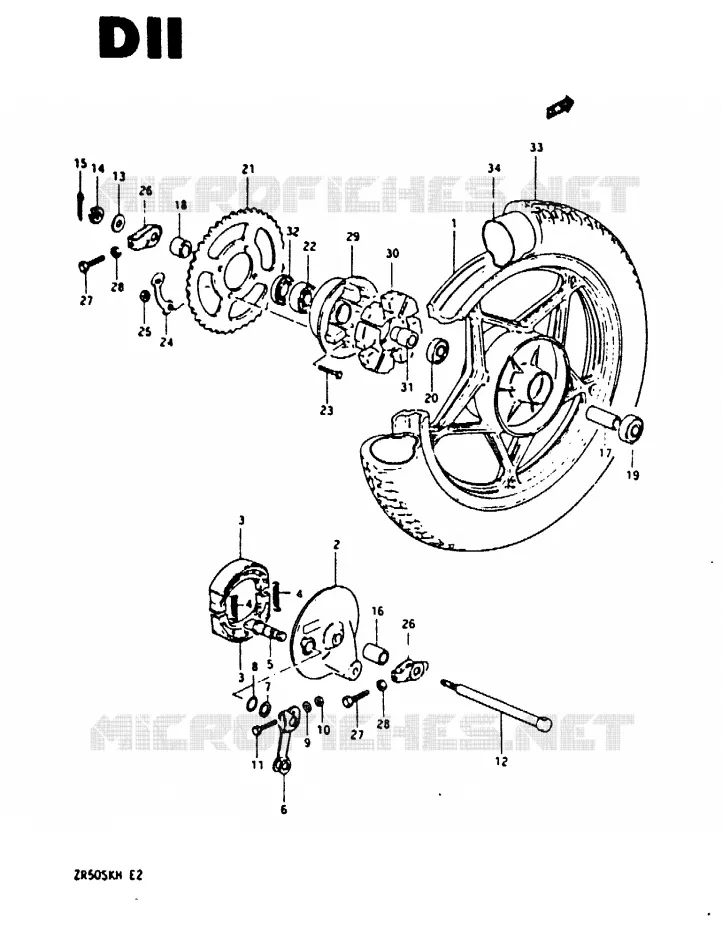

ACHTERWIEL VOOR SUZUKI ZR 50 1984

ACHTERWIEL voor Suzuki ZR 50 1984
1
(1)  64150-26471-12U
ROUE INTEGRAL ARR. GRIS ZR50SH
WHEEL, REAR (160*18) (GRAY)
(1)  64150-26471-13T
ROUE INTEGRAL ARRIERE ZR50SE
WHEEL, REAR (160*18) (GOLD)
2
(2)  64210-46013-000
FLASQUE
PANEL
3
(3)  54401-43810-000
SHOE SET,BRAKE
DISCONTINUED
4
(4)  09443-07001-000
RESSORT, MACHOIRES DE FREIN
SPRING
5
(5)  54441-29305-000
CLEF DE FREIN
CAME, BRAKE
6
(6)  64451-48000-000
LEVIER DE FREIN ARRIERE
LEVER, BRAKE CAM
7
(7)  09160-14055-000
WASHER,14.5X22X1.6
WASHER (14.5*22*1.6)
8
(8)  09280-14011-000
JOINT TORIQUE D:2.5, ID: 13.8
O RING
9
(9)  08322-0106A-000
WASHER
LOCK WASHER
10
(10)  08310-00067-000
ECROU 6MM
NUT FIG.42 (H-4) : E16, E18, E22,
11
(11)  09100-06078-000
VIS 6X33MM
BOLT
12
(12)  54711-16504-000
AXLE,FRONT
DISCONTINUED
13
(13)  08322-01127-000
RONDELLE 12MM
WASHER, INNER (12.5*24*2.3)
14
(14)  08314-3112A-000
NUT
15
(15)  04111-3030A-000
COTTER PIN
16
(16)  09180-12085-000
DOUILLE
SPACER, AXLE RH
17
(17)  09180-12033-000
DOUILLE
DISCONTINUED
18
(18)  09180-12131-000
SPACER
SPACER, AXLE LH
19
(19)  08143-6301B-000
BEARING
BEARING, RH
20
(20)  08143-6201B-000
BEARING
BEARING, LH
21
(21)  64511-13631-000
COURONNE 420-46
SPROCKET, REAR (NT:46)
(21)  64511-46120-000
COURONNE 420-45
SPROCKET, REAR (NT:45)
(21)  64511-46150-000
COURONNE 420-48
SPROCKET, REAR (NT:48)
22
(22)  09262-17023-000
ROULEMENT A BILLE 17X40X12
BEARING
23
(23)  09105-08001-000
VIS
BOLT
24
(24)  09169-08011-000
TOLE DE SURETE
WASHER
25
(25)  08310-00087-000
ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE
26
(26)  61410-13200-000
TENDEUR DE CHAINE
ADJUSTER, CHAIN
27
(27)  09104-06002-000
VIS
BOLT
28
(28)  08310-00067-000
ECROU 6MM
NUT FIG.42 (H-4) : E16, E18, E22,
29
(29)  64611-36G00-000
DRUM,REAR SPROCKET
DRUM, SPROCKET MOUNTING
30
(30)  64651-26400-000
CAOUTCHOUC
CUSHION, REAR HUB
31
(31)  64733-43000-000
ENTRETOISE
RETAINER, SPROCKET
32
(32)  09285-25007-000
SEAL
OIL SEAL
33
(33)  65100-23610-000
REAR TIRE
TIRE (2.75-18)
34
(34)  55200-11601-000
INNER TUBE 300-18
TUBE, INNER
Onderdeelnummer Produkt Stukprijs Incl. BTW Aantal
# 1

64150-26471-12U
641502647112U

641502647112U
ROUE INTEGRAL ARR. GRIS ZR50SH
WHEEL, REAR (160*18) (GRAY)
Niet beschikbaar
# 1

64150-26471-13T
641502647113T

641502647113T
ROUE INTEGRAL ARRIERE ZR50SE
WHEEL, REAR (160*18) (GOLD)
Niet beschikbaar
# 2

64210-46003-000

64210-46013-000
 6421046003000
FLASQUE
PANEL
# 3

54410-43011-000

54401-43810-000
 5441043011000
SHOE SET, BRAKE
DISCONTINUED
# 4

09443-07001-000
0944307001000

0944307001000
RESSORT, MACHOIRES DE FREIN
SPRING
# 5

54441-29304-000

54441-29305-000
 5444129304000
CLEF DE FREIN
CAME, BRAKE
# 6

64451-48000-000
6445148000000

6445148000000
LEVIER DE FREIN ARRIERE
LEVER, BRAKE CAM
# 7

09160-14001-000

09160-14055-000
 0916014001000
WASHER, 14.5X22X1.6
WASHER (14.5*22*1.6)
# 8

09280-14003-000

09280-14011-000
 0928014003000
JOINT TORIQUE D:2.5, ID: 13.8
O RING
# 9

08322-21067-000

0832221067000
WASHER
LOCK WASHER
Niet beschikbaar
# 10

08310-11068-000

08310-00067-000
 0831011068000
ECROU 6MM
NUT FIG.42 (H-4) : E16, E18, E22,
# 11

09100-06078-000
0910006078000

0910006078000
VIS 6X33MM
BOLT
# 12

54711-16503-000

54711-16504-000
 5471116503000
AXLE, FRONT
DISCONTINUED
# 13

08322-11128-000

08322-01127-000
 0832211128000
RONDELLE 12MM
WASHER, INNER (12.5*24*2.3)
# 14

08314-31128-000

08314-3112A-000
 0831431128000
NUT
# 15

04111-30308-000

04111-3030A-000
 0411130308000
COTTER PIN
# 16

09180-12085-000
0918012085000

0918012085000
DOUILLE
SPACER, AXLE RH
Niet beschikbaar
# 17

09180-12033-000
0918012033000

0918012033000
DOUILLE
DISCONTINUED
Niet beschikbaar
# 18

09180-12081-000

09180-12131-000
 0918012081000
SPACER
SPACER, AXLE LH
# 19

08143-63017-000

08143-6301B-000
 0814363017000
BEARING
BEARING, RH
# 20

08143-62017-000

08143-6201B-000
 0814362017000
BEARING
BEARING, LH
# 21

64511-46130-000

64511-13631-000
 6451146130000
COURONNE 420-46
SPROCKET, REAR (NT:46)
# 21

64511-46120-000
6451146120000

6451146120000
COURONNE 420-45
SPROCKET, REAR (NT:45)
Niet beschikbaar
# 21

64511-46150-000
6451146150000

6451146150000
COURONNE 420-48
SPROCKET, REAR (NT:48)
Niet beschikbaar
# 22

09262-17023-000
0926217023000

0926217023000
ROULEMENT A BILLE 17X40X12
BEARING
# 23

09105-08001-000
0910508001000

0910508001000
VIS
BOLT
# 24

09169-08011-000
0916908011000

0916908011000
TOLE DE SURETE
WASHER
# 25

08310-12088-000

08310-00087-000
 0831012088000
ECROU 8MM
NUT REFER TO FIG.31A(G-3) FOR MODE REFER TO FIG.31B(G-4) FOR MODE
# 26

61410-13200-000
6141013200000

6141013200000
TENDEUR DE CHAINE
ADJUSTER, CHAIN
# 27

09104-06002-000
0910406002000

0910406002000
VIS
BOLT
Niet beschikbaar
# 28

08310-11068-000

08310-00067-000
 0831011068000
ECROU 6MM
NUT FIG.42 (H-4) : E16, E18, E22,
# 29

64611-01001-000

64611-36G00-000
 6461101001000
DRUM, REAR SPROCKET
DRUM, SPROCKET MOUNTING
# 30

64651-26400-000
6465126400000

6465126400000
CAOUTCHOUC
CUSHION, REAR HUB
Niet beschikbaar
# 31

64733-43000-000
6473343000000

6473343000000
ENTRETOISE
RETAINER, SPROCKET
# 32

09285-25001-000

09285-25007-000
 0928525001000
SEAL
OIL SEAL
# 33

65100-23610-000
6510023610000

6510023610000
REAR TIRE
TIRE (2.75-18)
Niet beschikbaar
# 34

55200-11601-000
5520011601000

5520011601000
INNER TUBE 300-18
TUBE, INNER
Niet beschikbaar
Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de ACHTERWIEL van uw Suzuki van ZR. Laat het ons weten als u vragen heeft.

Originele onderdelen voor Suzuki 50 ZR 1984

KUIPDEEL/FRAME ELEKTRISCHE INFORMATIE MOTOR/TRANSMISSIE OPTIES OPHANGING / WIELEN / REM VERING/REM/WIEL

Suzuki 50 ZR 1984

50 ZR 1984 ZR50SKE(E/H)
50 ZR 1984 ZR50SKE(E/H)

Suzuki ZR

Cilinderinhoud: 50 cc
Jaar: 1984
Model code ZR50SKE(E / H)
