VOORVORK (AE50L / M / N / P) REFER TO FIG.36A(G-3) FOR AE50RP/RR/RS/RT/RV

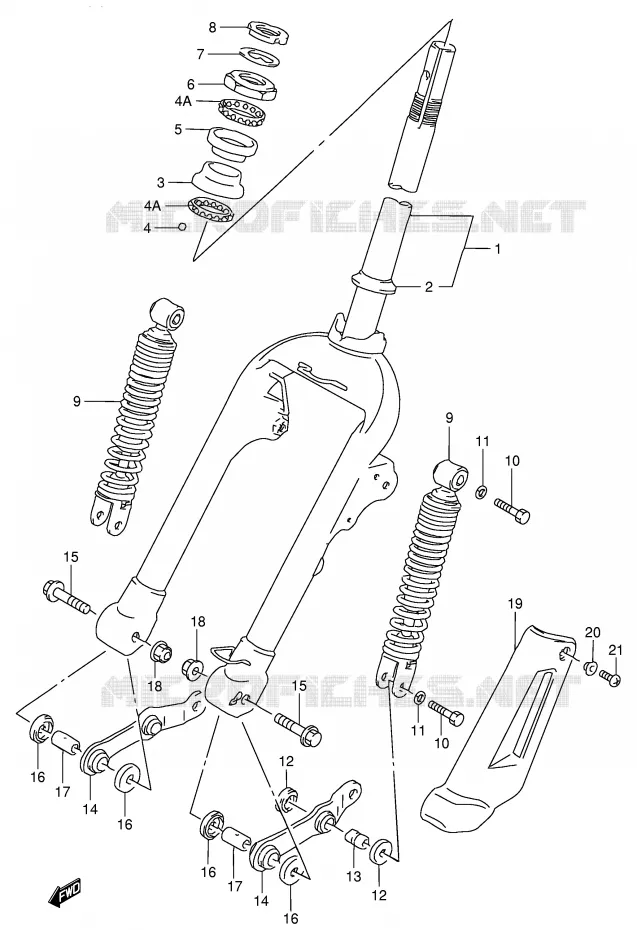

VOORVORK (AE50RP / RR / RS / RT / RV) VOOR SUZUKI AE 50 1995

VOORWIEL (AE50L / M / N / P) REFER TO FIG.37A(G-5) FOR AE50RP/RR/RS/RT/RV

(1) 51200-40811-019

FORK SET, FRONT (BLACK)

(2) 51622-29C20-000

RACE,STEERING OUTER LOWER
RACE, OUTER LOWER

(3) 51612-29C00-000

INNER RACE
RACE, INNER LOWER

(4) 06111-05004-000

1 PIECE BILLE DE DIRECTION
BALL

(5) 51611-16A00-000

RACE,STEERING INNER UPPER
RACE, INNER UPPER

(6) 51621-16A01-000

RACE
RACE, OUTER UPPER

(7) 09166-26001-000

TOLE DE SURETE
WASHER

(8) 51631-29C00-000

NUT
NUT, STEM

(9) 52100-29C00-163

ABSORBER ASSY, FRONT SHOCK (YELLOW)

(9) 52100-29C00-163

ABSORBER ASSY, FRONT SHOCK (YELLOW)

(9) 52100-29C00-37W

AMORTECEDOR FRENTE
ABSORBER ASSY, FRONT SHOCK (RED)

(9) 52100-29C00-37W

AMORTECEDOR FRENTE
ABSORBER ASSY, FRONT SHOCK (RED)

(10) 01570-08353-000

BOLT
BOLT (8X35)

(10) 01570-08353-000

BOLT
BOLT (8X35)

(10) 09100-08195-000

VIS
BOLT (8X35)

(10) 09100-08195-000

VIS
BOLT (8X35)

(11) 08321-0108B-000

WASHER,LOCK
.LOCK WASHER

(11) 08321-0108B-000

WASHER,LOCK
.LOCK WASHER

(11) 08321-0108B-000

WASHER,LOCK
.LOCK WASHER
WASHER,LOCK

(11) 08321-0108B-000

WASHER,LOCK
.LOCK WASHER
WASHER,LOCK

(12) 52451-09401-000

COVER,SUSPENSION ARM,CENTER
SEAL, SUSPENSION REAR (ID:8.0)

(12) 52451-09401-000

COVER,SUSPENSION ARM,CENTER
SEAL, SUSPENSION REAR (ID:8.0)

(13) 52431-25E00-000

SPACER,FR SUSPENSION ARM,RR
SPACER, REAR

(14) 52420-18F00-000

ARM,FRONT SUSPENSION,L
ARM, FRONT SUSPENSION

(14) 52420-18F00-000

ARM,FRONT SUSPENSION,L
ARM, FRONT SUSPENSION

(15) 09103-10049-000

VIS D'AMORTISSEUR ARRIERE
BOLT (10X44)

(15) 09103-10049-000

VIS D'AMORTISSEUR ARRIERE
BOLT (10X44)

(16) 52452-09401-000

COVER,SUSPENSION ARM,REAR
SEAL, SUSPENSION FRONT (ID:10.

(16) 52452-09401-000

COVER,SUSPENSION ARM,REAR
SEAL, SUSPENSION FRONT (ID:10.

(16) 52452-09401-000

COVER,SUSPENSION ARM,REAR
SEAL, SUSPENSION FRONT (ID:10.

(16) 52452-09401-000

COVER,SUSPENSION ARM,REAR
SEAL, SUSPENSION FRONT (ID:10.

(17) 52433-16D00-000

SPACER,FR SUSPENSION RR
SPACER, FRONT (10X14X24.5)

(17) 52433-16D00-000

SPACER,FR SUSPENSION RR
SPACER, FRONT (10X14X24.5)

(17) 52433-16D00-000

SPACER,FR SUSPENSION RR
SPACER, FRONT (10X14X24.5)
SPACER,FR SUSPENSION RR

(17) 52433-16D00-000

SPACER,FR SUSPENSION RR
SPACER, FRONT (10X14X24.5)
SPACER,FR SUSPENSION RR

(18) 08319-31107-000

ECROU M10
NUT

(18) 08319-31107-000

ECROU M10
NUT

(19) 52450-29C00-291

PROTEGE FOURCHE D.
COVER SET, FORK (BLACK)

(20) 09169-05009-000

TOLE DE SURETE
WASHER

(21) 02112-0510B-000

SCREW. THROTTLE
SCREW, LOWER

(21) 09139-05502-000

SCREW.M5X8.5
SCREW (5X14)

(4A) 09269-34001-000

BEARING

(4A) 09269-34001-000

BEARING

	Onderdeelnummer	Produkt	Aantal
# 1	51200-40811-019 5120040811019 5120040811019	FORK SET, FRONT (BLACK)	Niet beschikbaar	0,00 €
# 2	51622-29C10-000 51622-29C20-000 5162229C10000	RACE, STEERING OUTER LOWER RACE, OUTER LOWER	9,95 €
# 3	51612-02200-000 51612-29C00-000 5161202200000	INNER RACE RACE, INNER LOWER	9,15 €
# 4	06111-05004-000 0611105004000 0611105004000	1 PIECE BILLE DE DIRECTION BALL	1,64 €
# 4A	09269-34001-000 0926934001000 0926934001000	BEARING	15,31 €
# 5	51611-02200-000 51611-16A00-000 5161102200000	RACE, STEERING INNER UPPER RACE, INNER UPPER	8,84 €
# 6	51621-02200-000 51621-16A01-000 5162102200000	RACE RACE, OUTER UPPER	11,51 €
# 7	09166-26001-000 0916626001000 0916626001000	TOLE DE SURETE WASHER	1,91 €
# 8	99800-10420-000 51631-29C00-000 9980010420000	NUT NUT, STEM	7,33 €
# 9	52100-29C00-163 5210029C00163 5210029C00163	ABSORBER ASSY, FRONT SHOCK (YELLOW)	Niet beschikbaar	0,00 €
# 9	52100-29C00-37W 5210029C0037W 5210029C0037W	AMORTECEDOR FRENTE ABSORBER ASSY, FRONT SHOCK (RED)	Niet beschikbaar	0,00 €
# 10	01570-08353-000 0157008353000 0157008353000	BOLT BOLT (8X35)	Niet beschikbaar	0,00 €
# 10	09100-08195-000 0910008195000 0910008195000	VIS BOLT (8X35)	Niet beschikbaar	0,00 €
# 11	08321-21084-000 08321-0108B-000 0832121084000	WASHER, LOCK .LOCK WASHER	3,13 €
# 12	52451-09401-000 5245109401000 5245109401000	COVER, SUSPENSION ARM, CENTER SEAL, SUSPENSION REAR (ID:8.0)	6,10 €
# 13	52431-16B00-000 52431-25E00-000 5243116B00000	SPACER, FR SUSPENSION ARM, RR SPACER, REAR	10,23 €
# 14	52420-11B10-000 5242011B10000	ARM, FRONT SUSPENSION, L ARM, FRONT SUSPENSION	Niet beschikbaar	0,00 €
# 15	09103-10049-000 0910310049000 0910310049000	VIS D'AMORTISSEUR ARRIERE BOLT (10X44)	4,81 €
# 16	52452-09401-000 5245209401000 5245209401000	COVER, SUSPENSION ARM, REAR SEAL, SUSPENSION FRONT (ID:10.	5,00 €
# 17	09319-10002-000 52433-16D00-000 0931910002000	SPACER, FR SUSPENSION RR SPACER, FRONT (10X14X24.5)	7,14 €
# 18	08319-31107-000 0831931107000 0831931107000	ECROU M10 NUT	2,91 €
# 19	52450-29C00-291 5245029C00291 5245029C00291	PROTEGE FOURCHE D. COVER SET, FORK (BLACK)	23,91 €
# 20	09169-05009-000 0916905009000 0916905009000	TOLE DE SURETE WASHER	3,08 €
# 21	02112-05105-000 02112-0510B-000 0211205105000	SCREW. THROTTLE SCREW, LOWER	2,42 €
# 21	09139-05029-000 09139-05502-000 0913905029000	SCREW.M5X8.5 SCREW (5X14)	2,09 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de VOORVORK (AE50RP/RR/RS/RT/RV) van uw Suzuki van AE. Laat het ons weten als u vragen heeft.
