CARBURATOR (MODELE AY50W K3 / K4)

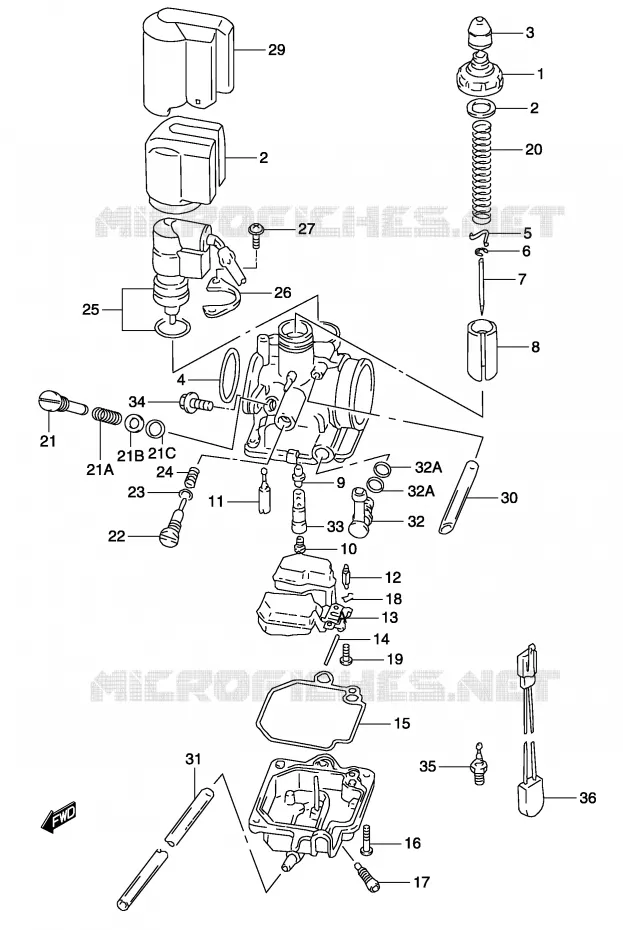

CARBURATOR (MODELE AY50 K1 / K2) VOOR SUZUKI KATANA 50 2003

CARBURATOR (MODELE AY50 K3 / K4)

(1) 13261-43E00-000

TOP

(2) 13266-43E00-000

BAGUE DE JOINT, CARBU AY50
GASKET

(2) 13266-43E00-000

BAGUE DE JOINT, CARBU AY50
GASKET

(10) 09491-55008-000

JET,MAIN
JET, MAIN(55)

(10) 09491-70015-000

JET.MAIN
JET,MAIN (70)

(10) 09491-60011-000

GICLEUR PRINCIPALE (60) AY50
JET, MAIN (60)

(10) 09491-65009-000

JET, MAIN (65)

(11) 09492-40023-000

JET,SLOW,40
JET,PILOT (40)

(11) 13351-35E00-000

GICLEUR D'AIR (35) AY/UX50 P18
JET, PILOT (35X35)

(11) 09492-45036-000

PILOT JET 45
JET,PILOT (45)

(11) 09492-48014-000

PILOT JET 48
JET,PILOT (48)

(12) 13370-43E00-000

FLOAT VALVE ASSY
VALVE ASSY, FLOAT

(13) 13250-43E00-000

FLOAT ASSY

(14) 13254-43E00-000

PIN, FLOAT

(15) 13258-43E00-000

GASKET

(16) 13602-26E10-000

VIS DE CUVE CARBURATEUR
SCREW

(17) 13247-43E00-000

SCREW
SCREW,DRAIN

(18) 13375-43E00-000

RESSORT FIXATION, POINTEAU
CLIP

(19) 13602-43E00-000

SCREW

(20) 13573-43E00-000

SPRING

(21) 13279-35E00-000

VIS D'AIR, AY50
ADJUSTER ( 3/8)

(21A) 13271-43E00-000

SPRING
SPRING, AIR SCREW

(21B) 13291-26E00-000

WASHER

(21C) 13295-26E00-000

O.RING

(3) 13681-28E00-000

CAPUCHON CAOUTCHOUC
CAP

(4) 13436-43E00-000

O RING

(5) 13392-43E00-000

PLATE

(6) 13394-43E00-000

CLIP
CLIP, NEEDLE

(7) 13383-35E30-000

JET NEEDLE
JET NEEDLE (N5GJ)

(7) 13383-35E00-000

AIGUILLE DE GICLEUR (N4WA)
JET NEEDLE (N4WA)

(7) 13383-35ED0-000

JET NEEDLE (6LQJ)

(8) 13551-43E00-000

VALVE, PISTON

(8) 13551-35ED0-000

VALVE, PISTON

(9) 13341-35E00-000

NEEDLE YET
NEEDLE JET (5.5)

(9) 13341-43E00-000

NEEDLE JET
NEEDLE JET (5.5)

(22) 13267-35E00-000

SCREW
SCREW, STOP

(23) 13278-43E00-000

O RING

(24) 13297-43E00-000

SPRING

(25) 13430-35EE1-000

ELEMENT ASSY, THERMO

(25) 13430-06F31-000

ELEMENT ASSY, THERMO

(25) 13430-35EB0-000

ELEMENT CHOKE,CARBURAT. AY/UX
ELEMENT ASSY, THERMO

(26) 13428-06F30-000

PLATE

(27) 02112-34083-000

--> 02112-3408A
SCREW

(28) 13431-43E50-000

INNER CAP
COVER

(28) 13431-C43-E00J000

COVER

(29) 13433-06F30-000

COVER
CAP, OUTER

(29) 13433-43E50-000

OUTER CAP
CAP, OUTER

(30) 13683-43E00-000

TUYAU A ESSENCE AY50
HOSE

(31) 13684-35E00-000

TUYAU A ESSENCE
HOSE

(32) 13685-43E00-000

RACCORD DE TUYAU
JOINT

(32A) 13294-43E00-000

O. RING

(32A) 13294-43E00-000

O. RING

(33) 13342-43E00-000

SUPPORT DE GICLEUR, AY50
HOLDER, JET

(34) 07130-0616B-000

BOLT

(35) 13650-25E01-000

ELEMENT DE CHAUFFAGE,CARBURAT.15W
HEATER, CARBURETOR

(36) 13655-25E00-000

INTERRUPTEUR THERMO, CARBURAT.
THERMOSWITCH, CARBURETOR HEATE

99x

(99x) 13200-35EJ0-000

CARBURETOR AY50/K1-
CARBURETOR ASSY

(99x) 13200-35E21-000

CARBURETOR ASSY

(99x) 13200-35EB1-000

CARBURETOR ASSY

(99x) 13200-35EE0-000

CARBURATEUR
CARBURETOR ASSY

(99x) 13200-35EG0-000

CARBURETOR ASSY

	Onderdeelnummer	Produkt	Aantal
# 1	13261-43E00-000 13261-43E00-000 1326143E00000	TOP	31,49 €
# 2	13266-43E00-000 1326643E00000 1326643E00000	BAGUE DE JOINT, CARBU AY50 GASKET	6,39 €
# 3	13681-28E00-000 1368128E00000 1368128E00000	CAPUCHON CAOUTCHOUC CAP	10,89 €
# 4	13436-43E00-000 13436-43E00-000 1343643E00000	O RING	5,66 €
# 5	13392-43E00-000 13392-43E00-000 1339243E00000	PLATE	2,49 €
# 6	13394-43E00-000 13394-43E00-000 1339443E00000	CLIP CLIP, NEEDLE	2,86 €
# 7	13383-35E00-000 1338335E00000 1338335E00000	AIGUILLE DE GICLEUR (N4WA) JET NEEDLE (N4WA)	17,59 €
# 7	13383-35E30-000 1338335E30000 1338335E30000	JET NEEDLE JET NEEDLE (N5GJ)	19,12 €
# 7	13383-35ED0-000 1338335ED0000 1338335ED0000	JET NEEDLE (6LQJ)	Niet beschikbaar	0,00 €
# 8	13551-43E00-000 13551-43E00-000 1355143E00000	VALVE, PISTON	26,79 €
# 8	13551-43ED0-000 1355143ED0000	VALVE, PISTON	Niet beschikbaar	0,00 €
# 9	13341-35E00-000 1334135E00000 1334135E00000	NEEDLE YET NEEDLE JET (5.5)	6,70 €
# 9	13341-43E00-000 1334143E00000	NEEDLE JET NEEDLE JET (5.5)	Niet beschikbaar	0,00 €
# 10	09491-55008-000 0949155008000 0949155008000	JET, MAIN JET, MAIN(55)	17,59 €
# 10	09491-60011-000 0949160011000 0949160011000	GICLEUR PRINCIPALE (60) AY50 JET, MAIN (60)	11,94 €
# 10	09491-65009-000 0949165009000 0949165009000	JET, MAIN (65)	10,09 €
# 10	09491-70015-000 09491-70015-000 0949170015000	JET.MAIN JET, MAIN (70)	15,74 €
# 11	09492-40023-000 0949240023000 0949240023000	JET, SLOW, 40 JET, PILOT (40)	15,48 €
# 11	09492-45036-000 0949245036000 0949245036000	PILOT JET 45 JET, PILOT (45)	10,16 €
# 11	09492-48014-000 0949248014000 0949248014000	PILOT JET 48 JET, PILOT (48)	10,16 €
# 11	13351-35E00-000 1335135E00000 1335135E00000	GICLEUR D'AIR (35) AY/UX50 P18 JET, PILOT (35X35)	10,54 €
# 12	13370-43E00-000 13370-43E00-000 1337043E00000	FLOAT VALVE ASSY VALVE ASSY, FLOAT	43,20 €
# 13	13250-43E00-000 13250-43E00-000 1325043E00000	FLOAT ASSY	31,27 €
# 14	13254-43E00-000 13254-43E00-000 1325443E00000	PIN, FLOAT	2,59 €
# 15	13258-43E00-000 13258-43E00-000 1325843E00000	GASKET	11,17 €
# 16	13602-26E10-000 1360226E10000 1360226E10000	VIS DE CUVE CARBURATEUR SCREW	6,72 €
# 17	13247-43E00-000 13247-43E00-000 1324743E00000	SCREW SCREW, DRAIN	6,18 €
# 18	13375-43E00-000 1337543E00000 1337543E00000	RESSORT FIXATION, POINTEAU CLIP	5,95 €
# 19	13602-43E00-000 13602-43E00-000 1360243E00000	SCREW	3,14 €
# 20	13573-43E00-000 13573-43E00-000 1357343E00000	SPRING	18,54 €
# 21	13279-35E00-000 1327935E00000 1327935E00000	VIS D'AIR, AY50 ADJUSTER ( 3/8)	15,88 €
# 21A	13271-43E00-000 13271-43E00-000 1327143E00000	SPRING SPRING, AIR SCREW	4,16 €
# 21B	13291-26E00-000 1329126E00000 1329126E00000	WASHER	4,35 €
# 21C	13295-26E00-000 1329526E00000 1329526E00000	O.RING	5,95 €
# 22	13267-35E00-000 13267-35E00-000 1326735E00000	SCREW SCREW, STOP	15,64 €
# 23	13278-43E00-000 13278-43E00-000 1327843E00000	O RING	4,63 €
# 24	13297-43E00-000 13297-43E00-000 1329743E00000	SPRING	2,80 €
# 25	13430-06F30-000 13430-06F31-000 1343006F30000	ELEMENT ASSY, THERMO	158,39 €
# 25	13430-35EB0-000 1343035EB0000 1343035EB0000	ELEMENT CHOKE, CARBURAT. AY/UX ELEMENT ASSY, THERMO	79,57 €
# 25	13430-35EE0-000 13430-35EE1-000 1343035EE0000	ELEMENT ASSY, THERMO	159,40 €
# 26	13428-06F30-000 1342806F30000 1342806F30000	PLATE	6,79 €
# 27	02112-34083-000 0211234083000 0211234083000	--> 02112-3408A SCREW	1,90 €
# 28	13431-43E50-000 1343143E50000 1343143E50000	INNER CAP COVER	13,71 €
# 28	13431-43E00-000 1343143E00000	COVER	Niet beschikbaar	0,00 €
# 29	13433-06F30-000 1343306F30000 1343306F30000	COVER CAP, OUTER	10,36 €
# 29	13433-43E50-000 1343343E50000 1343343E50000	OUTER CAP CAP, OUTER	9,87 €
# 30	13683-43E00-000 1368343E00000 1368343E00000	TUYAU A ESSENCE AY50 HOSE	3,54 €
# 31	13684-35E00-000 1368435E00000 1368435E00000	TUYAU A ESSENCE HOSE	6,68 €
# 32	13685-43E00-000 1368543E00000 1368543E00000	RACCORD DE TUYAU JOINT	14,42 €
# 32A	13294-43E00-000 13294-43E00-000 1329443E00000	O. RING	2,93 €
# 33	13342-43E00-000 1334243E00000 1334243E00000	SUPPORT DE GICLEUR, AY50 HOLDER, JET	23,87 €
# 34	D7107-06165-000 07130-0616B-000 D710706165000	BOLT	3,42 €
# 35	13650-25E01-000 1365025E01000 1365025E01000	ELEMENT DE CHAUFFAGE, CARBURAT.15W HEATER, CARBURETOR	29,24 €
# 36	13655-25E00-000 1365525E00000 1365525E00000	INTERRUPTEUR THERMO, CARBURAT. THERMOSWITCH, CARBURETOR HEATE	59,56 €
# 99x	13200-35EJ0-000 1320035EJ0000 1320035EJ0000	CARBURETOR AY50/K1- CARBURETOR ASSY	170,79 €
# 99x	13200-35E21-000 1320035E21000 1320035E21000	CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-35EB1-000 1320035EB1000 1320035EB1000	CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-35EE0-000 1320035EE0000 1320035EE0000	CARBURATEUR CARBURETOR ASSY	Niet beschikbaar	0,00 €
# 99x	13200-35EG0-000 1320035EG0000 1320035EG0000	CARBURETOR ASSY	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CARBURATOR (MODELE AY50 K1/K2) van uw Suzuki van KATANA. Laat het ons weten als u vragen heeft.
