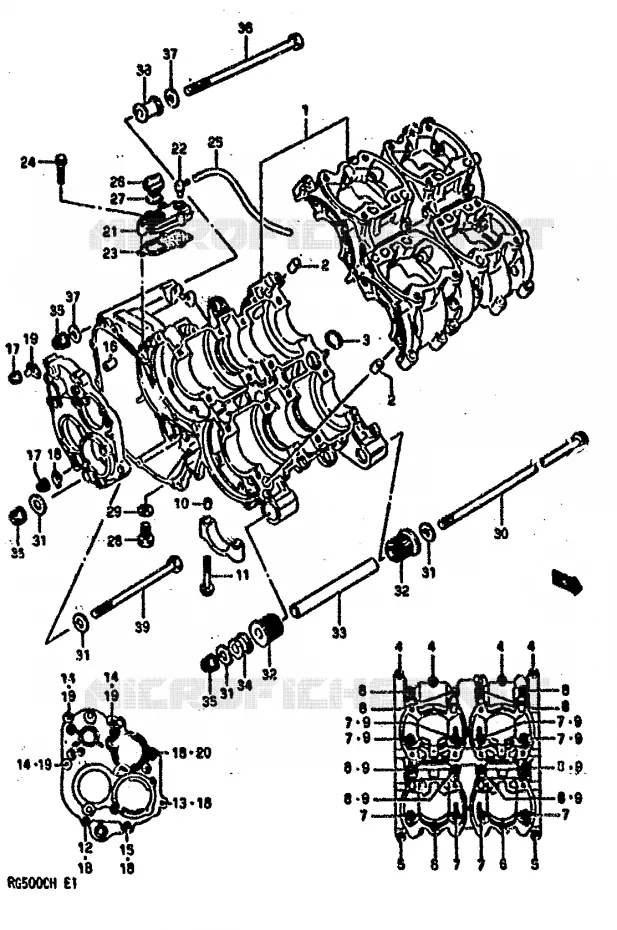

CASING VOOR SUZUKI GS-E 500 1990

CASING

(1) 11300-21822-000

CARTER MOTEUR
CRANKCASE SET

(2) 09206-13004-000

DOUILLE 13X22
PIN (13X22)

(3) 09280-24007-000

JOINT TORIQUE 2.3X24.4
O RING

(4) 01550-0635B-000

BOLT. CYLINDER HEAD BOLT
.BOLT 6X35

(5) 01550-0645A-000

.BOLT (6X45)

(6) 07130-0640B-000

.BOLT

(6) 01547-06407-000

VIS 6X40MM CHROMEE
BOLT

(7) 07130-0645A-000

BOLT

(8) 07130-0850A-000

BOLT
BOLT, UPPER

(9) 09168-08016-000

BAGUE DE JOINT 8.2X14X1
GASKET

(10) 04211-11189-000

DOUILLE
PIN

(11) 07120-08508-000

07120-08508-000
BOLT

(12) 09108-06118-000

GOUJON 6MM
STUD BOLT (6X18)

(13) 01421-06257-000

BOLT,STUD
STUD BOLT (L:25)

(14) 01421-06257-000

BOLT,STUD
STUD BOLT (L:25)

(14) 01421-06307-000

BOLT,STUD
STUD BOLT (L:30)

(15) 09108-06085-000

STUD BOLT (6X37)

(16) 09206-11012-000

(17) 08319-2106A-000

NUT

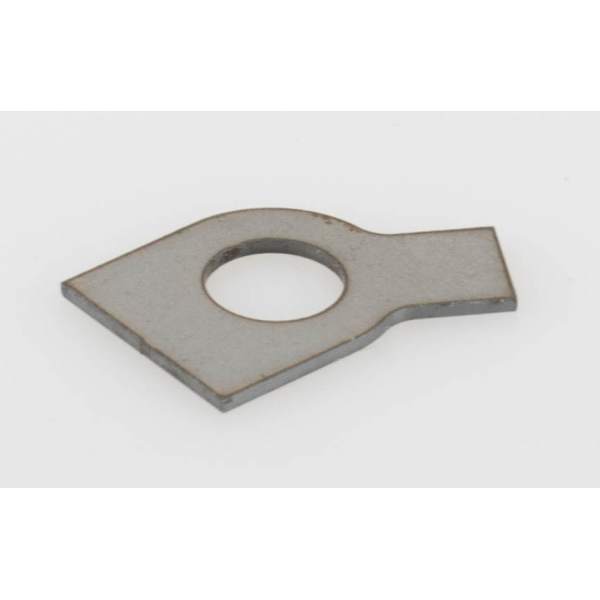

(18) 11332-20A00-000

ARRETOIR
RETAINER,T/M COVER NO.1

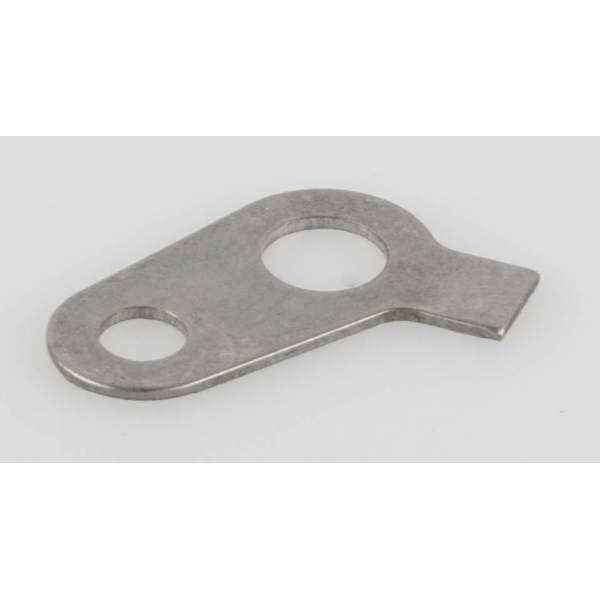

(19) 11332-20A10-000

ARRETOIR
RETAINER,T/M COVER NO.2

(20) 01500-06257-000

VIS 6X25MM
BOLT, RETURN

(21) 11380-20840-000

COUVERCLE
CAP SET,BREATHER

(22) 16910-09401-000

UNION
UNION,BREATHER HOSE

(23) 11484-20A00-H17

JOINT
GASKET,BREATH CAP

(24) 01550-0525A-000

BOLT

(25) 09352-40706-600

HOSE(4X7X600)
HOSE,AIR VENT,LH (L:600 330)

(26) 11971-12C51-000

PLUG, OIL FILLER

(27) 09280-17003-000

JOINT TORIQUE 3.1X16.8
O RING

(28) 01500-1220B-000

BOLT
PLUG, OIL DRAIN

(29) 09168-12002-000

BAGUE DE JOINT 12.1X16.2X3.7
GASKET

(30) 09100-10232-000

BOLT (10X330)

(31) 09160-10093-000

RONDELLE 10,5X24X2,3
WASHER (10.5X24X2.3)

(32) 09319-10042-000

SILENTBLOC L=35
BUSH

(33) 09180-10098-000

SPACER (L:142)

(34) 11610-38400-000

ENTRETOISE
SPACER,ENGINE MOUNT (L:20)

(35) 08319-3110A-000

NUT
NUT (BLACK)

(36) 09103-10138-000

VIS 10X200MM
BOLT (10X200)

(37) 08322-0110B-000

WASHER. GUARD CENTER
WASHER

(38) 11610-32400-000

DOUILLE DE DISTANCE
SPACER,ENGINE MOUNT (L:36)

(39) 09100-10246-000

BOLT (10X170)

	Onderdeelnummer	Produkt	Aantal
# 1	11300-21822-000 1130021822000 1130021822000	CARTER MOTEUR CRANKCASE SET	Niet beschikbaar	0,00 €
# 2	09206-13004-000 0920613004000 0920613004000	DOUILLE 13X22 PIN (13X22)	2,62 €
# 3	09280-24007-000 0928024007000 0928024007000	JOINT TORIQUE 2.3X24.4 O RING	2,20 €
# 4	01517-06354-000 01550-0635B-000 0151706354000	BOLT. CYLINDER HEAD BOLT .BOLT 6X35	3,57 €
# 5	01517-06455-000 01550-0645A-000 0151706455000	.BOLT (6X45)	3,19 €
# 6	01547-06407-000 0154706407000 0154706407000	VIS 6X40MM CHROMEE BOLT	2,73 €
# 6	07110-06405-000 07130-0640B-000 0711006405000	.BOLT	3,82 €
# 7	07110-06455-000 07130-0645A-000 0711006455000	BOLT	3,48 €
# 8	07110-08505-000 07130-0850A-000 0711008505000	BOLT BOLT, UPPER	3,75 €
# 9	09168-08016-000 0916808016000 0916808016000	BAGUE DE JOINT 8.2X14X1 GASKET	2,02 €
# 10	04211-11189-000 0421111189000 0421111189000	DOUILLE PIN	1,95 €
# 11	07120-08508-000 0712008508000 0712008508000	07120-08508-000 BOLT	Niet beschikbaar	0,00 €
# 12	09108-06083-000 09108-06118-000 0910806083000	GOUJON 6MM STUD BOLT (6X18)	2,88 €
# 13	01421-06258-000 01421-06257-000 0142106258000	BOLT, STUD STUD BOLT (L:25)	3,35 €
# 14	01421-06258-000 01421-06257-000 0142106258000	BOLT, STUD STUD BOLT (L:25)	3,35 €
# 14	01421-06308-000 01421-06307-000 0142106308000	BOLT, STUD STUD BOLT (L:30)	3,08 €
# 15	09108-06085-000 0910806085000 0910806085000	STUD BOLT (6X37)	Niet beschikbaar	0,00 €
# 16	09206-11012-000 0920611012000 0920611012000	PIN	3,02 €
# 17	08319-21068-000 08319-2106A-000 0831921068000	NUT	2,09 €
# 18	11332-20A00-000 1133220A00000 1133220A00000	ARRETOIR RETAINER, T/M COVER NO.1	Niet beschikbaar	0,00 €
# 19	11332-20A10-000 1133220A10000 1133220A10000	ARRETOIR RETAINER, T/M COVER NO.2	Niet beschikbaar	0,00 €
# 20	01107-06258-000 01500-06257-000 0110706258000	VIS 6X25MM BOLT, RETURN	2,62 €
# 21	11380-20840-000 1138020840000 1138020840000	COUVERCLE CAP SET, BREATHER	Niet beschikbaar	0,00 €
# 22	16910-09401-000 1691009401000 1691009401000	UNION UNION, BREATHER HOSE	17,92 €
# 23	11484-20A00-000 1148420A00000	JOINT GASKET, BREATH CAP	Niet beschikbaar	0,00 €
# 24	01514-05255-000 01550-0525A-000 0151405255000	BOLT	2,24 €
# 25	09343-04104-000 09352-40706-600 0934304104000	HOSE(4X7X600) HOSE, AIR VENT, LH (L:600 330)	5,70 €
# 26	11971-20A00-000 11971-12C51-000 1197120A00000	PLUG, OIL FILLER	8,94 €
# 27	09280-17003-000 0928017003000 0928017003000	JOINT TORIQUE 3.1X16.8 O RING	2,02 €
# 28	01107-12208-000 01500-1220B-000 0110712208000	BOLT PLUG, OIL DRAIN	3,77 €
# 29	09168-12002-000 0916812002000 0916812002000	BAGUE DE JOINT 12.1X16.2X3.7 GASKET	2,02 €
# 30	09100-10232-000 0910010232000 0910010232000	BOLT (10X330)	Niet beschikbaar	0,00 €
# 31	09160-10066-000 09160-10093-000 0916010066000	RONDELLE 10, 5X24X2, 3 WASHER (10.5X24X2.3)	2,68 €
# 32	09319-10042-000 0931910042000 0931910042000	SILENTBLOC L=35 BUSH	14,44 €
# 33	09180-10098-000 0918010098000 0918010098000	SPACER (L:142)	Niet beschikbaar	0,00 €
# 34	11610-38400-000 1161038400000 1161038400000	ENTRETOISE SPACER, ENGINE MOUNT (L:20)	9,81 €
# 35	08319-31105-000 08319-3110A-000 0831931105000	NUT NUT (BLACK)	3,06 €
# 36	09103-10074-000 0910310074000	VIS 10X200MM BOLT (10X200)	Niet beschikbaar	0,00 €
# 37	08322-11105-000 08322-0110B-000 0832211105000	WASHER. GUARD CENTER WASHER	3,08 €
# 38	11610-32410-000 1161032410000	DOUILLE DE DISTANCE SPACER, ENGINE MOUNT (L:36)	Niet beschikbaar	0,00 €
# 39	09100-10246-000 0910010246000 0910010246000	BOLT (10X170)	Niet beschikbaar	0,00 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de CASING van uw Suzuki GSE 500 van GS-E. Laat het ons weten als u vragen heeft.
