ACHTERLICHT (MODELE T)

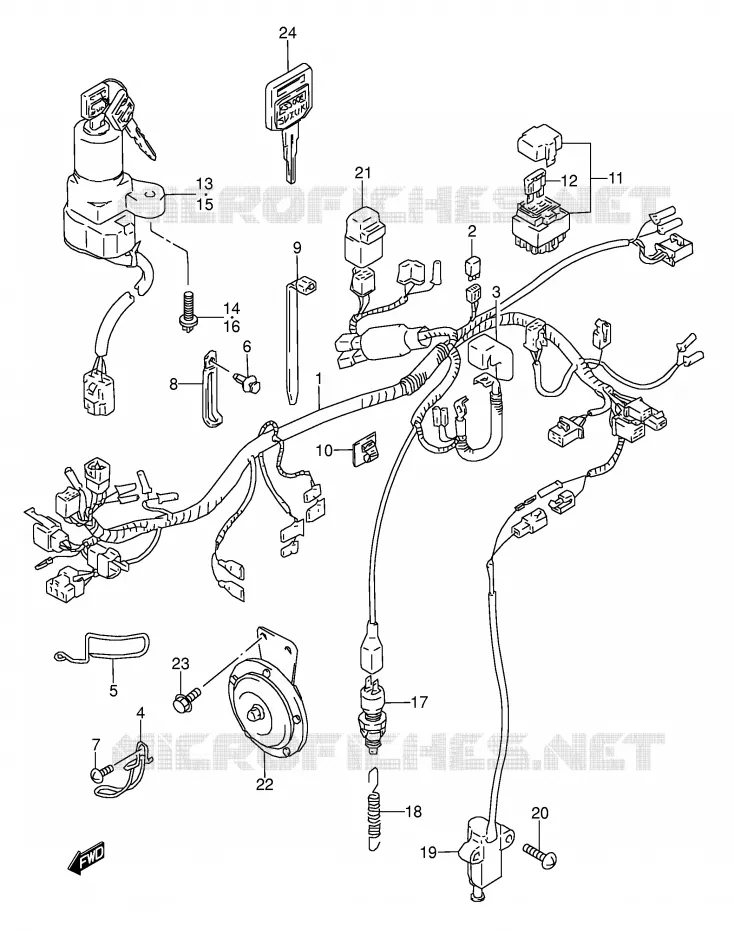

BEDRADING VOOR SUZUKI GS-E 500 1990

SCHAKELAARS (MODELE K) REFER TO FIG.29A(G-10) FOR MODEL L/M/N/P/R/S/T

(1) 36610-01D00-000

WIRING HARNESS
HARNESS, WIRING

(1) 36610-01D10-000

TORCHE ELECTRIQUE CPL. GS500EN
HARNESS, WIRING

(1) 36610-01D31-000

FAISCEAU
HARNESS, WIRING

(2) 36611-38A10-000

DIODE

(3) 33624-43500-000

CAPUCHON PROTECTION
CAP, BATTERY PLUS

(4) 36611-01D00-000

DIODE
PROTECTOR, WIRING HARNESS

(5) 36611-01D10-000

DIODE
PROTECTOR, WIRING HARNESS

(6) 09409-07305-5PK

BOULON FIXATION
CLIP

(7) 02142-0612B-000

SCREW

(7) 02142-06127-000

VIS 6X12MM CHROMEE
SCREW

(8) 09404-08206-000

CLAMP,L:82
CLAMP, CLUTCH CABLE NO. 3

(8) 09404-08420-000

COURROIE
LEAD WIRE CLAMP (L:67)

(8) 09404-06036-000

CLAMP (L80 T:1.0)
CLAMP, HIGH TENSION (L:95)

(8) 09404-06039-000

CLAMP
CLAMP (L:70)

(9) 09407-14403-000

GUIDE DE CABLE L=125
CLAMP

(9) 09407-18402-000

GUIDE DE CABLE L:185
CLAMP, BREATHER TUBE (L:165)

(10) 09403-06310-000

CLAMP

(11) 36740-24B01-000

FUSIBLE COMPLET
BOX ASSY, MAIN FUSE

(12) 09481-20101-000

FUSIBLE 20A
FUSE (20A)

(13) 37100-26D03-000

CONTACTEUR
SWITCH ASSY, IGNITION

(14) 09139-06026-000

VIS
BOLT

(15) 37100-26D03-000

CONTACTEUR
LOCK ASSY, STEERING

(15) 37100-01D30-000

LOCK ASSY, STEERING

(15) 37100-26D10-000

LOCK ASSY, STEERING

(16) 09139-06026-000

VIS
BOLT

(17) 37740-45D00-000

SWITCH ASSY STOP LAM
SWITCH ASSY, STOP LAMP

(18) 09443-06042-000

RESSORT
SPRING

(19) 37840-01D01-000

INTERRUPT.BEGUILLE LAT. GS500E
SWITCH ASSY, SIDE STAND

(20) 01550-0630A-000

BOLT

(20) 02112-36307-000

SCREW

(21) 38740-24X50-000

RELAIS,BEQU.LAT./POMPE A ESS.
RELAY, SIDE STAND WARNING

(22) 38500-C01-D20J000

HORN ASSY

(23) 01550-0612B-000

BOLT

(23) 01550-06207-000

VIS 6X20MM, 6-PANS
BOLT, BRACKET REAR

(24) 37146-26D10-000

CLEF DE CONTACTE BRUTE R-/W
KEY, BLANK

	Onderdeelnummer	Produkt	Aantal
# 1	36610-01D00-000 3661001D00000 3661001D00000	WIRING HARNESS HARNESS, WIRING	Niet beschikbaar	0,00 €
# 1	36610-01D10-000 3661001D10000 3661001D10000	TORCHE ELECTRIQUE CPL. GS500EN HARNESS, WIRING	Niet beschikbaar	0,00 €
# 1	36610-01D30-000 3661001D30000	FAISCEAU HARNESS, WIRING	Niet beschikbaar	0,00 €
# 2	36611-38A00-000 36611-38A10-000 3661138A00000	DIODE	18,94 €
# 3	33624-43500-000 3362443500000 3362443500000	CAPUCHON PROTECTION CAP, BATTERY PLUS	6,94 €
# 4	36611-01D00-000 3661101D00000 3661101D00000	DIODE PROTECTOR, WIRING HARNESS	10,89 €
# 5	36611-01D10-000 3661101D10000 3661101D10000	DIODE PROTECTOR, WIRING HARNESS	10,89 €
# 6	09409-07305-000 09409-07305-5PK 0940907305000	BOULON FIXATION CLIP	2,66 €
# 7	02142-06123-000 02142-0612B-000 0214206123000	SCREW	2,29 €
# 7	02142-06127-000 0214206127000 0214206127000	VIS 6X12MM CHROMEE SCREW	1,84 €
# 8	09404-06404-000 09404-06036-000 0940406404000	CLAMP (L80 T:1.0) CLAMP, HIGH TENSION (L:95)	2,93 €
# 8	09404-06413-000 09404-06039-000 0940406413000	CLAMP CLAMP (L:70)	2,86 €
# 8	09404-06415-000 09404-06036-000 0940406415000	CLAMP (L80 T:1.0) CLAMP, BREATHER HOSE (L:80)	2,93 €
# 8	09404-06432-000 09404-06039-000 0940406432000	CLAMP CLAMP (L:65)	2,86 €
# 8	09404-06434-000 09404-06036-000 0940406434000	CLAMP (L80 T:1.0) CLAMP (L:80)	2,93 €
# 8	09404-08402-000 09404-08420-000 0940408402000	COURROIE LEAD WIRE CLAMP (L:67)	3,97 €
# 8	09404-08418-000 09404-08206-000 0940408418000	CLAMP, L:82 CLAMP, CLUTCH CABLE NO. 3	4,02 €
# 9	09407-14403-000 0940714403000 0940714403000	GUIDE DE CABLE L=125 CLAMP	3,13 €
# 9	09407-18403-000 09407-18402-000 0940718403000	GUIDE DE CABLE L:185 CLAMP, BREATHER TUBE (L:165)	2,93 €
# 10	09403-06310-000 0940306310000 0940306310000	CLAMP	2,86 €
# 11	36740-09301-000 36740-24B01-000 3674009301000	FUSIBLE COMPLET BOX ASSY, MAIN FUSE	24,45 €
# 12	09481-20101-000 0948120101000 0948120101000	FUSIBLE 20A FUSE (20A)	2,46 €
# 13	37100-01D00-000 37100-26D03-000 3710001D00000	CONTACTEUR SWITCH ASSY, IGNITION	195,41 €
# 14	09139-06026-000 0913906026000 0913906026000	VIS BOLT	2,68 €
# 15	37100-01D02-000 37100-26D03-000 3710001D02000	CONTACTEUR LOCK ASSY, STEERING	195,41 €
# 15	37100-01D30-000 3710001D30000 3710001D30000	LOCK ASSY, STEERING	Niet beschikbaar	0,00 €
# 15	37100-26D10-000 3710026D10000 3710026D10000	LOCK ASSY, STEERING	Niet beschikbaar	0,00 €
# 16	09139-06026-000 0913906026000 0913906026000	VIS BOLT	2,68 €
# 17	37740-24A00-000 37740-45D00-000 3774024A00000	SWITCH ASSY STOP LAM SWITCH ASSY, STOP LAMP	21,98 €
# 18	09443-06042-000 0944306042000 0944306042000	RESSORT SPRING	3,82 €
# 19	37840-01D01-000 3784001D01000 3784001D01000	INTERRUPT.BEGUILLE LAT. GS500E SWITCH ASSY, SIDE STAND	93,41 €
# 20	01550-06303-000 01550-0630A-000 0155006303000	BOLT	3,15 €
# 20	02112-36305-000 0211236305000	SCREW	Niet beschikbaar	0,00 €
# 21	38740-24B10-000 38740-24X50-000 3874024B10000	RELAIS, BEQU.LAT./POMPE A ESS. RELAY, SIDE STAND WARNING	41,35 €
# 22	38500-01D10-000 38500-C01-D20J000 3850001D10000	HORN ASSY	21,27 €
# 23	01517-06128-000 01550-06207-000 0151706128000	VIS 6X20MM, 6-PANS BOLT, BRACKET REAR	3,13 €
# 23	01550-06123-000 01550-0612B-000 0155006123000	BOLT	3,15 €
# 24	37146-01D00-000 37146-26D10-000 3714601D00000	CLEF DE CONTACTE BRUTE R-/W KEY, BLANK	27,55 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij Suzuki. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de BEDRADING van uw Suzuki GSE 500 van GS-E. Laat het ons weten als u vragen heeft.
